Fonction
Le gestionnaire de thermo-
pompes Multitalent a la tâche de
commander toute l'installation
de thermopompes et de piloter
d'éventuels générateurs de chauf-
fage existants en fonction des
besoins. Le gestionnaire de ther-
mopompes possède une grande
variété de fonctions et doit donc
être configuré pour les fonctions
souhaitées et, plus particuliè-
rement, pour l'installation de
chauffage existante. Ce manuel
contient des conseils d'installation
et vous donne un aperçu de ce qui
se cache réellement derrière les
différents paramètres au niveau de
la configuration du gestionnaire
de thermopompes. Les fonctions
suivantes sont représentées dans
le gestionnaire de thermopompes :
• Fonctionnement des thermo-
pompes
• Régulation en fonction des
intempéries du circuit de chauf-
fage d'un circuit de chauffage
direct et d'un circuit de mitigeur
(p.ex. : Chauffage par le sol)
• Préparation d'eau chaude sani-
taire
• Fonction de refroidissement
• Fonction solaire
• Commutation des pompes
de circulation en fonction des
besoins
• Mode Été/hiver automatique
• Périodes de baisse confi-
gurables individuellement
et mode vacances pour les
circuits de chauffage et l'eau
chaude sanitaire
• Générateur de chaleur modu-
lable en cascade
• Générateur de chaleur com-
mutable en cascade
• Régulateur de bivalence

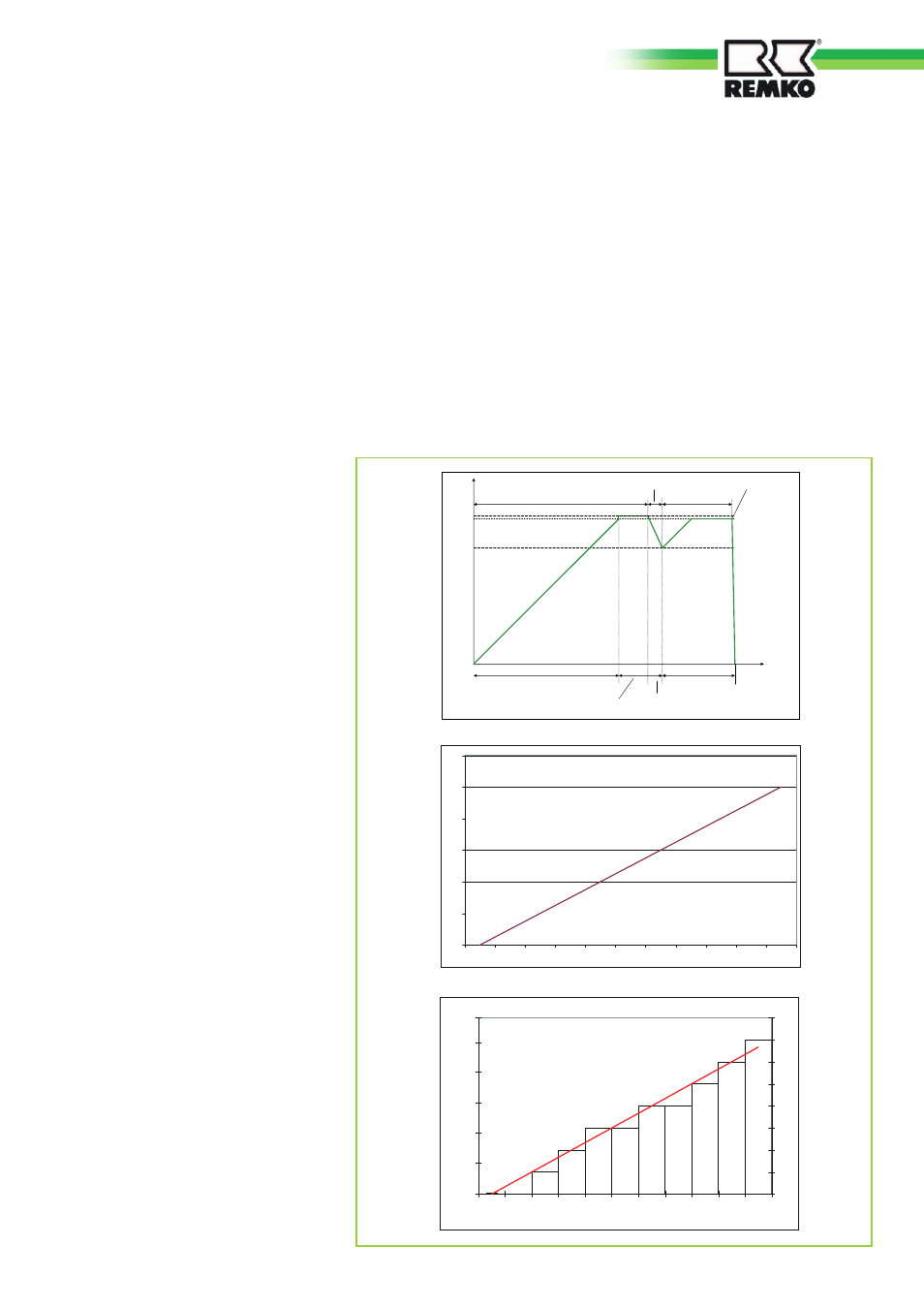

Principe de fonctionnement
et de régulation
Le gestionnaire de thermopompes
détermine en continu, à l'aide du
capteur de température extérieure et
de la courbe de chauffe sélectionnée,
la température consigne d'entrée
et la compare avec la température
d'entrée actuelle du système (cap-
teur collecteur T F8). Le gestionnaire
de thermopompes calcule, à l'aide de
l'écart temporel et de la différence
entre la température d'entrée actuelle
et la consigne de température, le
degré de modulation en %. Le degré
de modulation correspond au rende-
ment de consigne en % du système
de chauffage, p.ex. au rendement de
chauffe nécessaire en fonction de la
température extérieure actuelle. Le
degré de modulation est transformé
en un signal de 0-10 V puis mis à
disposition du module extérieur de
la thermopompe pour le traitement
ultérieur.
0
20
40
60
80
100
120
0 1 2 3 4 5 6 7 8 9 10
0-10 V - Emission de signal
Degré de modulation [%]
0
1
3
4
5
6
7
2
0
20
40
60
80
100
120
0 1,88 3,13 4,38 5,63 6,88 8,13 9,38 10
0
1
2
3
4
5
6
7
8
Degré de modulation [%]
0-10 V - Signal
Niveau
Niveau
Niveau
Niveau
Niveau
Niveau
Niveau
Niveau
100
98
80
Degré de modulation [%]
WP modulant MARCHE WP modulant MARCHE WP ARRÊT
WP 100% +2. WE, si
Ta < point de bivalence 2. WE ARRÊT
T
VL-RÉEL
< T
VL-CONSIGNE
T
VL-RÉEL
> T
VL-CONSIGNE
T
VL-RÉEL
< T
VL-CONSIGNE
T
VL-RÉEL
> T
VL-CONSIGNE
+ 2K
5
