Fonction
Le gestionnaire de thermopompes
Multitalent a la tâche de
commander toute l'installation
de thermopompes HotHybrid de
REMKO et de la piloter en fonction
des besoins. Le gestionnaire de
thermopompes possède une
grande variété de fonctions et
doit donc être configuré pour
les fonctions souhaitées et, plus
particulièrement, pour l'installation
de chauffage existante. Ce manuel
contient des conseils d'installation
et vous donne un aperçu de ce qui
se cache réellement derrière les
différents paramètres au niveau de
la configuration du gestionnaire
de thermopompes. Les fonctions
suivantes sont représentées dans le
gestionnaire de thermopompes :
• Fonctionnement des
thermopompes
• 2 régulation en fonction des
intempéries du circuit de
chauffage.
• Préparation d'eau chaude
sanitaire
• Fonction solaire
• Commutation des pompes
de circulation en fonction des
besoins
• Commutation automatique
Été/Hiver
• Périodes de baisse
configurables individuellement
et mode vacances pour les
circuits de chauffage et l'eau
chaude sanitaire
• Générateur de chaleur
modulable en cascade
(thermopompe)
• Générateur de chaleur
commutable en cascade
• Régulateur de bivalence
Principe de fonctionnement de
régulation " Chauffage "
Le gestionnaire de thermopompes
détermine en continu, à l'aide du
capteur de température extérieure et
de la courbe de chauffe sélectionnée,
la température consigne d'entrée
et la compare avec la température
d'entrée actuelle du système (capteur
collecteur T F8). Le gestionnaire de
thermopompes calcule, à l'aide de
l'écart temporel et de la différence
entre la température d'entrée actuelle
et la consigne de température, le
degré de modulation en %. Le
degré de modulation correspond
au rendement de consigne en %
du système de chauffage, p.ex. au
rendement de chauffe nécessaire en
fonction de la température extérieure
actuelle.
Le degré de modulation est
transformé en un signal de 0-10 V
qui commande le module extérieur
de la thermopompe.

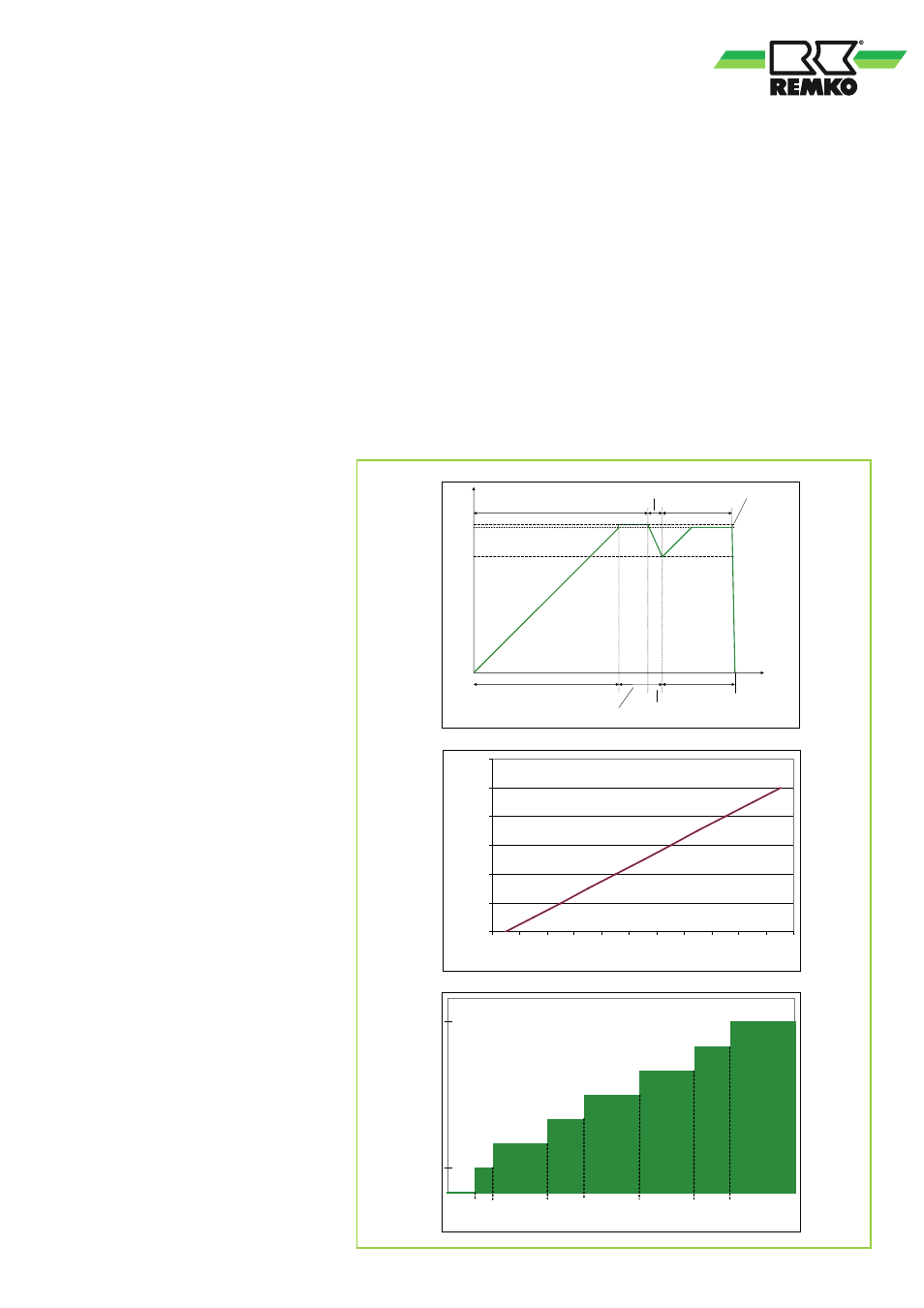

0-10 V - Signal
Degré de modulation [%]
100
98
80
Degré de modulation [%]
WP modulant MARCHE WP modulant MARCHE WP ARRÊT
WP 100% +2. WE, si
Ta <point de bivalence 2. WE HS
T
VL-REELL
< T
VL-CONSIGNE
T
VL-REELL
> T
VL-CONSIGNE
T
VL-REELL
< T
VL-CONSIGNE
T
VL-REEL
> T
VL-CONSIGNE
+ 2K
0-10 V - Signal
0 2 2,5 4 5 6,5 8 8,8 10
St. 1
St. 2
St. 3
St. 4
St. 5
St. 6
St. 7
St. 0
0
20
40
60
80
100
120
0 1 2 3 4 5 6 7 8 9 10
0-10 V - Signalausgabe
M
o
d
u
la
ti
o
n
sg
ra
d
[
%
]
Puissance thermopompe
mini
maxi
5
