Eléments de commande – REMKO ATR-3 Manuel d'utilisation
Page 5
5

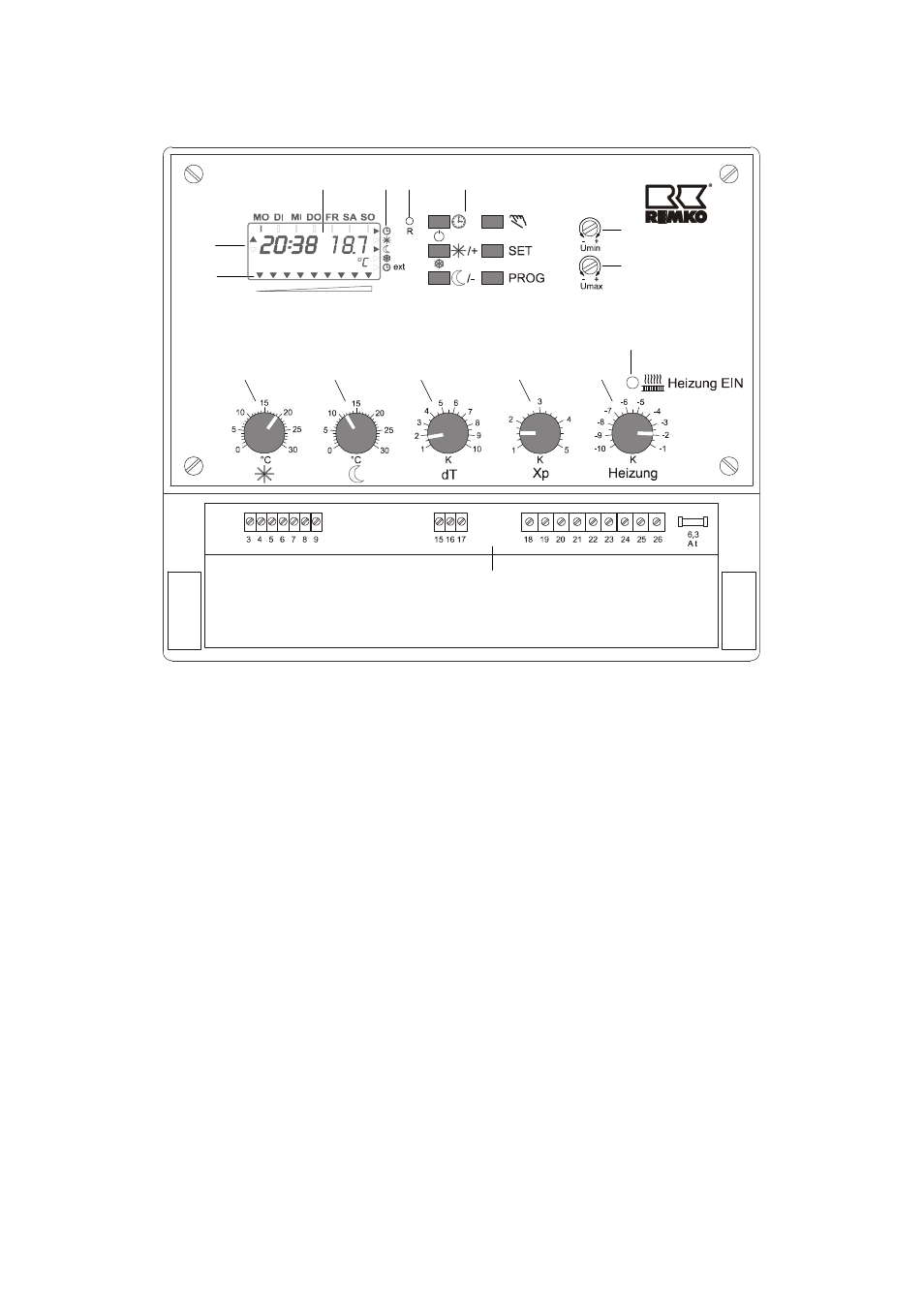

Eléments de commande
A
Bouton de réglage pour la température de jour (consigne)
B
Bouton de réglage pour la température de nuit (consigne)
C
Bouton de réglage pour la température différentielle (pièce/plafond)
D
Bouton de réglage pour le régulateur proportionnel
E
Bouton de réglage pour le point d'enclenchement de la demande de
chauffage
F
Bouton de réglage de la vitesse mini des ventilateurs de plafond
G
Bouton de réglage de la vitesse maxi des ventilateurs de plafond
H
Touches de programmation (heure, mode de fonctionnement)
I
Touche Reset (noyée)
J
Indicateurs du mode de fonctionnement
K
Affichage de la minuterie hebdomadaire
L
Indicateurs chauffage / refroidissement (uniquement pour réglage proportion-
nel à 1 palpeur)
M Indicateurs de la puissance des ventilateurs
N
Affichage DEL Chauffage MARCHE
O
Bornes plates avec fusible (6,3 A)
Les valeurs réglées dans la figure ci-dessus ne sont indiquées qu'à titre de référence
et peuvent diverger des valeurs réelles.
