Le système de réglage doit être monté à un endroit aisément accessible pour les
travaux de réglage, à l'écart de voies de circulation. Protégez-le contre tout action-
nement interdit.
Montage du système de réglage
99 99
1
4
5
Valeurs en
mm
Montage des palpeurs

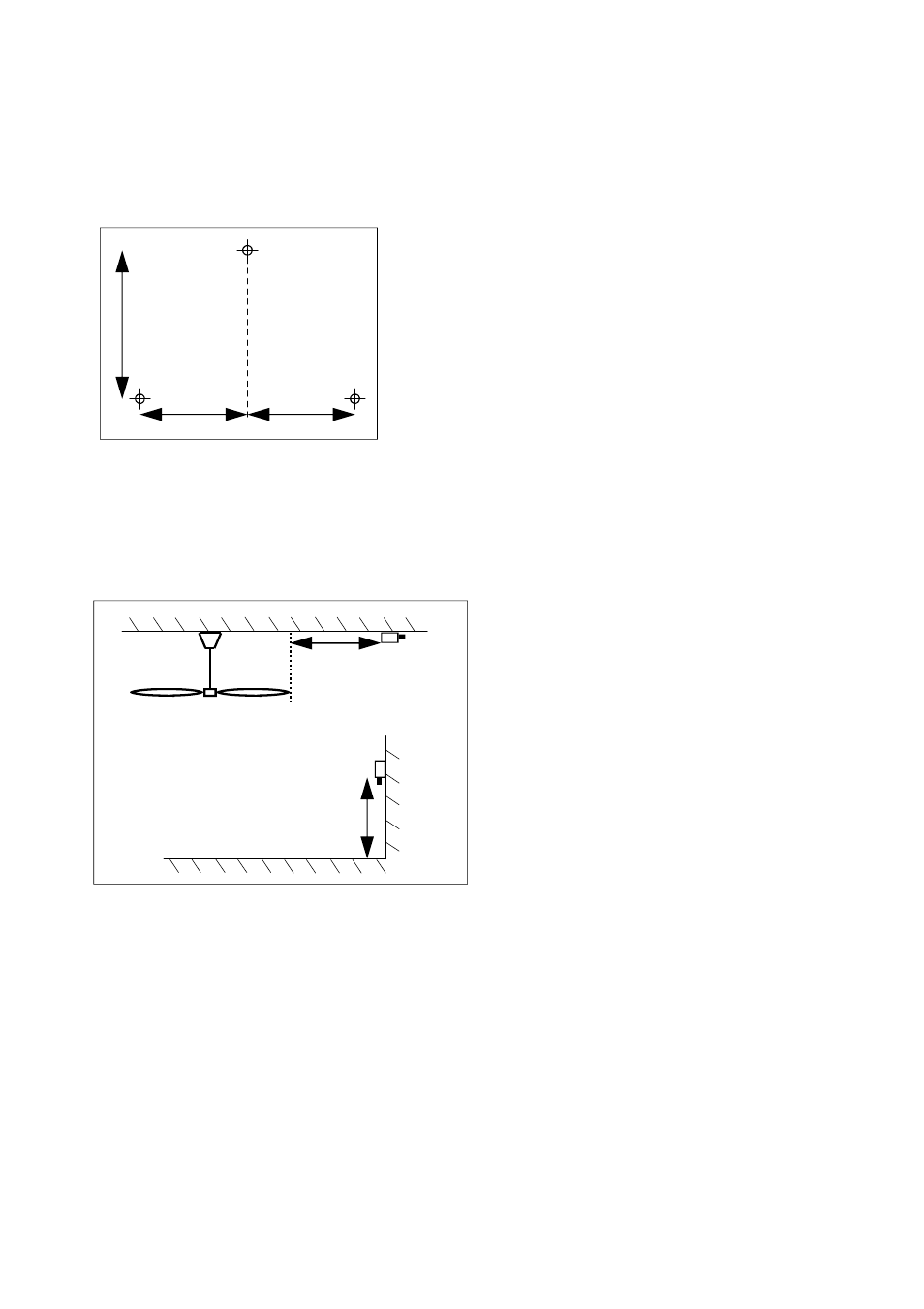

Le palpeur supérieur est installé au pla-
fond à au moins 3 m du ventilateur de
plafond. Evitez un montage à proximité
de conduits d'air d'alimentation ou
d'évacuation.
Le palpeur inférieur est monté à une
hauteur d'env. 1,50 m et ne doit pas se
trouver directement dans le périmètre
du flux du ventilateur. Si le palpeur est
monté sur un mur extérieur froid, pré-
voir un panneau isolant (non fourni) en-
tre le mur et le palpeur.
min. 3 m
Ventilateur
1,5...2,0 m
Palpeur inférieur
Palpeur supérieur
Le gabarit de perçage fournit facilite le mon-
tage du système. Les points de fixation peu-
vent également être prélevés depuis le sché-
ma ci-contre. Le matériel de fixation n'est pas
fourni.
Après le montage, introduisez les conduites
par le bas dans le boîtier, à travers les rac-
cords à vis fournis, en prenant soin de retirer
d'abord les passages aveugles pré-gaufrés.
Pour mesurer la température différentielle, il faut 2 palpeurs de température KTY.
Le palpeur est connecté au système de régulation avec des câbles à 2 conduc-
teurs. Les connexions empêchent toute inversion de la polarité. Veillez à une oc-
cupation correcte des bornes : palpeur INFERIEUR, bornes 5 + 6 ; palpeur SUPE-
RIEUR, bornes 6 + 7.
Indications permettant de vérifier le bon fonctionnement des palpeurs KTY :
⇒ à 20°C : résistance d'env. 1 879 Ω
⇒ à 30°C : résistance d'env. 2 035 Ω
