10
REMKO GPM
Modulation
Les automates de chauffage à
gaz muraux sont des appareils
à modulation de flamme et
permettent de régler pendant le
service des rendements quelconques
entre les limites minimum et
maximum. Le rendement maximum
sert à augmenter rapidement la
température ambiante à la mise en
service des appareils.
En revanche, la modulation de
la flamme permet de maintenir
constante la température ambiante
souhaitée grâce à la modification
continue du rendement calorifique
en fonction des besoins effectifs.
Par cette adaptation automatique
du rendement calorifique aux
besoins du local, mais aussi grâce
à la réduction de la température
de l‘air amené, il est possible de
limiter le phénomène physique de la
stratification (tendance de la chaleur
à remonter).
Les différences de température sont
inférieures à 0,5 °C par mètre.
Si les appareils fonctionnent avec un
faible débit de chaleur, on obtient
des rendements supérieurs à 94 %.
Ces résultats ne peuvent être réalisés
qu‘avec une surveillance précise des
conditions climatiques ambiantes
et une commande optimisée des
appareils.
Lors du dimensionnement des
installations de chauffage avec
des aérothermes, il est important
de tenir compte de la quantité de
renouvellements horaires d‘air frais.
Points importants à observer :
D‘une manière générale, les
aérothermes doivent être conçus
de manière à ce que le débit d‘air
garantisse au moins un double
renouvellement horaire d‘air frais,
même si cela n‘est pas nécessaire
pour le rendement calorifique.
À l‘arrière des appareils se trouve par
défaut un palpeur de température
ambiante qui surveille la température
aspirée des ventilateurs à air de
circulation.
Selon la valeur mesurée par ce
palpeur, la modulation s‘effectue
en fonction de la valeur réglée sur
le microprocesseur de la platine de
commande.
La valeur de température de
modulation doit être optimisée
pendant le fonctionnement de
l‘installation et dépend d‘une part
de l‘écart de l‘aérotherme du sol
et d‘autre part des conditions de
température.
Habituellement, l‘aérotherme est
installé à 2,5 - 4 m du sol.
Il faut donc atteindre et maintenir la
température de confort souhaitée,
en veillant à ce que les appareils
soient exploités à la température de
modulation la plus basse possible
nécessaire au respect de ces
conditions.
En usine, la température de
modulation est réglée à 21 °C.
Cette valeur permet une zone
d‘installation moyenne de 3 à 5
mètres, avec des températures
ambiantes entre 17 et 18 °C (voir le
graphique ci-dessous).
Pour modifier la valeur de
modulation « REG SAN » sur
le régulateur de température
électronique ATR-6 et lire la
température de modulation
« TMP MANDATA » avec le
régulateur de température, voir au
chapitre « Instructions destinées à
l‘utilisateur ».

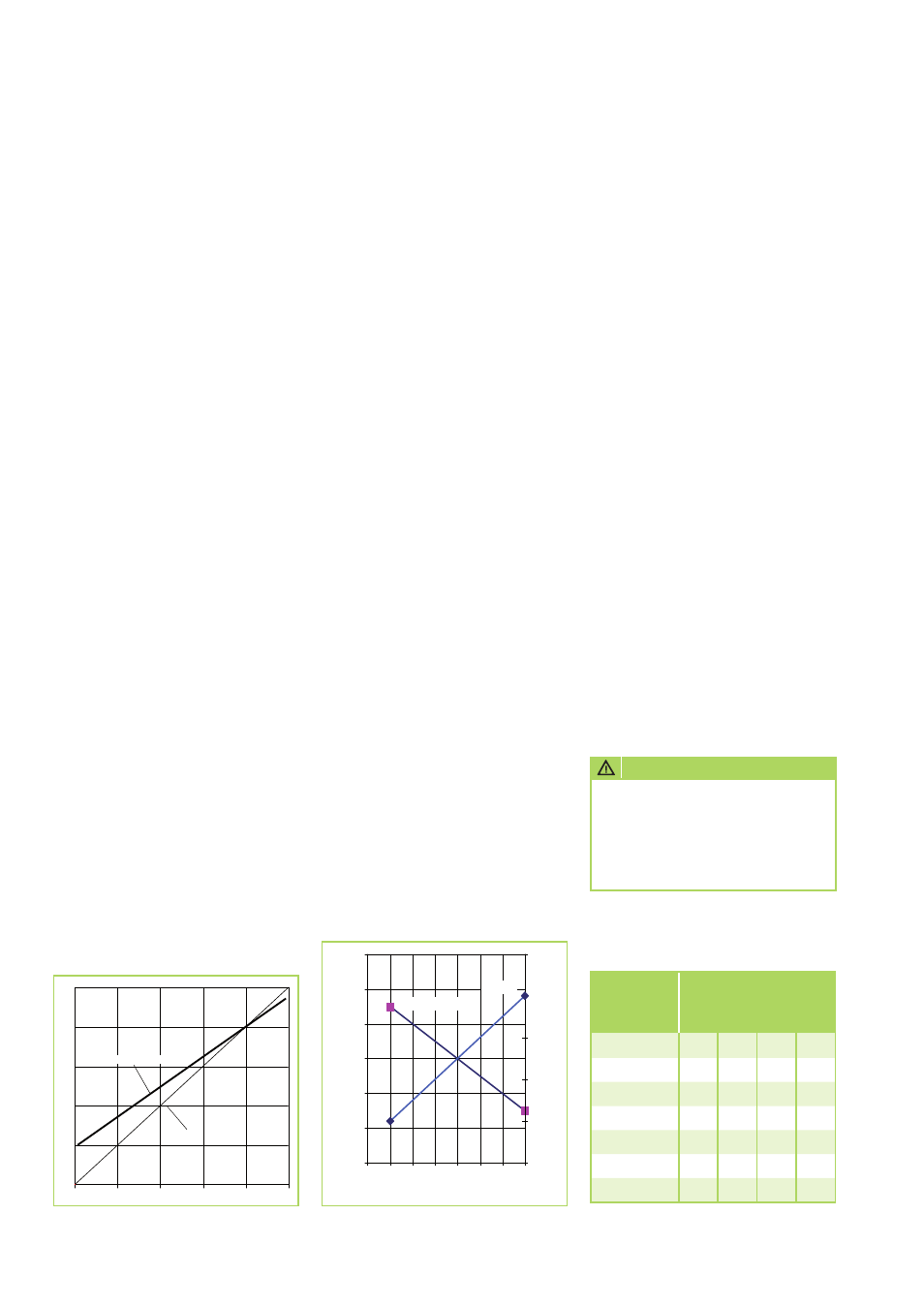

Consigne
à 1,5 m de
hauteur
Hauteur
d'installation en
mètres
2,5 3 4 5
15° 16° 17° 18° 19°
16° 17° 18° 19° 20°
17° 18° 19° 20° 21°
18° 19° 20° 21° 22°
19° 20° 21° 22° 23°
20° 21° 22° 23° 24°
Kurve 1:1
korrigierte Kurve
Luftdruck (-durchsatz)
G
as
dr
uc
k
(-d
ur
ch
sa
tz
)
90
91
92
93
94
95
96
65 70 75 80 85 90 95 100
Wärmedurchsatz [%]
W
irk
un
gs
gr
ad
%
18
20
22
24
26
28
Wirkungsgrad
D Luft t
D
Z
ul
uf
t
t
ATTENTION
Les paramètres de l’appareil
ne peuvent être modifiés
qu‘en liaison avec le
régulateur de température
électronique ATR-6.
Courbe corrigée
Courbe 1:1 Pression (débit) de gaz
Pression (débit) d‘air
Pression (débit) d‘air [%]
Rendement %
Rendement
Air
Air amené
