33

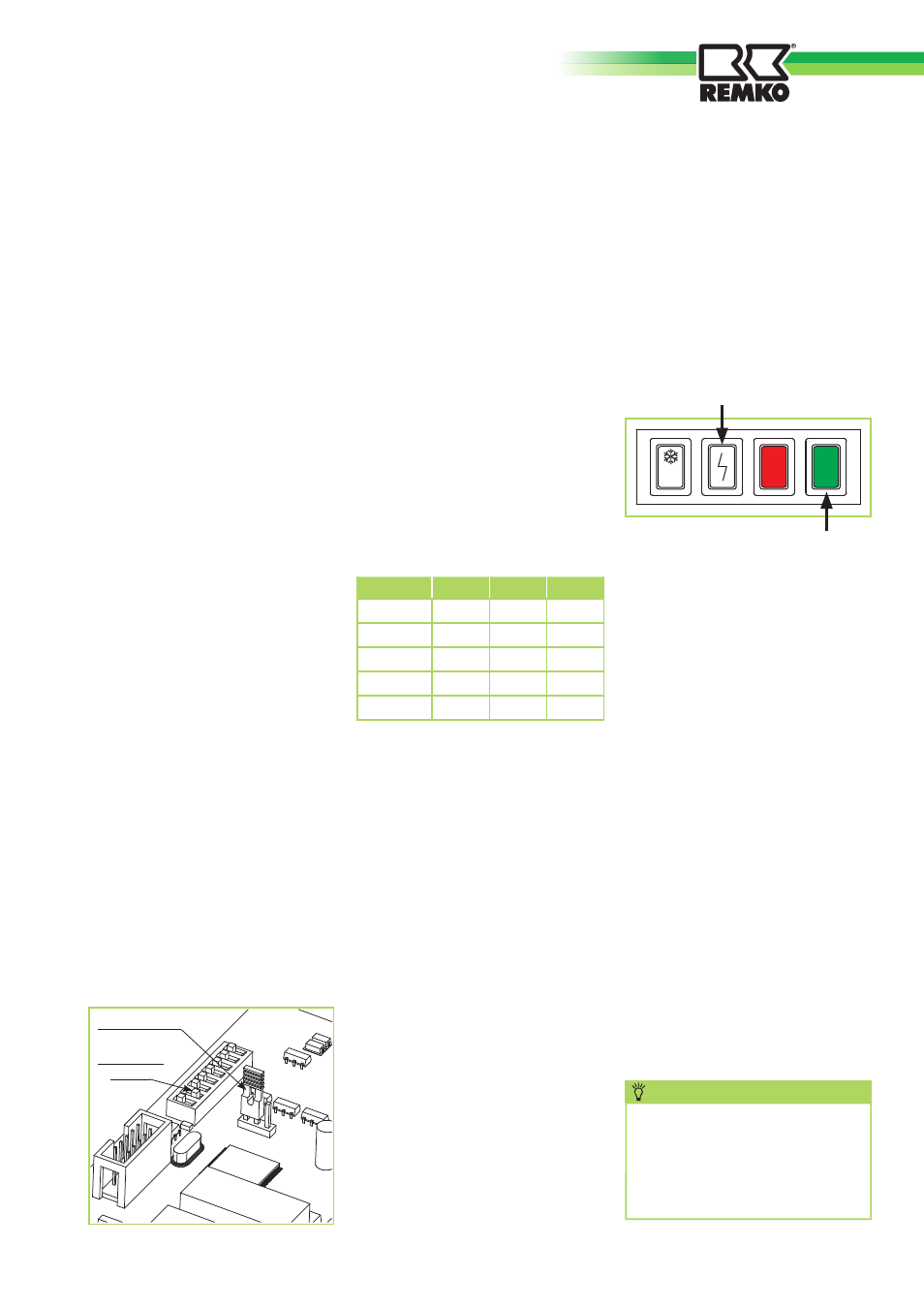

Le remplacement de la platine
de commande nécessite certains
contrôles et le réglage de quelques
paramètres.
La programmation des paramètres
A1
, A2 et A3 est impérative, car les
platines de rechange livrées sont
neutres.
Pour chaque modèle d’automate
de chauffage mural à gaz, une
description technique spécifique
est jointe avec les valeurs standards
programmées en usine.
Veillez à ce que cette liste soit
toujours à jour et contienne toutes
les modifications effectuées sur
place, de manière à permettre une
programmation aisée d’une platine
de rechange.
Contrôle de la configuration
matérielle de la platine de
commande
Contrôle pour le fonctionnement
avec le régulateur de température
ATR-6 :
Le pont NTC/ VAN doit être sur
NTC et l’interrupteur CR sur ON,
voir la figure ci-dessous [vers le bord
intérieur de la carte] ;
Cette configuration est nécessaire
pour garantir le fonctionnement
correct du palpeur NTC.
Pont sur NTC
Interrupteur
CR sur ON
Programmation des paramètres
La programmation s’effectue
exclusivement avec le régulateur de
température ATR-6.
Paramètres devant impérativement
être programmés :
A1, A2
et A3.
Ils déterminent la bonne combustion
et le bon rendement de l’automate
de chauffage mural installé.
Sur les platines de rechange, les
paramètres A1, A2 et A3 ne sont pas
préprogrammés.
Le tableau ci-dessous indique les
valeurs qui doivent être réglées selon
le modèle d’appareil.
Remplacement de la platine de commande
Modèle A1 A2 A3
GPM15 44 58 83
GPM25 55 73 83
GPM35 62 93 80
GPM55 65 93 70
GPM75 75 98 70
Pour accéder aux paramètres,
pressez la touche KM pendant
environ 10 secondes.
L’écran affiche ce qui suit :
INFO
REG ERR >>
Pressez la touche K4 >>. L’écran
affiche ce qui suit :
SPRA
PAR PARK >>
Pressez la touche K3 PARK. L’écran
affiche ce qui suit :
<<
PARAM K 1 >>
La valeur du paramètre 1 réglé
s’affiche au-dessus de la touche
K4
et peut être modifiée avec les
touches K+ et K-.
La touche K4 >> permet d’appeler
successivement les paramètres 1 à 3
et de les régler avec les touches K+
et K-.
Touche de ramonage
Au besoin, réglez la température
ambiante sur le régulateur de
température à une valeur supérieure
à la température ambiante actuelle.
Attendez que le brûleur ait démarré.
Après la mise en service du
ventilateur, réglez le brûleur sur
« rendement maximum » en
pressant 2-3 secondes la touche
de reset qui se trouve à l‘avant de
l‘appareil.
Le mode de rendement maximal est
signalé par un clignotement rapide
de la LED verte.
Après environ deux minutes, vous
pouvez procéder à l’analyse du
gaz d’échappement au point de
mesure dans la conduite de gaz
d’échappement.
Après avoir conclu la mesure, réglez
l‘appareil en mode « normal » en
pressant encore une fois pendant
2-3 secondes la touche de reset.
La LED verte clignote lentement
(rendement minimum).
Maintenant, pressez encore une
fois la touche de reset. La LED verte
brille sans discontinuité.
Le mode normal est à nouveau
activé.
Si elle a été modifiée, ramenez
la température ambiante sur le
régulateur de température à sa
valeur initiale.
d
Z
Si l‘appareil n‘est pas réglé en
mode « Normal », la platine
de commande remet l‘appareil
automatiquement à zéro après
20 minutes.
REMARQUE
Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.
