Schéma de connexions électriques – REMKO DZH 20-2 Manuel d'utilisation

Page 17

Advertising
background image

17

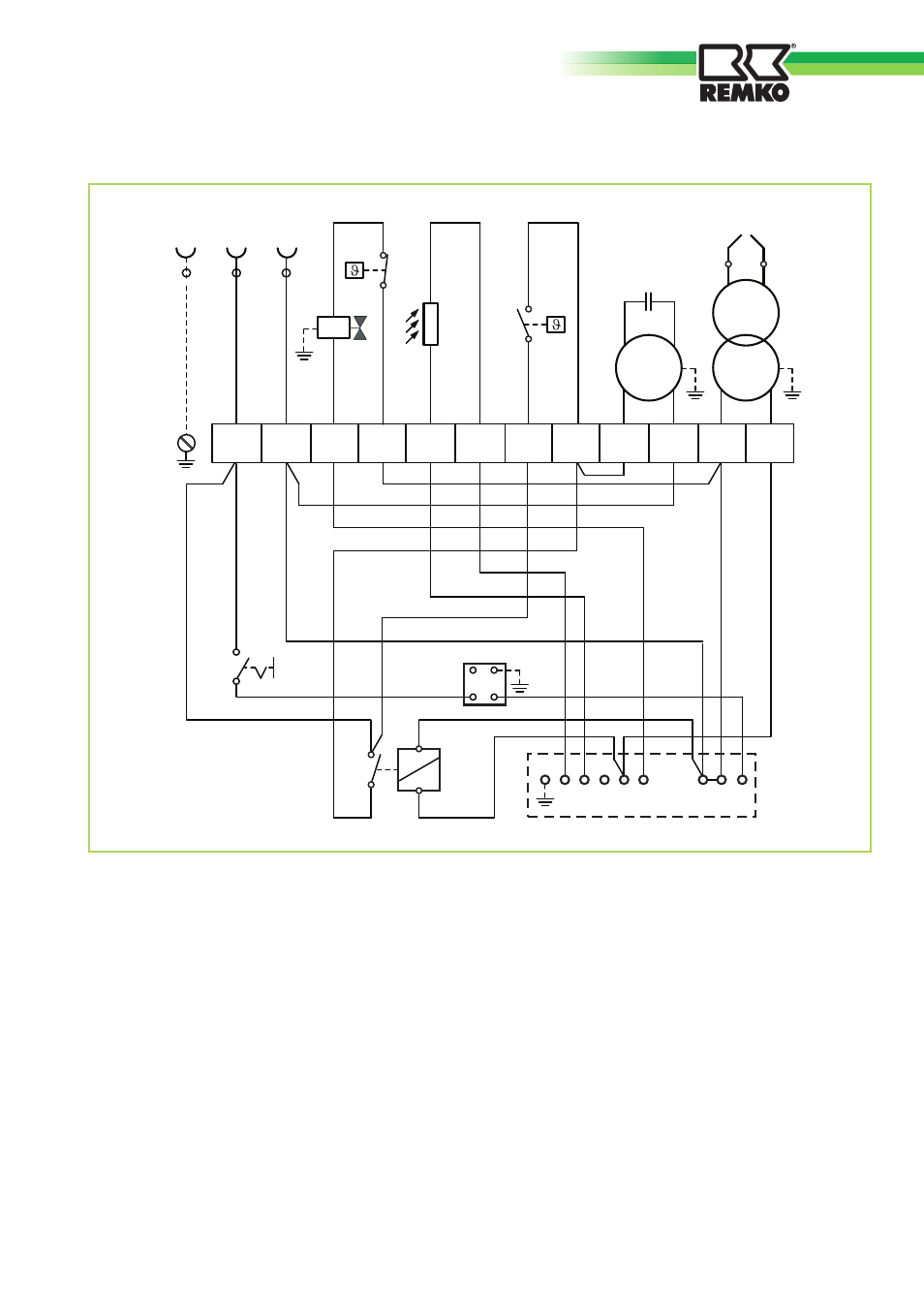

Schéma de connexions électriques

Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.

Légende:
BS

= Interrupteur de service

C

= Condensateur

FZ

= Cellule photoélectrique

HS

= Relais auxiliaire

M

= Moteur

MV

= Électrovanne

NK

= Thermostat de post-

refroidissement

~

1 2 3 4 5 6 7 8 9 10 11 12

PE

L

N

230 V / 50 Hz

BS

RS

MV

FZ

ZE

ZT

M

C

2 3

RT

NK

STB

A1

A2

14

11

HS

1 2 3 4 5 6 7 8 N 9

RS

= Socle à relais

RT

= Prise de thermostat

STB

= Limiteur de température

de sécurité

ZE

= Électrode d‘allumage

ZT

= Transformateur

d‘allumage
