Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis
informez le transporteur et votre
partenaire contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.
Dans leur version Split, l'unité
intérieure des climatiseurs ambiants
combi se charge de récupérer la
chaleur de l'espace intérieur à refroidir.
L'unité extérieure rejette ensuite cette
chaleur dans l'air extérieur.
Dans le cas d'appareils capables à
la fois de refroidir et de chauffer,
en mode Chauffage, la chaleur
absorbée par l'unité extérieure peut
être diffusée dans la pièce à chauffer
au niveau de l'unité intérieure.
En intérieur, l'appareil a été conçu
pour être monté dans des faux
plafonds de dimensions Euroraster.
La cassette est ainsi parfaitement
dissimulée à l'intérieur du faux
plafond et seul le cache est
apparent. Elle est gérée par une
télécommande infrarouge.
L'unité intérieure se compose
d'un évaporateur à lamelles, d'un
ventilateur d'évaporateur, d'un
dispositif de réglage et d'une conduite
de condensat. L'unité intérieure
peut être combinée avec les unités
extérieures REMKO présentant la
même puissance de refroidissement.
L'unité extérieure est commandée
par le dispositif de réglage de l'unité
intérieure.
Sont disponibles en tant
qu'accessoires des pompes à
condensat et des télécommandes
filaires.
Description de l'appareil
Transport et
emballage

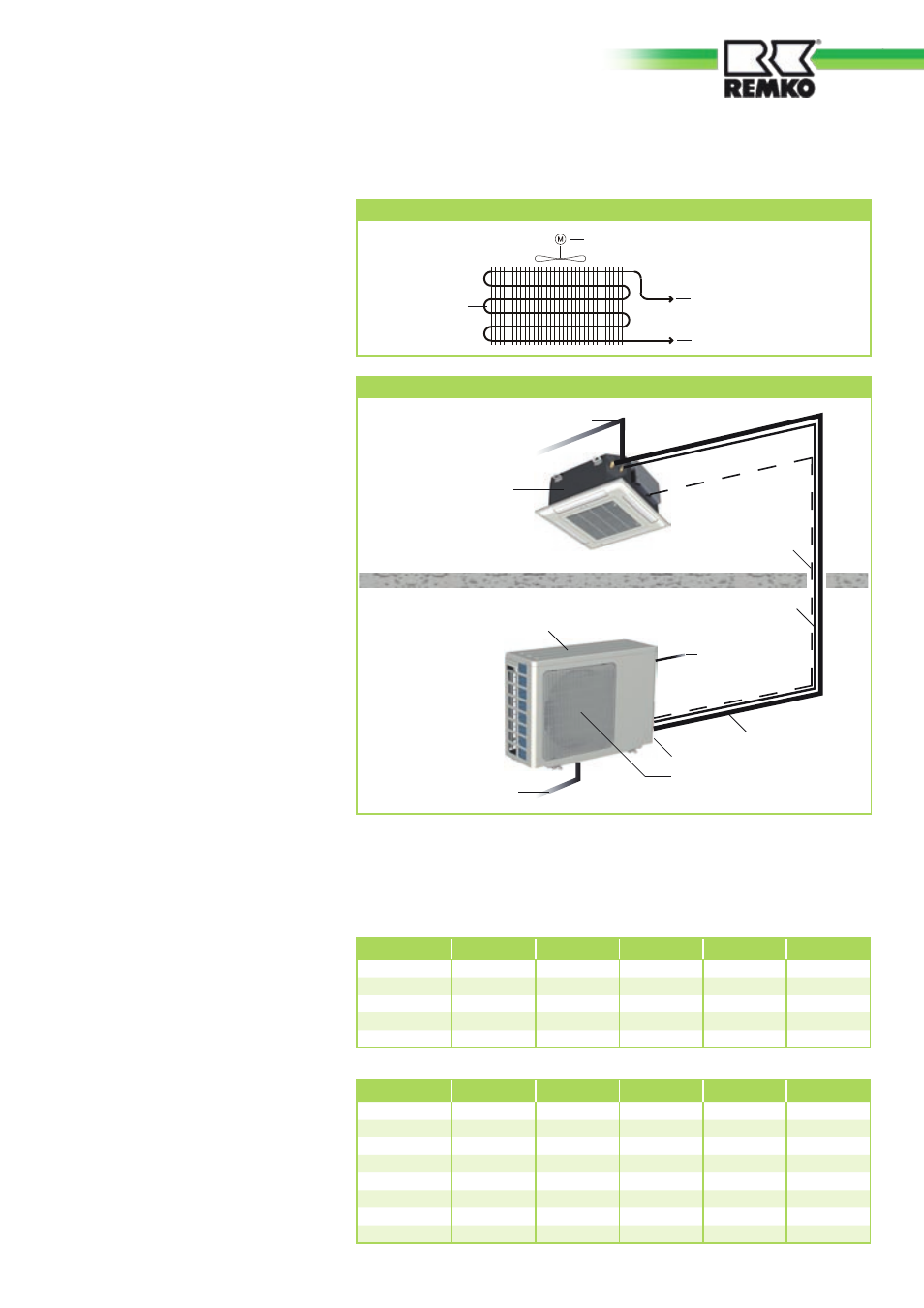

Schéma du circuit frigorifique
Ventilateur d'évaporateur
Raccord de la conduite
d'aspiration
Raccord de la conduite
d'injection
de l'évaporateur
Combinaisons
RXD 260 RXD 350 RXD 520 RXD 680 RXD 1200
RXS 261H
•
RXS 351H
•
RXS 521H
•
RXS 681H
•
RXS 1200H
•
RXD 260 RXD 350 RXD 520 RXD 680 RXD 1200
RXM 226 ••
RXM 235
••
RXM 252
••
RXM 268
••
RXM 326
•• •
RXM 335 •••
RXM 426 ••••
RXM 435
••••
Refroidissement
Refroidissement/Chauffage
5
Les unités intérieure et extérieure sont reliées par des conduites de
frigorigène.
Unité extérieure
Architecture du système
Vanne d'arrêt
Unité intérieure
avec cache
Ventilateur du condenseur
Conduite
d'injection
Conduite
d'aspiration
Zone intérieure
Zone extérieure
Conduite de
condensat
Câble de
commande
Câble
d'alimentation
Conduite de
condensat
