■ Fixez toujours les câbles
électriques correctement dans
les bornes correspondantes.
Une mauvaise fixation peut être
source d'incendie.
■ Pour faciliter les tâches de
maintenance à réaliser sur
l'armoire de commande, des
ouvertures de révision sont à
prévoir dans le faux plafond.
■ Les éventuels canaux ou tuyaux
d'aération pour raccorder
une deuxième pièce ou une
admission d'air frais au sein
des blocs de raccordement
doivent être dotés d'un isolant
thermique hermétique à la
diffusion de vapeur.
Matériel de montage
L'unité intérieure doit être fixée
à l'aide de 4 vis non fournies par le
biais des suspensions latérales.
Pour pouvoir compléter
l'installation, il est nécessaire de
disposer de chevilles adaptées,
d'un crochet trapézoïdal, d'un
profilé, de colliers pour les
conduites de réfrigérant et
de condensat (ou de canaux
d'installation) et de blocs de
raccordement pour la conduite de
condensat.
Choix du lieu d'installation
L'unité intérieure est conçue
pour être montée dans des
faux plafonds horizontaux de
dimensions Euroraster. Cependant,
elle peut également être montée
dans des faux plafonds d'autres
dimensions.
Veillez à disposer de la hauteur de
montage des appareils nécessaire.
Espace libre minimal
Prévoyez des espaces libres suffisants pour les travaux de maintenance
et de réparation dans les faux plafonds et pour garantir une répartition
optimale de l'air.
Installation
Seuls les techniciens spécialisés
agréés sont habilités à réaliser
l'installation.
REMaRquE
Installation de l'appareil
L'appareil est installé sur quatre
tiges filetées, cache vers le bas,
en prenant garde à la trame du
plafond et aux éventuels éléments
encastrés.
1. En fonction des dimensions de
la cassette de plafond installée,
marquez les points de fixation
des tiges filetées sur les parties
du bâtiment statiques et au-
dessus du faux plafond.
2. Si vous êtes amené à installer
des raccords pour une deuxième
pièce ou pour une admission
d'air frais, montez les raccords
avant d'installer l'appareil.
Voir la section consacrée au
raccordement d'une deuxième
pièce ou d'une admission d'air
frais.
3. Installez l'unité intérieure sur
les tiges filetées et amenez les
unités en position horizontale
à l'aide de l'écrou inférieur
(illustrations 5 et 6)
.

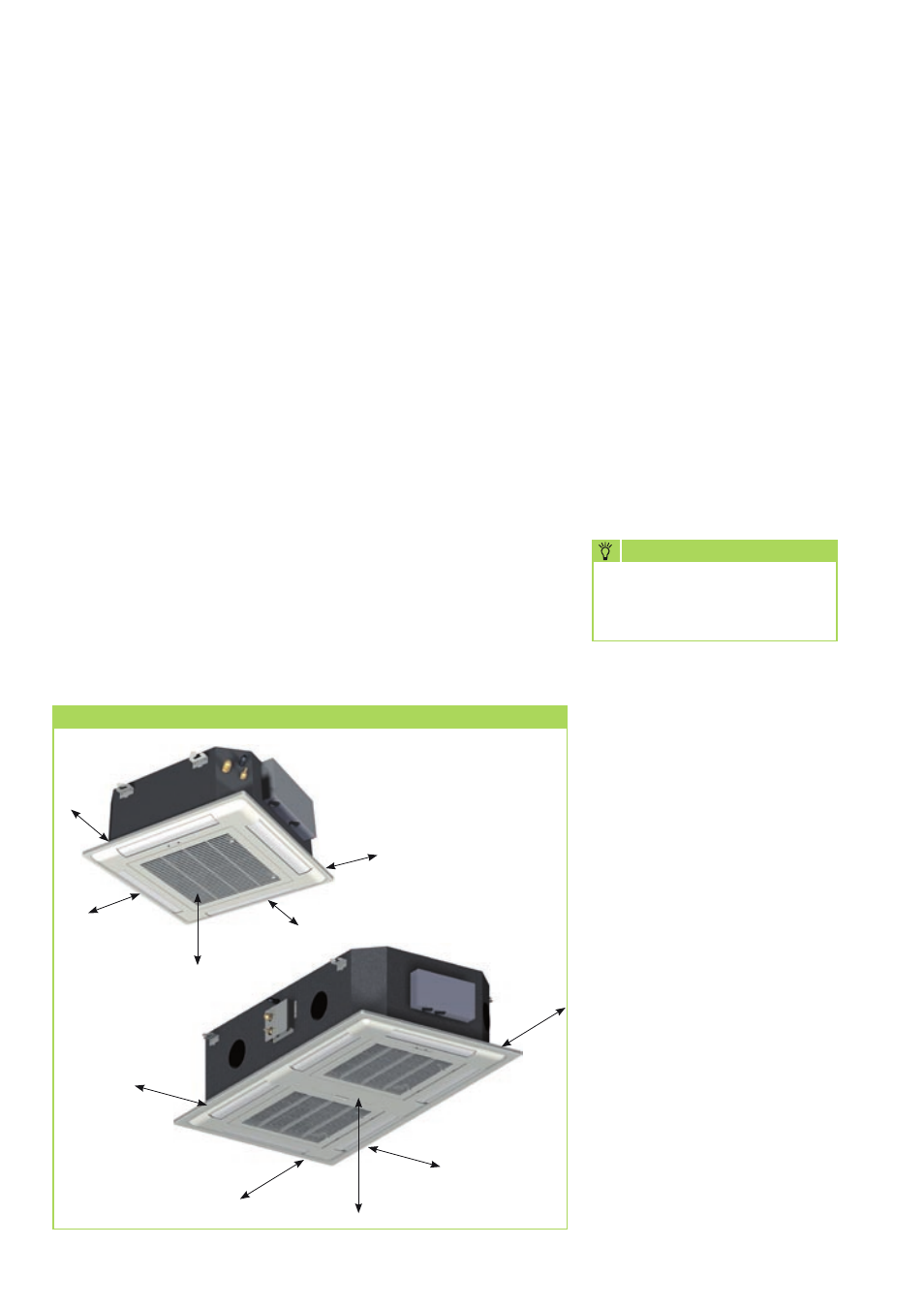

Espace libre minimal
Toutes les données sont
en mm
300
300
300
300
300
300
300
300
300
300
