Instructions de montage pour le personnel technique
Remarques importantes à
respecter avant de procéder à
l'installation
■
Pour installer l'ensemble du
dispositif, respectez les modes
d'emploi des unités intérieure et
extérieure.
■
Approchez autant que possible
l'appareil dans son emballage
d'origine du lieu de montage.
Vous éviterez ainsi les avaries
de transport.
■
Vérifiez que l'emballage
contient tous les éléments
et que l'appareil ne présente
aucun dommage visible dû au
transport.
En cas de défauts, contactez
immédiatement votre
partenaire contractuel et la
société de transport.
■
Soulevez l'appareil au niveau
des coins et non au niveau des
raccords pour frigorigène ou
condensat.
■
Isolez les conduites de
frigorigène (conduite d'injection
et d'aspiration), les vannes et
les raccords de manière à ce
qu'ils soient hermétiques à
la diffusion de vapeur. Le cas
échéant, isolez également la
conduite de condensat.
Si l'appareil est utilisé en
continu, isolez la conduite
d'aspiration et le séparateur de
liquides au niveau de l'unité
externe.
■
Choisissez le lieu de montage
en veillant à ce qu'une entrée
et une sortie d'air libres soient
disponibles. (Voir section
« Espace libre minimal ».)
■
N'installez pas l'appareil à
proximité immédiate d'appareils
générant un rayonnement
thermique intense.
Tout montage à proximité
d'une source de rayonnement
thermique risque d'entraver les
performances de l'appareil.
■
N'ouvrez les vannes d'arrêt des
conduites de frigorigène qu'une
fois l'installation entièrement
terminée.
■
Isolez les conduites
de frigorigène de manière à
prévenir l'infiltration d'humidité
en utilisant des capuchons ou
des bandes adhésives.
Ne pliez ou ne comprimez
jamais les conduites de
frigorigène.
■
Évitez les courbures inutiles.
Vous minimiserez ainsi les
pertes de pression dans les
conduites de frigorigène et
assurerez un reflux sans entrave
de l'huile du compresseur.
■
Adoptez les mesures qui
s'imposent pour le retour de
l'huile lorsque l'unité extérieure
est placée au-dessus de l'unité
intérieure.
■
Si la longueur simple de la
conduite de frigorigène dépasse
5 mètres, il est nécessaire
d'ajouter du frigorigène.
■
Utilisez exclusivement les
écrous-raccords fournis pour
les conduites de frigorigène et
retirez-les uniquement juste
avant le raccordement aux
conduites de frigorigène.
■
Réalisez tous les branchements
électriques conformément aux
dispositions DIN et VDE en
vigueur.
■
Fixez toujours les câbles
électriques correctement dans
les bornes correspondantes.
Une mauvaise fixation peut être
source d'incendie.
Perçages muraux
■
Pour chaque unité intérieure,
il est nécessaire de percer une
ouverture murale de 70 mm
de diamètre min. et de 10 mm
d'inclinaison de l'intérieur vers
l'extérieur.
■
Nous vous conseillons de
capitonner l'intérieur du
perçage ou, par exemple,
de l'habiller avec un tuyau
PVC afin de protéger
les conduites contre les
éventuels endommagements

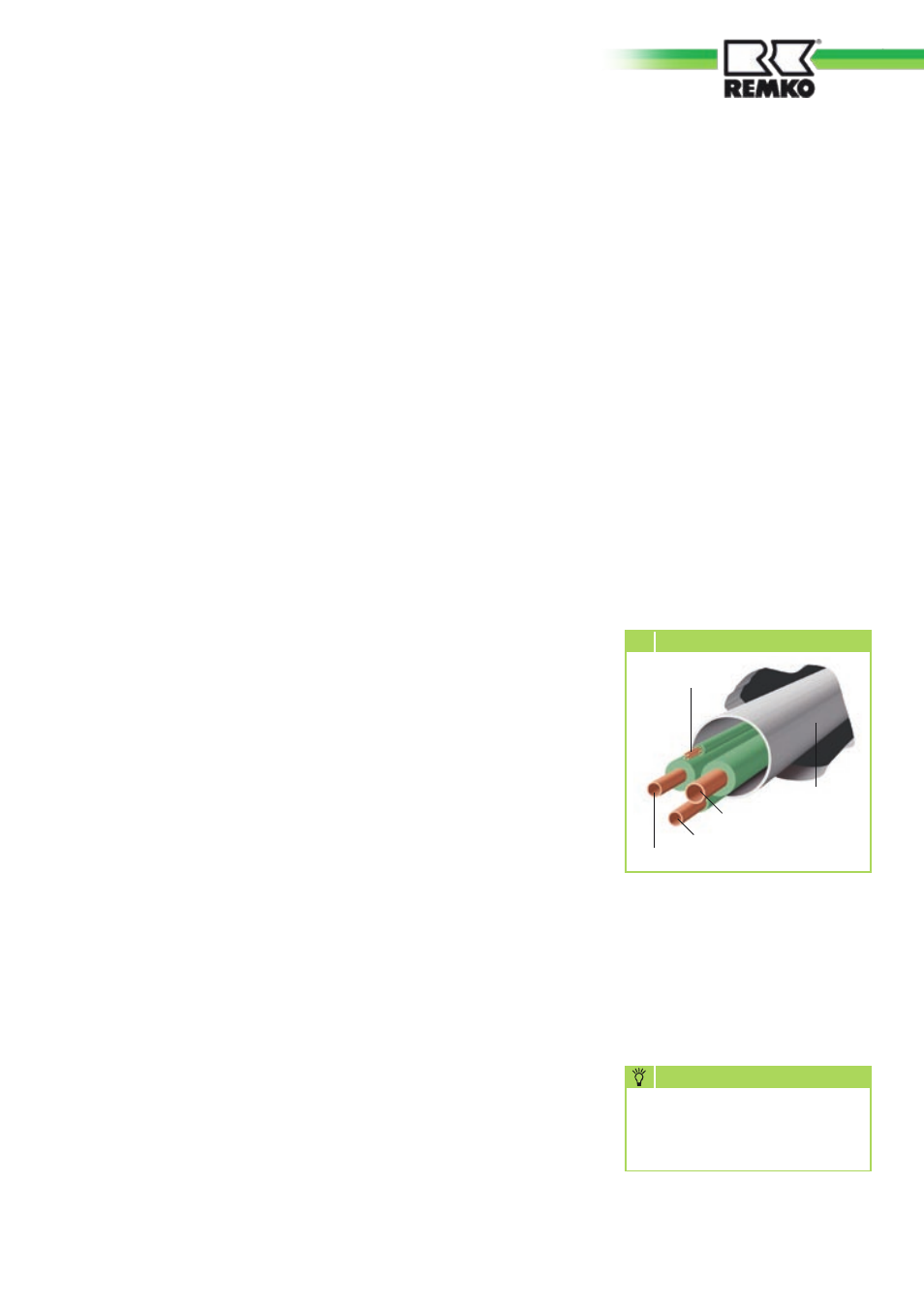

(illustration 1)
.
■
Une fois le montage terminé,
rebouchez le perçage à l'aide
d'un mastic adéquat.
N'employez pas de ciment ni de
substance calcaire !
Câble de
commande
Conduite de condensat
Conduite d'injection
Conduite d'aspiration
Tuyau PVC
Matériel de montage
L'unité extérieure est montée au
mur sur un support mural ou au sol
sur une console de sol au moyen
de 4 vis.
Utilisez uniquement des
éléments de fixation autorisés.
REMARQUE
1 Conduites à travers le perçage mural
