Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
réception et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis informez
le transporteur et votre partenaire
contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.

En version Split, l'unité extérieure
des climatiseurs ambiants
combinés rejette dans l'air ambiant
la chaleur accumulée par l'unité
intérieure dans la pièce à refroidir.
Dans le cas d'appareils capables à
la fois de refroidir et de chauffer,
en mode Chauffage, la chaleur
absorbée par l'unité extérieure
peut être diffusée dans la pièce
à chauffer au niveau de l'unité
intérieure.
L'appareil peut être monté à
l'extérieur ou, lorsque certaines
conditions sont réunies, en
intérieur.

L'unité extérieure se compose
d'un circuit frigorifique avec un
compresseur, d'un condenseur
à lamelles, d'un ventilateur
de condenseur, d'une vanne
d'inversion et d'un dispositif
d'étranglement.
L'unité extérieure peut être
combinée avec les unités
intérieures REMKO présentant
la même puissance de
refroidissement (voir tableau
« Combinaisons »).L'unité
extérieure est commandée par
le dispositif de réglage de l'unité
intérieure.

Sont disponibles en tant
qu'accessoires des réglages
hivernaux des consoles de sol, des
consoles murales et des conduites
de frigorigène.

Description de
l'appareil

Transport et

emballage

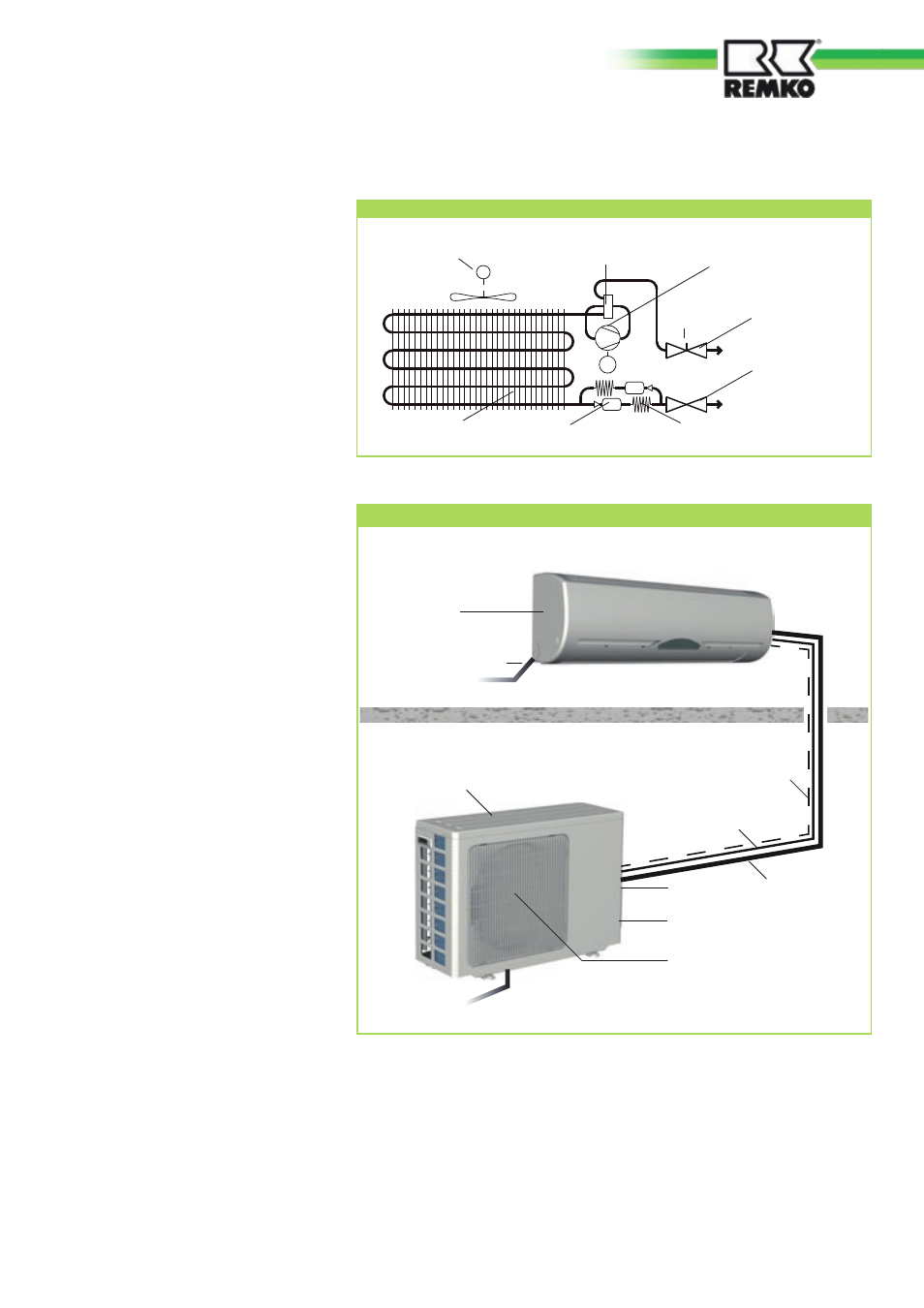

Les unités intérieure et extérieure sont reliées par des conduites de frigorigène.

Unité extérieure

Architecture du système

Conduite

d'injection

Unité

intérieure

Zone intérieure

Zone extérieure

Vanne d'arrêt

Ventilateur du condenseur

Conduite de condensat

Conduite

d'aspiration

Conduite de condensat

Câble de commande

Câble

d'alimentation

Schéma du circuit frigorifique

M

M

Ventilateur du condenseur

Vanne de

raccordement

Conduite

d'aspiration

Vanne de

raccordement

Conduite

d'injection

Compresseur

Dispositif d'étranglement du tube capillaire

Déshydrateur filtre

Condenseur

Vanne d'inversion

Raccord

du manomètre

5
