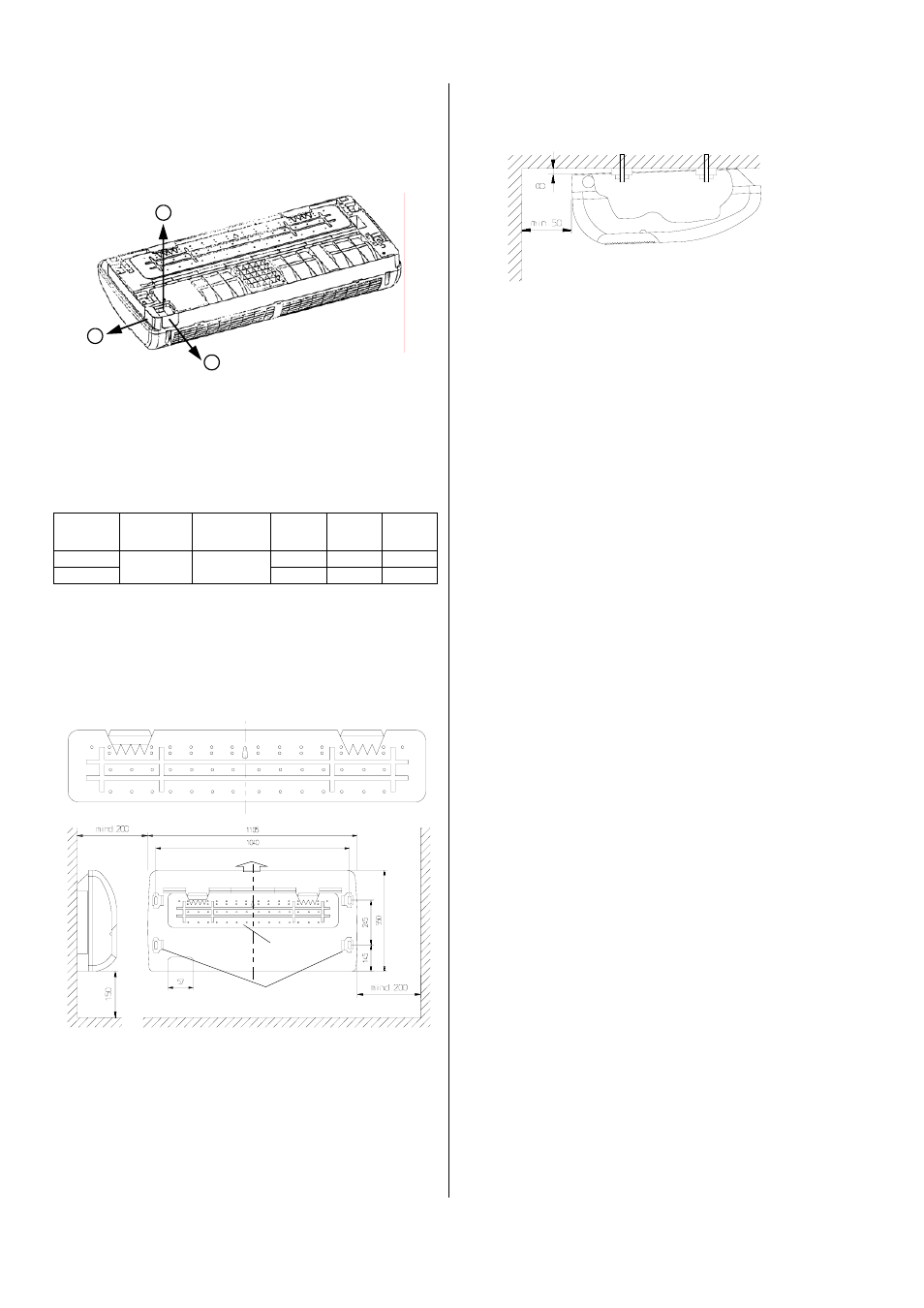

REMKO RKV 350 - Manuel (Page 12)

12
3
2
1
◊ Pour obtenir un écoulement sans obstacle de l'eau
de condensation, respectez une déclivité d'env. 8
mm vers le raccord!
Support mural
Ecarts de montage (vue latérale / de derrière)
Support mural
Support au
plafond
Veillez à une bonne fixation et au respect des
écarts minimums requis !
Montage du support mural
Le support mural des unités doit être fixé avec des vis
et des chevilles appropriées. Les points de montage
sont représentés dans l'illustration suivante.
Variantes de passage
Avant de procéder au montage, étudiez les différentes
variantes pour le passage des conduites de frigorigène,
d'eau de condensation et de commande (voir l'illustra-
tion ci-dessous).
1 Sortie à travers le mur à l'arrière 2 Sortie sur le mur à droite
3 Sortie sur le mur en bas
Montage de l'unité intérieure
Procédure à suivre pour l'installation :
1. Les sections de tuyaux requises sont précisées
dans le tableau «Caractéristiques techniques» de
l'unité extérieure.
Utilisez uniquement les conduites de frigorigène de
qualité pour réfrigérateur.
2. Choisissez une variante de sortie de l'unité inté-
rieure et coupez les tuyaux des conduites de frigori-
gène en conséquence.
3. Observez les rayons de flexion des conduites de
frigorigène et ne pliez jamais le tuyau deux fois au
même endroit.
Fragilisation et risque de fissure.
4. Retirez des unités les écrous-raccord fixés en
usine.
5. Notez que les unités intérieures ont été dotées d'un
remplissage d'azote sec permettant de contrôler
l'étanchéité.
L'azote sous pression s'échappe dès que les
écrous-raccords sont desserrés.
6. Pour le montage, n'utilisez que les outils autorisés
pour le domaine de la réfrigération.
7. Traitez les conduites comme décrit dans le mode
d'emploi des unités extérieures.
8. Dotez les conduites de frigorigène installées, y
compris les raccords, d'une isolation thermique
adéquate.
9. N'utilisez que des tuyaux d'isolation empêchant
toute diffusion et convenant à cette plage de tempé-
rature.
10. Si les conditions constructives empêchent un pas-
sage de la conduite d'eau de condensation, assu-
rez-vous que l'eau de condensation pourra s'écou-
ler à tout moment.
11. Accrochez l'appareil, comme décrit plus haut, dans
le support mural ou montez-le sous le plafond.
12. Posez les conduites de frigorigène depuis l'unité
intérieure vers l'unité extérieure.
13. Branchez les conduites à l'unité extérieure comme
décrit dans le mode d'emploi de l'unité extérieure.
Branchement des conduites de frigorigène
Le cas échéant, installez sur les unités intérieures un
élément de réduction ou d'extension. Ces raccords à
vis sont fournis en série avec l'unité intérieure.
Conduite
d‘injection
Conduite
d‘aspiration
RKV
350
RKV
520
RKV
680
RKS 535
1/4 “
fourni - -
RKS 552 - fourni -
1/2 “
Montage sous le plafond
Si vous montez l'appareil sous le plafond, vous devez
en tous les cas utiliser les 4 supports de plafond inté-
grés qui permettent de fixer l'unité intérieure au plafond
avec des chevilles de 8 mm de diamètre, des vis et des
boulons ainsi que des rondelles.
