11
Installation
Lors du montage de l'unité intérieure, observez impéra-
tivement les points suivants :
◊ Respectez les écarts minimums requis.
◊ L'écoulement de l'eau de condensation ainsi que
l'entrée et la sortie d'air doivent être garantis à tout
moment.
◊ Montez l'unité intérieure avec un support mural.
Instructions de montage
pour le personnel technique
Remarques importantes avant l'installation
◊ Utilisez uniquement les écrous-raccords fournis pour
les conduites de frigorigène. D'autres pièces ris-
quent d'endommager le filet.
◊ Contrôlez que rien ne manque dans l'emballage et
vérifiez si les appareils présentent un endommage-
ment visible quelconque dû au transport. Signalez
immédiatement tout vice au partenaire contractuel et
à l'entreprise de transport.
Des réclamations ultérieures ne pourront pas être
acceptées.
◊ Pour éviter de l'endommager pendant le transport,
déplacez l'appareil dans son emballage d'origine
aussi près que possible du lieu de montage.
◊ N'installez pas l'appareil à proximité d'objets émet-
tant un important rayonnement thermique.
Lampes, etc.
◊ Choisissez un lieu de montage qui garantisse une
entrée et une sortie d'air dégagées.
Respectez les écarts minimums.
◊ Posez la conduite d'eau de condensation en respec-
tant toujours une pente d'au moins 2 %.
◊ Si la conduite d'eau de condensation est reliée à la
conduite d'eaux usées, prévoyez, pour éviter des
odeurs désagréables, un bouchon dont le bord su-
périeur ne dépassera pas le bord inférieur de l'unité
intérieure.
◊ Ne retirez les chapes de protection des raccords des
appareils que juste avant de brancher les conduites
de frigorigène.
◊ Etablissez toutes les connexions électriques confor-
mément aux prescriptions locales en vigueur. Ne
branchez l'alimentation secteur qu'à l'unité exté-
rieure.
◊ La conduite pilote vers l'unité intérieure doit être po-
sée avec la conduite de frigorigène.
◊ Veillez à ce que les câbles électriques soient fixés
correctement aux bornes.
◊ Les unités intérieure et extérieure des climatiseurs
REMKO sont adaptées l'une à l'autre.
En cas d'emploi de composants d'autres fabricants,
tout droit à la garantie expire.
◊ Lors de l'installation et de l'entretien de climatiseurs,
des dangers peuvent émaner des pressions élevées
du frigorigène et de la tension électrique.
◊ Pendant le service, certains composants du circuit
de frigorigène peuvent atteindre des températures
supérieures à 70 °C.
Aussi une prudence accrue est-elle requise lorsque
les protections sont démontées.
◊ Les orifices d'entrée et de sortie d'air ne doivent pas
être obstrués par des meubles, des rideaux, etc.
◊ Les conduites de frigorigène ne doivent être ni
pliées ni enfoncées.
◊ Avec des chapes ou des rubans adhésifs, obturez
les tuyaux de frigorigène ouverts pour empêcher
l'humidité de pénétrer.
◊ Evitez des flexions inutiles pour réduire la perte de
pression dans les conduites de frigorigène et garan-
tissez un flux de retour correct de l'huile du com-
presseur.
◊ Si l'unité extérieure est disposée au-dessus de l'uni-
té intérieure, vous devrez prendre des mesures par-
ticulières pour le retour d'huile.
Prévoir des coudes de montée d'huile.
◊ Veillez à ce que toutes les conduites de frigorigène,
y compris les raccords et soupapes, présentent une
isolation thermique empêchant toute diffusion.
Ces écarts minimums garantissent une entrée et une
sortie d'air sans obstacle, suffisamment de place pour
les travaux d'entretien et de réparation, ainsi qu'une
protection de l'appareil contre des endommagements.

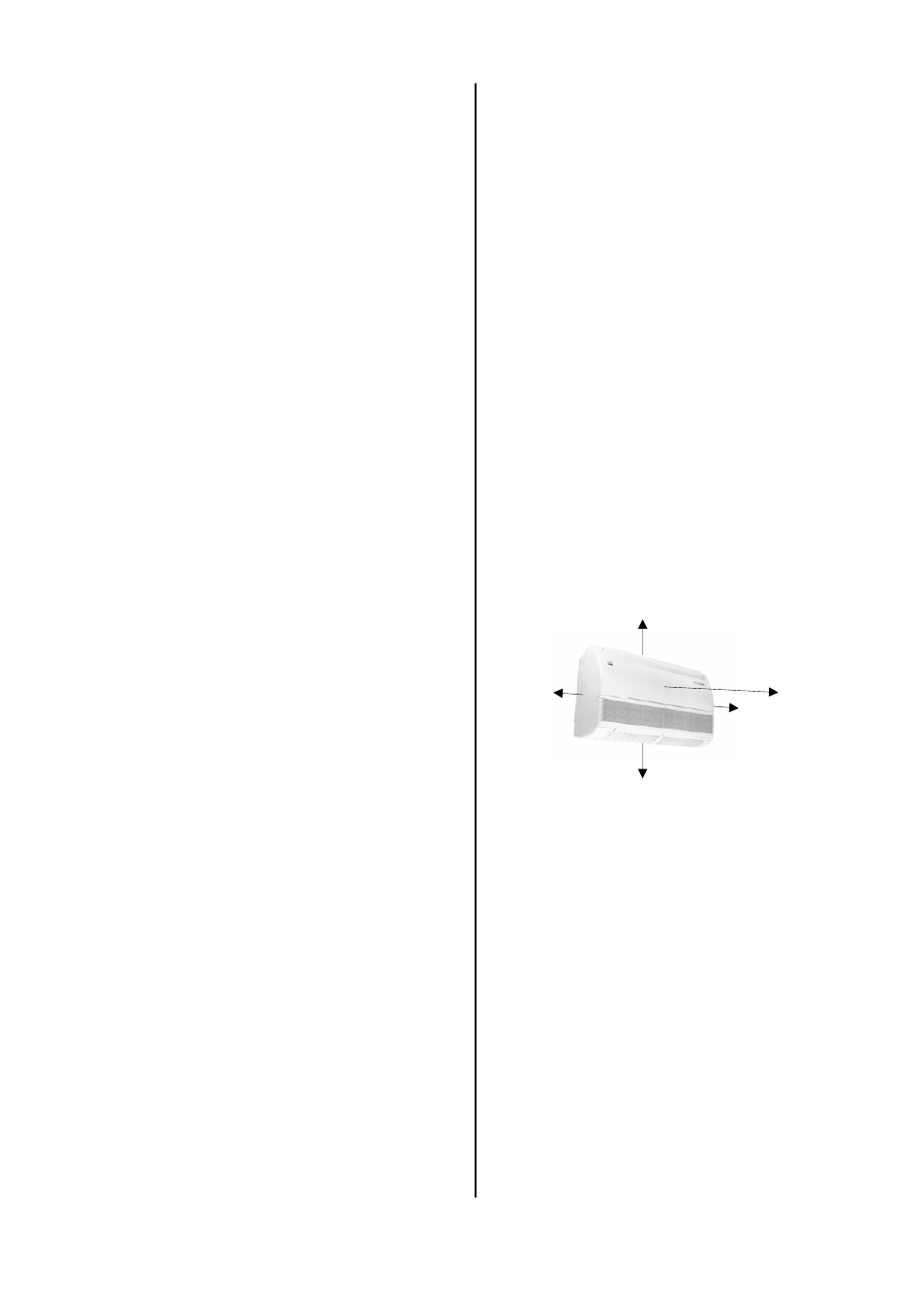

Espaces libres minimums des unités intérieures
L’illustration suivante montre les écarts requis garantis-
sant un fonctionnement sans problème des unités inté-
rieures.
Dimensions en mm
120
120
200
1500
120
