12
Avant la mise en service
Après avoir contrôlé l'étanchéité, branchez la pompe à
vide via la station du manomètre aux raccords de la
soupape de l'unité extérieure (voir chapitre «Contrôle
de l'étanchéité») pour générer un vide.
Avant de mettre l'appareil en service pour la première
fois et après toute intervention sur le circuit de froid, ef-
fectuez les contrôles suivants que vous documenterez
dans le procès-verbal de mise en service :
◊ Contrôlez l'étanchéité de toutes les conduites et
soupapes de frigorigène avec un spray de détection
de fuites ou de l'eau saponifiée.
L'appareil doit être à l'arrêt.
◊ Vérifiez que les conduites d'aspiration et d'injection
n'ont pas été interverties.
◊ Vérifiez le bon état des conduites de frigorigène et
de l'isolation.
◊ Vérifiez la polarité des raccords électriques entre
l'unité intérieure et l'unité extérieure.
◊ Vérifiez la bonne fixation et la bonne hauteur de tous
les raccords, suspensions, etc.
Si la longueur simple de la conduite de frigorigène
dépasse 5 mètres, il faudra rajouter du frigorigène.
Ajouter du frigorigène
Les appareils ont un remplissage de base de frigori-
gène. Selon la combinaison avec les unités intérieures,
vous devrez néanmoins compléter ce remplissage. Le
tableau suivant présente les différentes quantités de
remplissage requises :

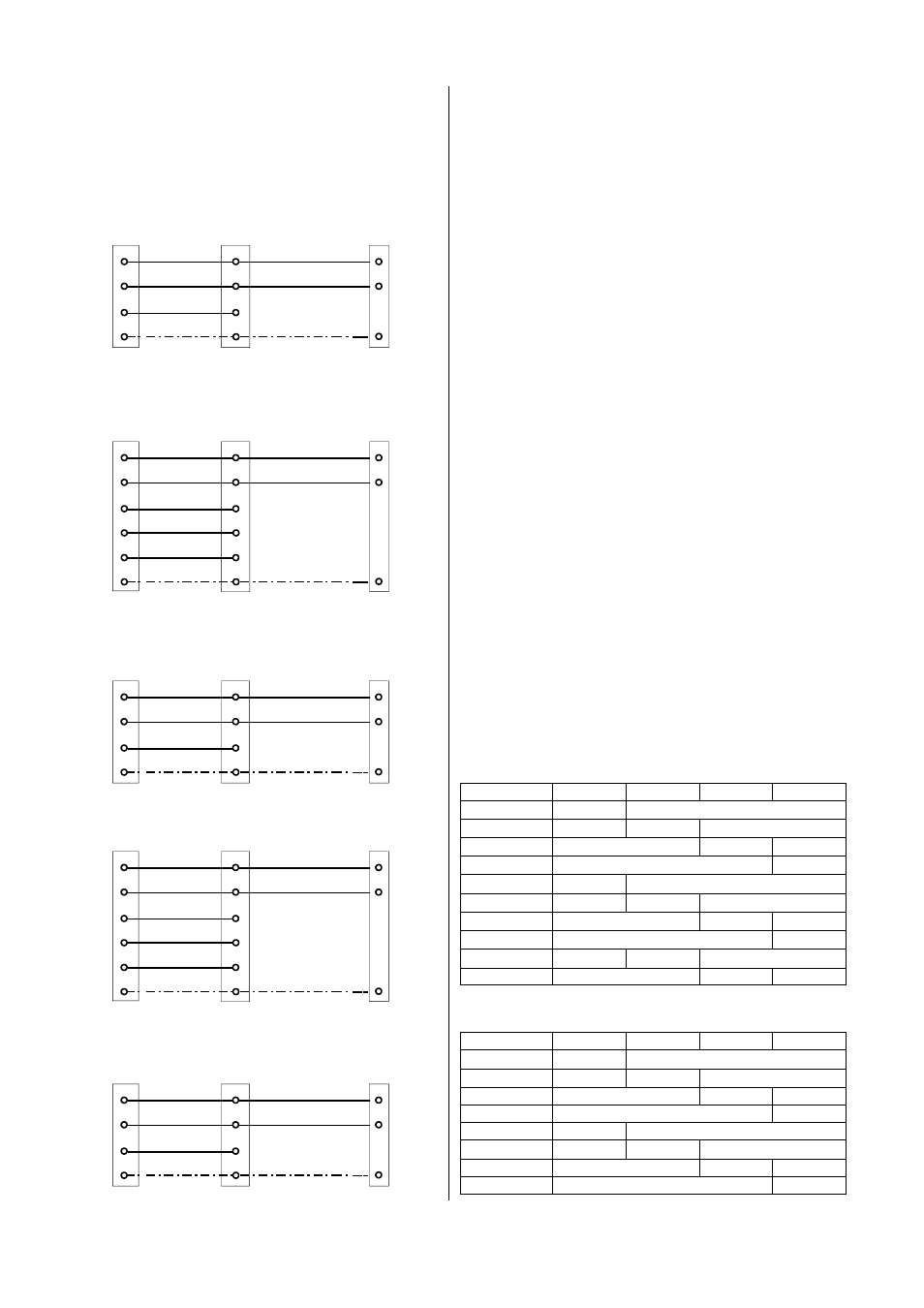

Schéma de connexions
électrique
Appareils muraux RWK
Mode de refroidissement
Unité extérieure
Contacteur du
compresseur
Conducteur de
protection
Alimentation secteur
Unité intérieure
L
N
7
L1
N
L
N
PE PE PE
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1
N
PE
Appareils muraux RWH
Rrefroidissement et chauffage
Unité extérieure
Contacteur du
compresseur
Soupape d'inversion
Alimentation secteur Unité intérieure
L
N
7
L1
N
L
N
7
8 8
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1
N
PE
Moteur de ventilateur
Conducteur de
protection
9 9
PE PE PE
Conducteur
pilote
Conducteur
pilote
Cassettes de plafond RKT
Mode de refroidissement
Unité extérieure
Contacteur du
compresseur
Conducteur de
protection
Alimentation secteur Unité intérieure
L
N
7
L1
N
L
N
C
PE PE PE
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1
N
PE
Rrefroidissement et chauffage
Unité extérieure
Contacteur du
compresseur
Soupape d'inversion
Alimentation secteur Unité intérieure
L
N
7
L1
N
L
N
C
V 8
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1
N
PE
Moteur de ventilateur
Conducteur de
protection
9 F
PE PE PE
Conducteur
pilote
Conducteur
pilote
Appareils intérieurs coffres muraux / plafond
RKV
Mode de refroidissement
Unité extérieure
Contacteur du comp.
Conducteur de
protection
Alimentation secteur Unité intérieure
L
N
7
L1
N
A
N
2
PE PE PE
Conducteur
pilote
Conducteur neutre
Conducteur extérieur
230 V~,
50 Hz,
L1
N
PE
RKS 526 RKS 535 RKS 552 RKS 568
RWK 260 + 0 g -
RWK 350 - + 0 g -
RWK 520 - + 0 g -
RWK 680 - + 0 g
RKT 260 + 200 g -
RKT 350 - + 200 g
RKT 520 - + 200 g -
RKT 680 - + 200 g
RKV 350 - + 300 g -
RKV 520 - + 300 g -
-
Refroidissement
Refroidissement et chauffage
RKS 526H RKS 535H RKS 552H RKS 568H
RWH 260 + 0 g -
RWH 350 - + 0 g -
RWH 520 - + 0 g -
RWH 680 - + 0 g
RKT 260 + 200 g -
RKT 350 - + 200 g -
RKT 520 - + 200 g -
RKT 680 - + 200 g
