11
Il faut créer un vide d'au moins 0,05 mbar !
Avant tout travail réalisé sur l'appareil, coupez
l'alimentation tension et protégez la machine
contre tout redémarrage.
Branchement de l'unité extérieure
Avant de procéder au branchement, observez les re-
marques suivantes :
◊ Le boîtier à bornes doit être installé
par le client à proximité de l'unité
extérieure.
Nous recommandons d'utiliser un
interrupteur principal ou un isola-
teur.
◊ L'alimentation tension de l'unité in-
térieure est assurée par l'unité ex-
térieure via le câble de raccord.
◊ La protection électrique de l'instal-
lation doit être conforme aux carac-
téristiques techniques.
Branchement de la conduite :
1. Démontez le couvercle de l'appareil.
2. Retirez la paroi latérale se trouvant à hauteur du
raccord.
3. Sélectionnez la section de conduite en conformité
avec les prescriptions.
4. Faites passer les deux conduites à travers les
bagues de protection de la tôle de raccord fixe.
5. Fixez les conduites comme le montre le schéma.
6. Ancrez la conduite dans la décharge de traction et
assemblez à nouveau l'appareil.
La durée nécessaire à la génération du vide dépend du
volume des conduites de l'unité intérieure et de la lon-
gueur des conduites de frigorigène, mais la procédure
dure au moins une demi-heure.
Lorsque les gaz externes et l'humidité ont été entière-
ment extraits du système, refermez les soupapes de la
station du manomètre et ouvrez celles de l'unité exté-
rieure comme décrit au chapitre «Mise en service».
Contrôle de l'étanchéité
Lorsque tous les branchements sont réalisés, reliez la
station du manomètre aux raccords correspondants de
la vanne Schrader, si l'installation en dispose :
rouge = petite vanne = pression d'injection
bleu = grande vanne = pression d'aspiration
Après le branchement, vérifiez l'étanchéité avec de
l'azote sec.
Pulvérisez à cet effet les branchements avec un spray
de détection de fuites. Si des bulles sont visibles, le
raccord n'est pas correct. Dans ce cas, resserrez le rac-
cord ou procédez à un nouveau bordage.
Après avoir contrôlé l'étanchéité, retirez la surpression
des conduites de frigorigène et mettez une pompe à
vide en marche avec une pression partielle finale abso-
lue d'au moins 0,01 mbar pour générer un vide dans les
conduites. En même temps, l'humidité est également
extraite des conduites.
Branchement électrique
Tous les travaux électriques ne doivent être réalisés
que par un personnel autorisé conformément aux dis-
positions correspondantes. Pour le montage et la mise
en service, observez les directives locales ainsi que les
prescriptions des entreprises locales de distribution
d'énergie.
Les branchements de l'unité extérieure se trouvent à
l'intérieur de l'appareil, au-dessus des soupapes de rac-
cord.
La section de câble de l'alimentation électrique dépend
des conditions constructives et de la puissance absor-
bée de l'appareil.
Une alimentation tension vers l'unité extérieure, ainsi
qu'une conduite pilote à 6 conducteurs pour les appa-
reils de refroidissement et de chauffage et à 4 conduc-
teurs pour les modèles uniquement destinés au refroi-
dissement, doivent être posées depuis l'unité extérieure
vers l'unité intérieure.
Pour les conduites pilotes, nous recommandons d'utili-
ser un câble blindé d'une section d'au moins 1,5 mm².

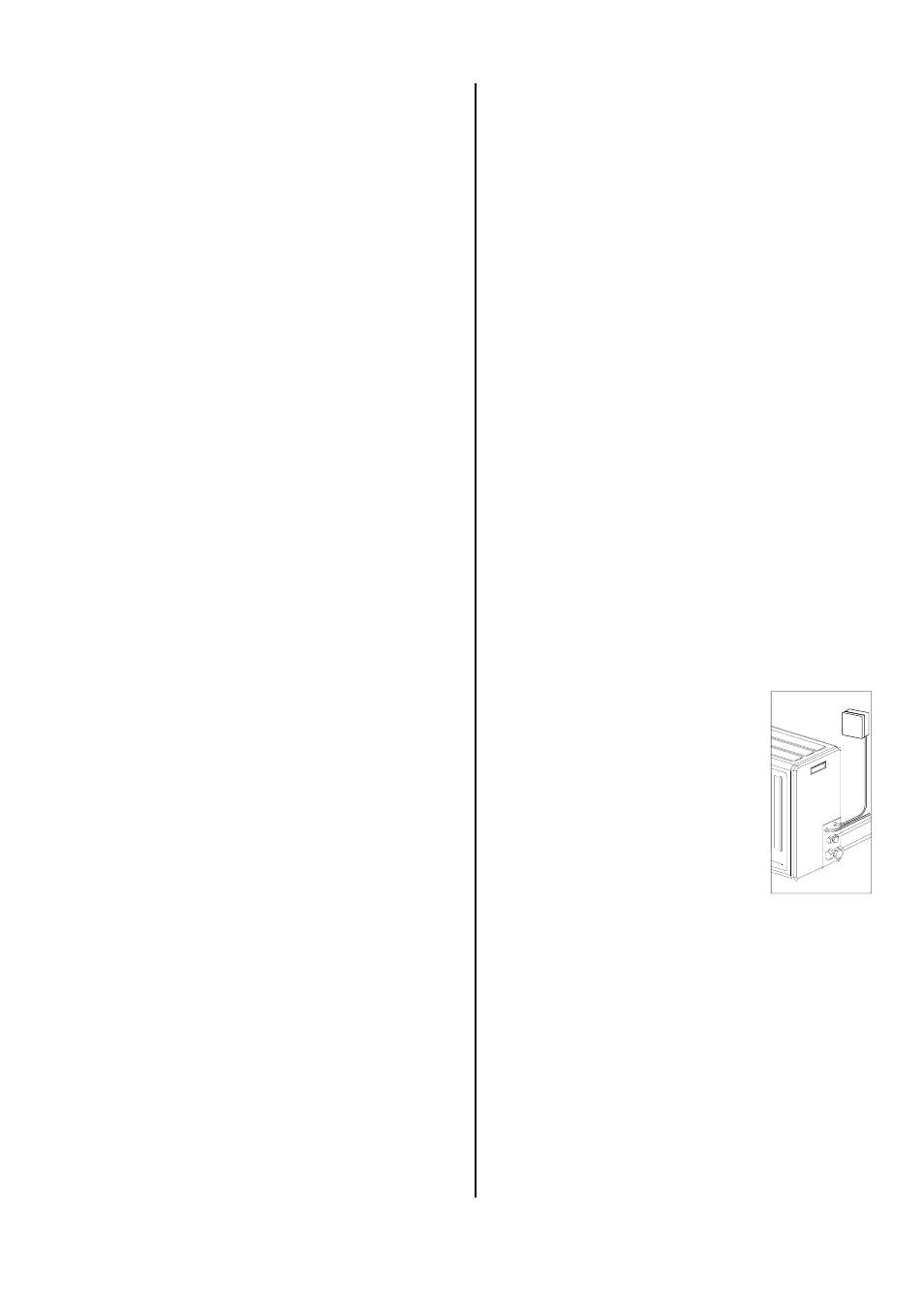

Eau de condensation
Comme la température descend au-dessous du point
de rosée, de l'eau de condensation se forme pendant le
mode de chauffage sur l'échangeur à lamelles.
Le carter inférieur de l'unité extérieur se présente sous
la forme d'une cuve collectrice, qui doit recevoir, via le
joint, le raccord fourni pour l'eau de condensation.
Si l'appareil est employé comme appareil de chauffage
dans des zones où il risque de geler, le carter inférieur
devra toujours être protégé contre le gel par le client,
pour garantir que l'eau de condensation puisse s'écou-
ler librement à tout moment.
Lorsque vous posez le tuyau d'eau de condensation,
observez impérativement les points suivants :
◊ Respectez une pente suffisante vers l'écoulement.
Au moins 2 %.
◊ Si l'appareil est utilisé à une température extérieure
inférieure à 0 °C, veillez à une pose protégée contre
le gel.
Le cas échéant, prévoir un chauffage auxiliaire pour
les tuyaux.
◊ Utilisez toujours des colliers de tuyaux appropriés.
◊ Après la pose, vérifiez que l'eau de condensation
peut s'écouler sans obstacle.
