Raccords hydrauliques de la pompe de condensat
Le réservoir est relié au branchement du collecteur
d’eau de condensation de l’appareil intérieur par l’inter-
médiaire d’un tuyau qui reste à installer (20 mm Ø). Le
tuyau flexible de la cuve de condensat qui avait été
monté en usine doit être démonté.
Le tuyau de purge compris dans la livraison est absolu-
ment nécessaire pour un fonctionnement correct du
réservoir.
L’extrémité du tuyau de purge doit être au moins à la
même hauteur que le collecteur d’eau de condensation
pour empêcher tout débordement. Le filet métallique
joint à la livraison sert à fixer verticalement le tuyau
selon les prescriptions.
Évitez de fléchir le tuyau pour empêcher toute inclusion
d’air.
Préparation
de la mise en service
Une fois le contrôle d’étanchéité effectué, il faut
raccorder la pompe à dépression aux raccords de
valves de la partie extérieure, au moyen de la station
manométrique (voir chapitre „
contrôle d’étanchéité “) et
générer un vide d’air.
Avant la première mise en service de l’appareil et après
les interventions sur le circuit frigorifique, les contrôles
suivants doivent être effectués :
à Vérification que l’humidité résiduelle a été totalement
éliminée des conduites de produit réfrigérant, de la
partie extérieure et de l’appareil intérieur.
à Contrôle de l’étanchéité de toutes les conduites et
valves de produit réfrigérant avec spray de détection
de fuite/ eau savonneuse, avec appareil immobilisé.
à Contrôle de la connexion correcte des liaisons
électriques entre l’appareil intérieur et la partie
extérieure.
à Vérification du raccordement solide de la ligne pilote
dans les bornes.
Des connexions lâches peuvent entraîner un incendie.
à Contrôle de l’endommagement éventuel des
conduites de produit réfrigérant et de l’isolation.
à Contrôle de la bonne tenue et du niveau correct de
toutes les fixations, suspensions, etc.
G Si la longueur simple de la conduite de produit
réfrigérant dépasse 5 m, il faut ajouter du produit
réfrigérant supplémentaire dans l’installation.
Raccordement électrique de la pompe de condensat
Le logement des connexions est situé sous les raccords
de tuyaux ; il est fermé par un capot dévissable.
La pompe est équipée d’un contact d’alarme qui coupe
l’appareil intérieur et peut également piloter un signal de
dysfonctionnement / d’alarme qui reste à installer.
Les connexions électriques doivent impérativement être
réalisées par un professionnel autorisé conformément
aux prescriptions en vigueur.
Pour l’installation et la mise en service, il est impératif
de respecter les directives locales en vigueur ainsi que
les consignes de la compagnie locale d’alimentation en
énergie.
Mise en service de la pompe de condensat
Avant de mettre en service la pompe, le fonctionnement
et l’étanchéité des conduites posées doivent être
vérifiés.
1. Enclenchez l’alimentation électrique de la pompe.
2. Versez de l’eau distillée dans le collecteur d’eau de
condensation jusqu'à ce que la pompe se mette en
marche via le réservoir.
Lors de la première mise en service ou de la remise
en service, la pompe peut avoir un fonctionnement
bruyant. Après une courte durée d’utilisation, le bruit
se normalise.
3. Notez que la pompe se met automatiquement à
l’arrêt dès que l’eau a été pompée du réservoir.
4. Si vous constatez un fort dégagement d’odeurs en
raison de la vibration des tuyaux lors de la mise en
service, isolez les tuyaux avec de la mousse.
L’emploi de tuyaux à isolation thermique et étanches
à la diffusion empêche la formation de condensation.
5. Vérifiez le bon fonctionnement du contact d’alarme
en augmentant soudainement la quantité d’eau de
façon importante.
Le contact d’alarme doit couper l’appareil.
G
Utilisez dans tous les cas un contacteur ou un relais
pour mettre à l’arrêt la partie extérieure !
Le tuyau, d’un diamètre intérieur de 6 mm, est installé
avec une différence de hauteur maximale de 6 mètres
par rapport à l’évacuation.
Si la pompe est installée en dehors de l’appareil, la
différence de hauteur entre le bord inférieur de l’appareil
et la pompe montée au-dessus ne doit pas dépasser 3
mètres. La conduite de condensat doit être aussi
verticale que possible.
Le réservoir et la pompe sont raccordés par le tuyau
d’aspiration long et par le câble enfichable du capteur
du réservoir. Pour assurer un fonctionnement silencieux
de la pompe, le tuyau d’aspiration ne doit pas être
raccourci.

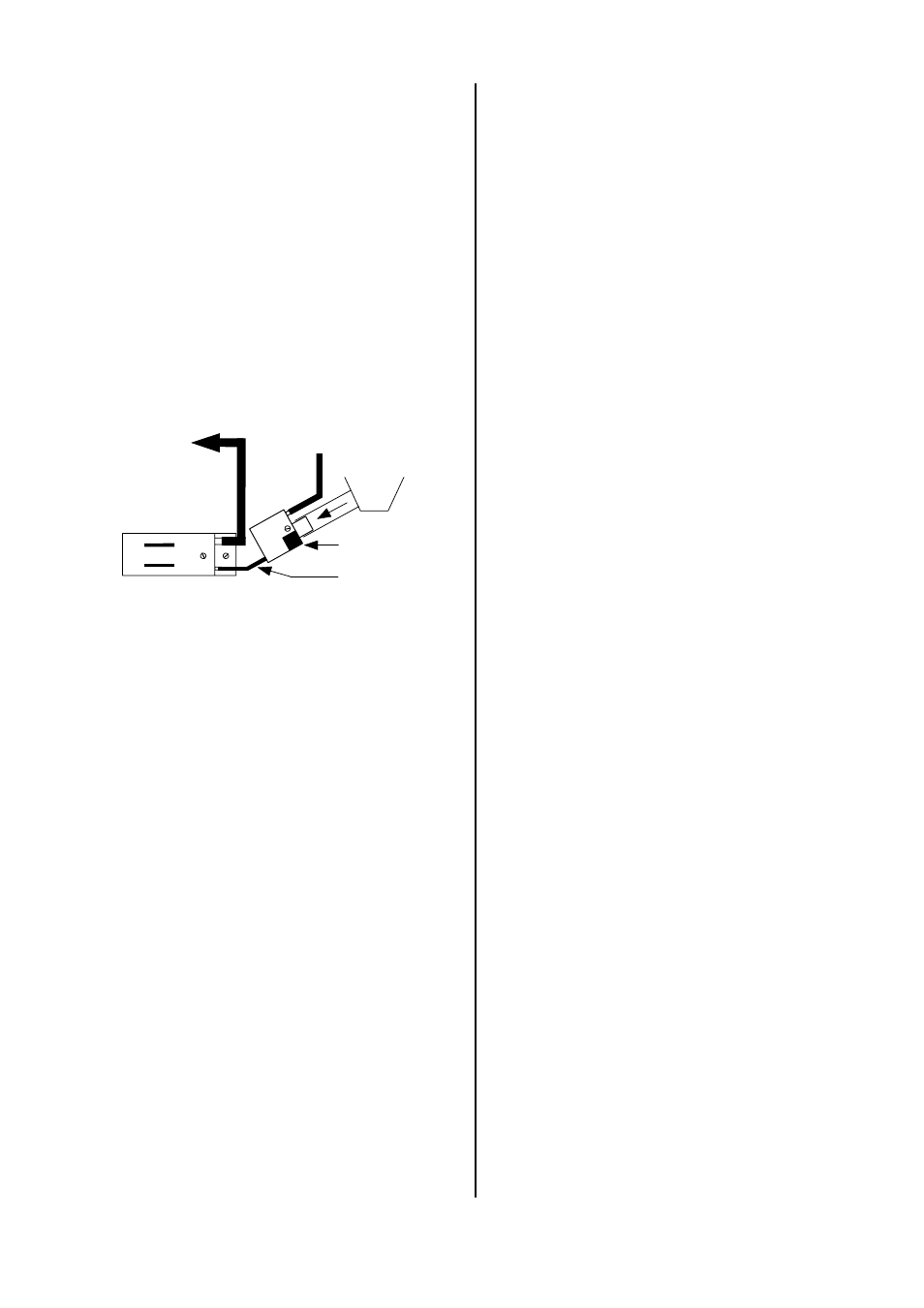

Kondensatab-
laufschlauch
Entlüftungsschlauch
(kurz)
Pumpe
Reservoir
Ansaugschlauch
(lang)
Tropfwanne
Tuyau
d’écoulement
de condensat Tuyau de purge
(court)
Pompe
Collecteur
Réservoir
Tuyau
d’aspiration (long)
