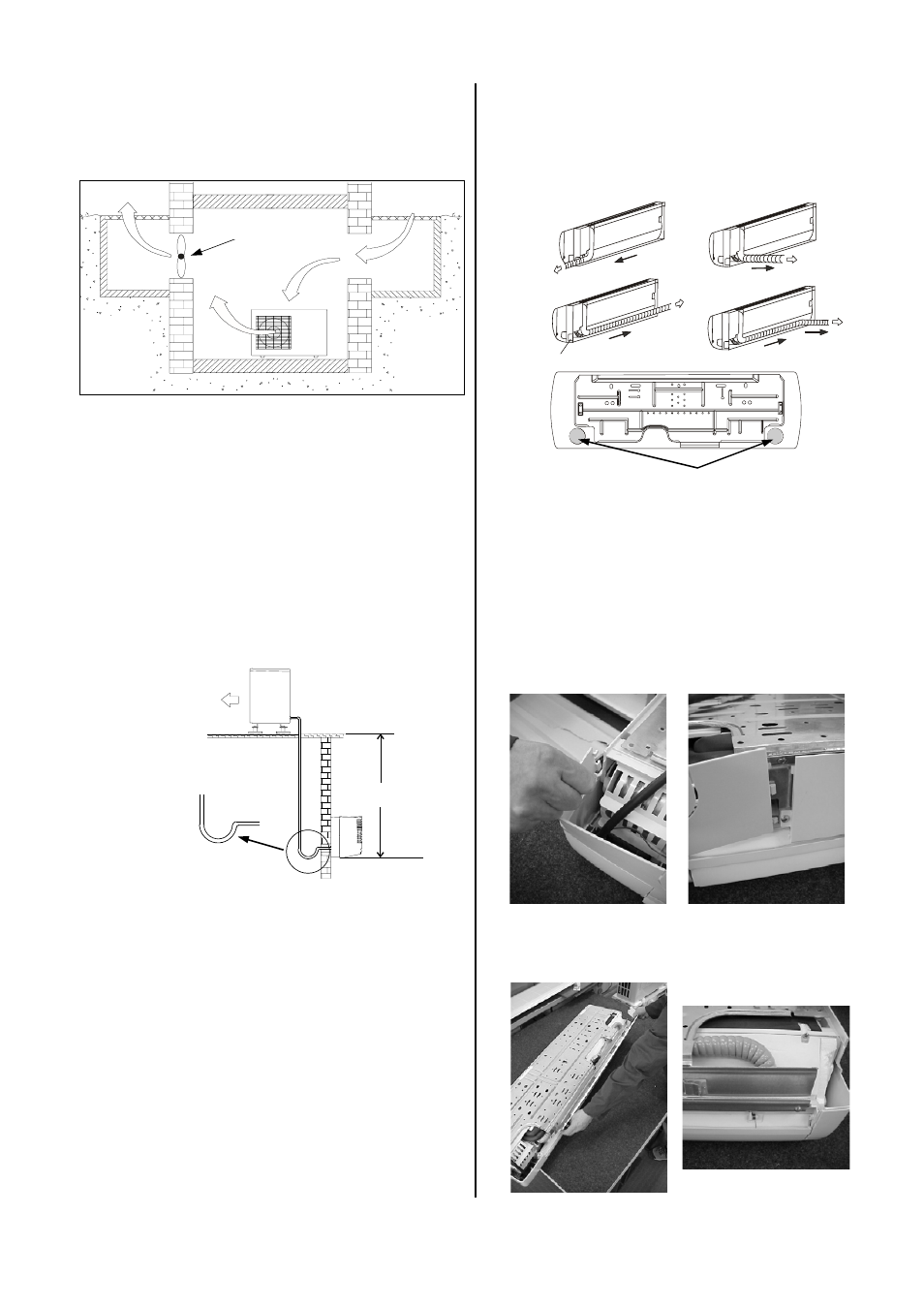

Montage de l’appareil intérieur
Avant de monter l’appareil intérieur, il est impératif de
respecter les consignes suivantes :
à Montez l’appareil intérieur de manière à respecter
les dégagements minimaux requis .
à Montez l’appareil intérieur de manière à assurer en
permanence un écoulement libre de l’eau de
condensation ainsi qu’une aspiration et un échappe-
ment libres de l’air.
à L’appareil intérieur est monté à l’aide d’un support
mural, qui est fixé au moyen de vis et de chevilles
adaptés au mur.
Les cotes de fixation pour les différents modèles
d’appareil sont indiquées au chapitre „
Dimensions “.
Mesures de remise en circulation de l’huile
Si la partie extérieure est placée à un niveau plus élevé
que l’appareil intérieur, il faut prendre des mesures
appropriées de remise en circulation de l’huile.
En règle générale, on installe un coude élévateur d’huile
tous les 2,5 mètres ascendants.
Partie
extérieure
Soupirail
Ventilateur
supplémentaire
Air chaud
Soupirail
Air chaud Air frais froid
Exemple pour la variante 2 et 4
Démontage du support mural
Pour pouvoir monter le support mural, il faut démonter
certaines pièces de la carcasse de l’appareil intérieur.
1. Placez l’appareil intérieur sur un support souple,
avec l’arrière vers le haut.
2. Extrayez la tôle d’habillage gauche des rainures de
guidage.
3. Procédez de la même façon pour enlever la tôle
d’habillage droite des rainures de guidage.
à Avant le montage, veuillez noter les différentes
variantes de sortie (1 à 4) pour les conduites de
produit réfrigérant, les tuyaux de condensat et les
lignes pilotes. à En mode rafraîchissement, veillez à un dégagement
de chaleur suffisant si la partie extérieure est placée
à la cave, au grenier, dans des pièces annexes ou
dans des hangar.
à Installez un ventilateur supplémentaire qui possède
le même débit volumique d’air que la partie
extérieure à installer dans la pièce et qui est en
mesure de compenser les pertes de pression
supplémentaire éventuelles par des canalisation d’air.
Rayon :
50 mm
Partie extérieure
maxi.
5 resp. 8 m
Appareil intérieur
Coude élévateur d’huile
dans la conduite d’aspiration
vers la partie extérieure
1x par 2,5 mètres ascendants
Variante 1
Variante 3
Variante 2
Variante 4
