7
Instructions de montage
pour le personnel techni-
que
Remarques importantes avant l'installation
Pour ne pas atténuer le rendement de l'appareil, il est
important d'observer certaines règles fondamentales
lors de la mise en place et de l'installation des conduites
de frigorigène :
◊ Notez que la longueur maximale de la conduite de
frigorigène est de 15 mètres pour une différence de
hauteur maximale de 10 mètres.
◊ Ne rajoutez du frigorigène que si la longueur simple
de la conduite de frigorigène dépasse 5 mètres.
La quantité de frigorigène supplémentaire est préci-
sée au chapitre «Ajouter du frigorigène».
◊ Notez que les unités intérieure et extérieure de l'ins-
tallation sont adaptées l'une à l'autre.
En cas d'emploi de composants d'autres fabricants,
tout droit à la garantie expire.
◊ Contrôlez que rien ne manque dans l'emballage et
vérifiez si l'appareil présente quelque endommage-
ment apparent dû au transport.
◊ Signalez immédiatement tout vice à votre partenaire
contractuel et à l'entreprise de transport. Des récla-
mations ultérieures ne pourront pas être acceptées.
◊ Déplacez l'appareil dans son emballage d'origine
aussi près que possible du lieu de montage.
Vous évitez ainsi des endommagements dus au
transport.
◊ Avant l'installation, comparez la conformité des va-
leurs de connexion électriques avec les données ins-
crites sur la plaque signalétique.
◊ Ne retirez les chapes de protection des raccords des
appareils que juste avant de brancher les conduites
de frigorigène.
◊ Veillez à ne pas plier ni enfoncer les conduites de
frigorigène.
◊ Lors de l'installation et de l'entretien de climatiseurs,
des dangers peuvent émaner des pressions élevées
et des tensions électriques.
◊ Faites particulièrement attention lorsque les protec-
tions sont retirées.
Les composants du circuit de frigorigène peuvent
atteindre des températures supérieures à 70 °C.
◊ Sélectionnez un lieu de montage qui garantisse une
entrée et une sortie d'air dégagées.
Les écarts de sécurité sont précisés dans le des-
sin du paragraphe «Espaces libres minimums».
◊ Ne branchez l'alimentation secteur qu'à l'unité exté-
rieure. Les conduites pilotes vers l'unité intérieure
doivent être posées avec les conduites de frigori-
gène.
◊ Procédez à tous les branchements électriques
d'après les dispositions DIN et VDE en vigueur.
◊ Veillez à ce que toutes les conduites de frigorigène,
y compris tous les raccords et soupapes, présentent
une isolation thermique empêchant toute diffusion.
Erreurs d'installation à éviter
Lors de l'installation, observez impérativement les
points suivants :
◊ Posez les conduites de l'unité intérieure vers l'unité
extérieure et maintenez la longueur des conduites
de frigorigène aussi courtes que possible.
◊ N'ouvrez les soupapes d'arrêt des conduites de fri-
gorigène qu'après avoir conclu l'installation dans son
intégralité.
◊ Fixez les conduites électriques correctement aux
bornes correspondantes.
Sinon, risque d'incendie.
◊ Avec des chapes ou des rubans adhésifs, obturez
les conduites de frigorigène ouvertes pour empêcher
l'humidité de pénétrer.
◊ Evitez des courbures inutiles.
Vous réduisez ainsi la perte de pression dans les
conduites de frigorigène et garantissez le flux de re-
tour de l'huile du compresseur.
◊ Si l'unité extérieure est placée au-dessus de l'unité
intérieure, prenez des mesures particulières pour le
retour d'huile.
Voir paragraphe «Mesures pour le retour d'huile».
◊ N'installez pas l'appareil à proximité d'appareils dé-
gageant une forte chaleur, comme par ex. des surfa-
ces de réflexion vitrées.
Un montage à proximité de rayonnements thermiques
réduit l'émission de chaleur des lamelles de l'unité exté-
rieure.

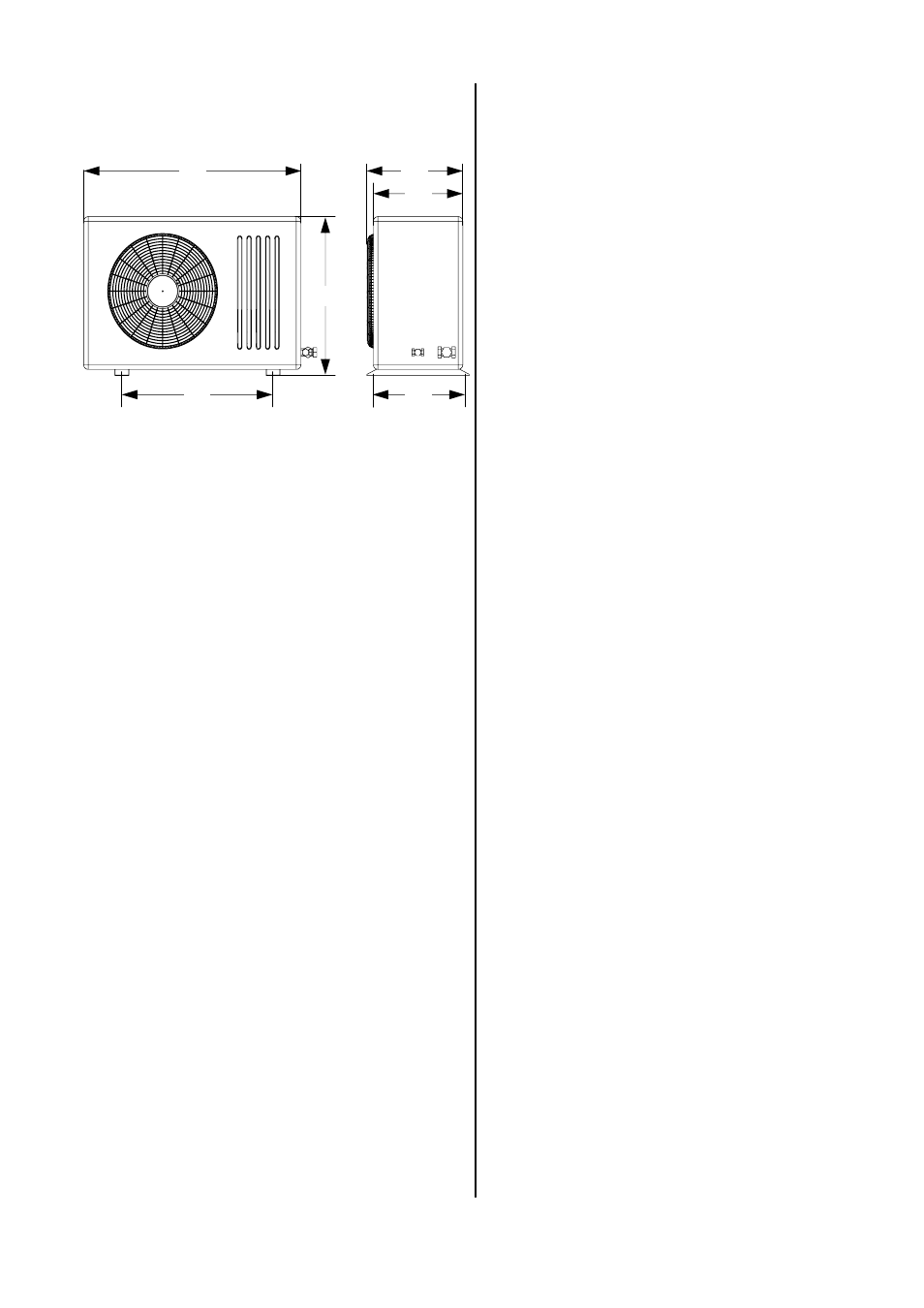

Dimensions
645
345
417 997
560 335
RKS 524
