10
Il faut générer un vide d'au moins 0,05 mbar !
Avant tout travail réalisé sur l'appareil, coupez
l'alimentation tension et protégez la machine
contre tout redémarrage.

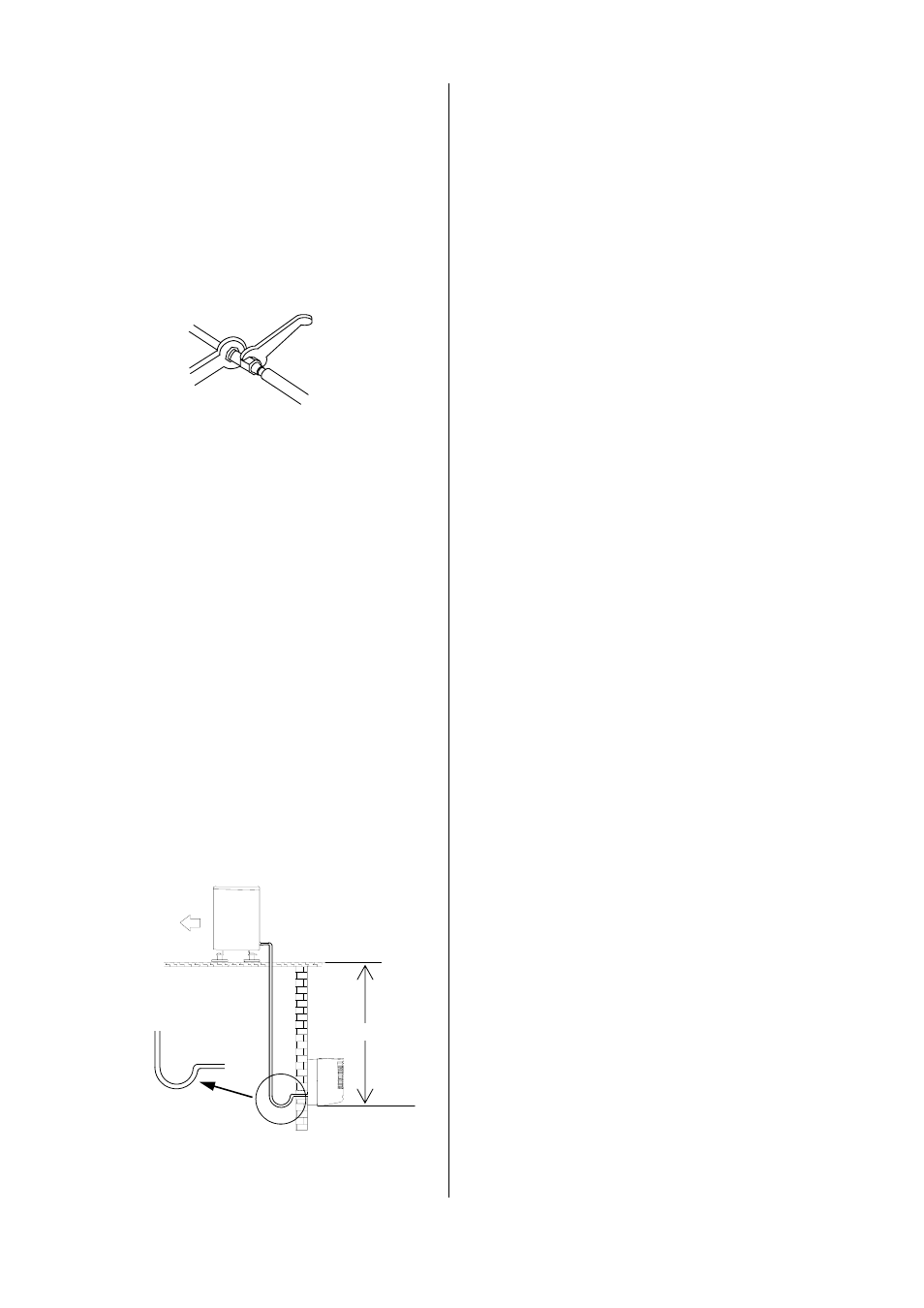

Mesures pour le retour d'huile
Si l'unité extérieure est placée au-dessus du niveau de
l'unité intérieure, prenez des mesures particulières pour
le retour d'huile.
En règle générale, on installe un coude de montée
d'huile tous les 2,5 mètres ascendants.
Rayon :
50 mm
Unité extérieure
max. 10 m
Unité intérieure
Coude de montée d'huile
dans la conduite d'aspiration
vers l'unité extérieure, tous
les 2,5 m ascendants
Vérifiez l'assignation correcte des conduites d'as-
piration et d'injection du circuit de réfrigération !
11. Assemblez les conduites de frigorigène avec les
soupapes d'arrêt d'abord manuellement pour garan-
tir un ajustage correct.
Serrer
1
ère clé à fourche
Tenir
2
e
clé à fourche
13. Dotez d'une isolation thermique adéquate les deux
conduites de frigorigène installées et leurs rac-
cords.
14. N'utilisez que des tuyaux d'isolation empêchant
toute diffusion et convenant à cette plage de tempé-
rature.
12. Puis, fixez définitivement les raccords en vous ser-
vant de deux clés à fourche d'ouverture appropriée.
Pendant le vissage, utilisez toujours une seconde
clé (voir l'illustration).
Informations complémentaires sur l'installation
◊ Si vous combinez l'unité extérieure avec certaines
unités intérieures, le branchement des conduites
peut diverger. Dans ce cas, montez sur l'unité inté-
rieure les raccords de réduction ou d'extension four-
nis à la livraison.
Si la longueur simple de la conduite de raccord dé-
passe 5 mètres, rajoutez du frigorigène lors de la
première mise en service de l'installation.
Voir au chapitre «Ajouter du frigorigène».
La durée nécessaire à la génération du vide dépend du
volume des conduites de l'unité intérieure et de la lon-
gueur des conduites de frigorigène, mais la procédure
dure cependant au moins une demi-heure.
Lorsque les gaz externes et l'humidité ont été entière-
ment dégagés du système, refermez les vannes de la
station du manomètre et ouvrez celles de l'unité exté-
rieure comme décrit au chapitre «Mise en service».
Contrôle de l'étanchéité
Lorsque tous les branchements sont réalisés, reliez la
station du manomètre aux raccords correspondants de
la vanne Schrader:
rouge = petite vanne = pression d'injection
bleu = grande vanne = pression d'aspiration
Après le branchement, vérifiez l'étanchéité avec de
l'azote sec.
A cet effet, pulvérisez les branchements avec un spray
de détection de fuites. Si des bulles sont visibles, le
raccord n'est pas correct. Dans ce cas, resserrez le rac-
cord ou procédez à un nouveau bordage.
Après avoir contrôlé l'étanchéité, éliminez la surpres-
sion des conduites de frigorigène et mettez une pompe
à vide en marche avec une pression partielle finale ab-
solue d'au moins 0,01 mbar pour générer un vide dans
les conduites. En même temps, l'humidité est extraite
des conduites.
Branchement électrique
Vous devez poser une alimentation secteur vers l'unité
extérieure ainsi qu'un câble pilote à 4 conducteurs de
l'unité extérieure vers l'unité intérieure.
Tous les travaux électriques ne doivent être réalisés
que par un personnel autorisé conformément aux dis-
positions correspondantes.
Pour le montage et la mise en service, observez les di-
rectives locales ainsi que les prescriptions des entrepri-
ses locales de distribution d'énergie.
Les branchements de l'unité extérieure se trouvent à
l'intérieur de l'appareil, au-dessus des soupapes de rac-
cord de frigorigène.
La section de câble de l'alimentation électrique dépend
des conditions constructives et de la puissance absor-
bée de l'appareil.
Pour les conduites pilotes, nous recommandons d'utili-
ser un câble blindé d'une section d'au moins 1,5 mm².
