8
Ces zones de protection servent à assurer une aspiration
et une évacuation libres de l’air, à garantir un espace
suffisant pour effectuer la maintenance et les répara-
tions et à protéger l’appareil de dommages.

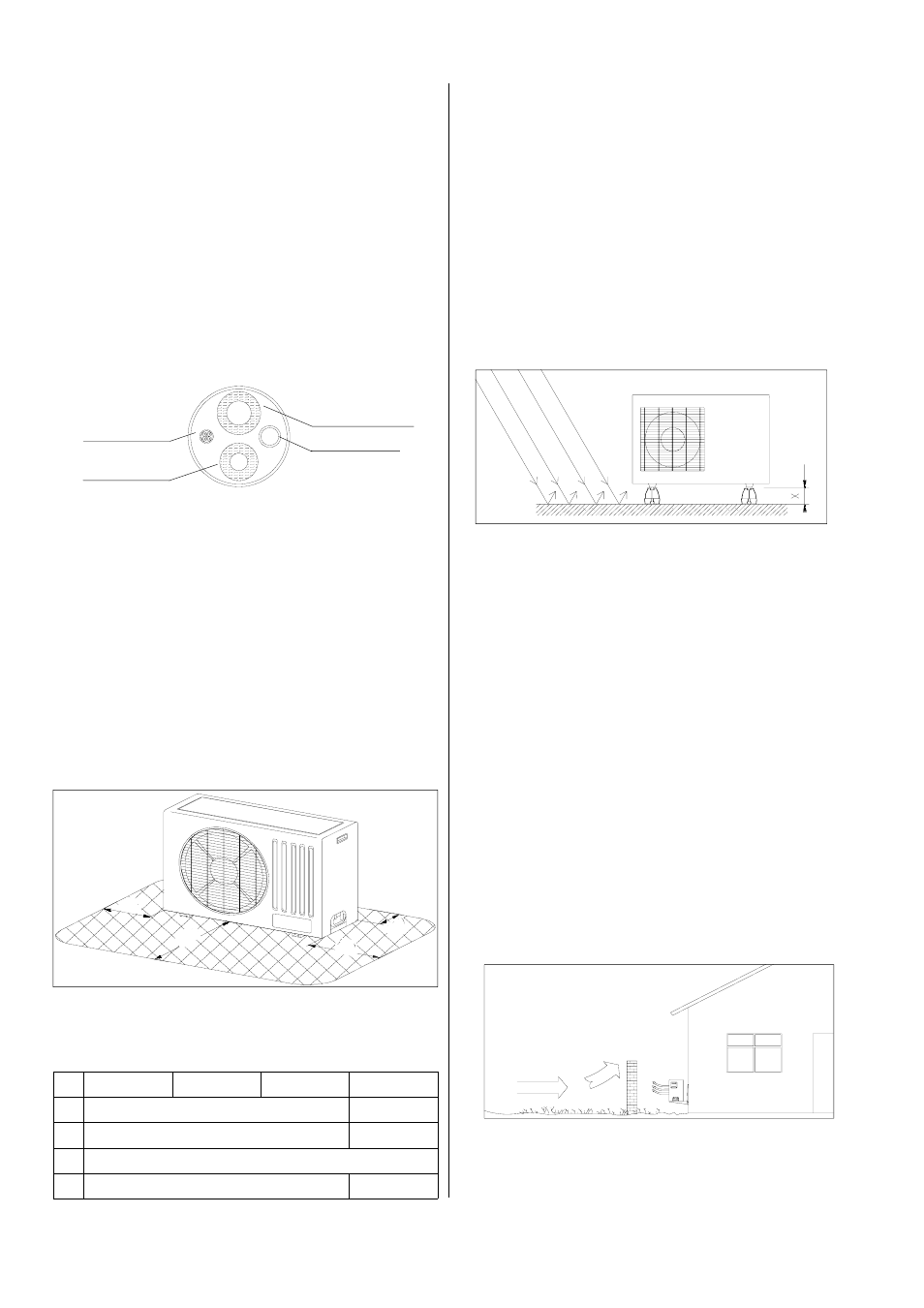

Dégagements minimaux
L’illustration ci-dessous indique les écartements mini-
maux à respecter pour un fonctionnement parfait des
appareils.
D
C
B
A
RKS 510 RKS 513 RKS 518 RKS 524
A 200 mm 300 mm
B 700 mm 900 mm
C 400 mm
D 175 mm 100 mm
Passages muraux
Pour pouvoir établir la liaison entre l’appareil intérieur et
la partie extérieure, il est impératif de réaliser des pas-
sages muraux. Veuillez observer les points suivants :
◊ Il faut réaliser une ouverture d’au moins 70 mm de
diamètre.
◊ Cette ouverture doit présenter une déclivité d’au
moins 10 mm entre l’intérieur et l’extérieur.
◊ Avant le début des travaux, assurez-vous qu’aucune
ligne d’alimentation (eau, etc.) ne se trouve dans la
zone de l’ouverture murale.
◊ Nous recommandons de rembourrer l’intérieur du
trou ou de l’isoler, p.ex. avec un tube PVC, à fin d’é-
viter tous dommages aux conduites.
Ligne pilote
Ligne d’aspiration
de réfrigérant
Ligne d’eau de
condensation
Ligne d’injection
de réfrigérant
◊ En cas d’utilisation de lignes de jonction de réfrigé-
rant REMKO, la ligne pilote électrique et la ligne de
condensat doivent être mises en œuvre par le client.
L’ouverture à réaliser doit donc être ajustée aux li-
gnes utilisées.
◊ Une fois le montage effectué, le passage mural doit
être obstrué au moyen d’un composant d’étanchéité
approprié.
N’utilisez pas de matériaux contenant du ciment ou
du calcaire !
Lieu d’implantation de la partie extérieure
L’emplacement de l’appareil doit être horizontal, plan et
solide. L’appareil doit également être sécurisé contre
tout basculement.
La partie extérieure peut être installée aussi bien à l’ex-
térieur qu’à l’intérieur d’un bâtiment. En cas de montage
extérieur, veuillez respecter les consignes suivantes
afin de protéger l’appareil des intempéries.
Cela permet d’éviter l’encrassement et la rouille par
le dessous causés par les projections d’eau de pluie.
Pluie :
En cas de montage au sol ou sur un toit, l’appareil
doit être installé avec un écartement d’au moins 10
cm du sol (cote X sur le dessin ci-dessous).
Soleil :
L’échangeur thermique à lamelles (condensateur) de la
partie extérieure est un élément dégageant de la chaleur.
Le rayonnement solaire accroît encore la température
des lamelles et réduit donc le dégagement de chaleur
de l’échangeur.
Dans la mesure du possible, la partie extérieure doit
être installée sur la façade nord du bâtiment.
En cas de besoin, il faut aménager un moyen d’assurer
de l’ombre, par exemple par une petite toiture. Le flux
d’air chaud qui s’échappe ne doit cependant pas être
gêné par l’aménagement effectué.
Vent :
Si l’appareil est installé dans des régions venteuses, il
faut veiller à ce que le flux d’air chaud qui s’échappe
soit dissipé avec les vents dominants.
Si cela n’est pas possible, prévoyez éventuellement
une protection contre le vent au niveau du bâtiment, en
veillant à ce qu’elle ne gêne pas l’alimentation en air de
l’appareil.
vent
