10
Il faut générer un vide d’au moins 0,05 mbar !
Avant tous travaux sur l’appareil, il est impératif de
couper l’alimentation électrique et de la sécuriser
contre tout réenclenchement intempestif !

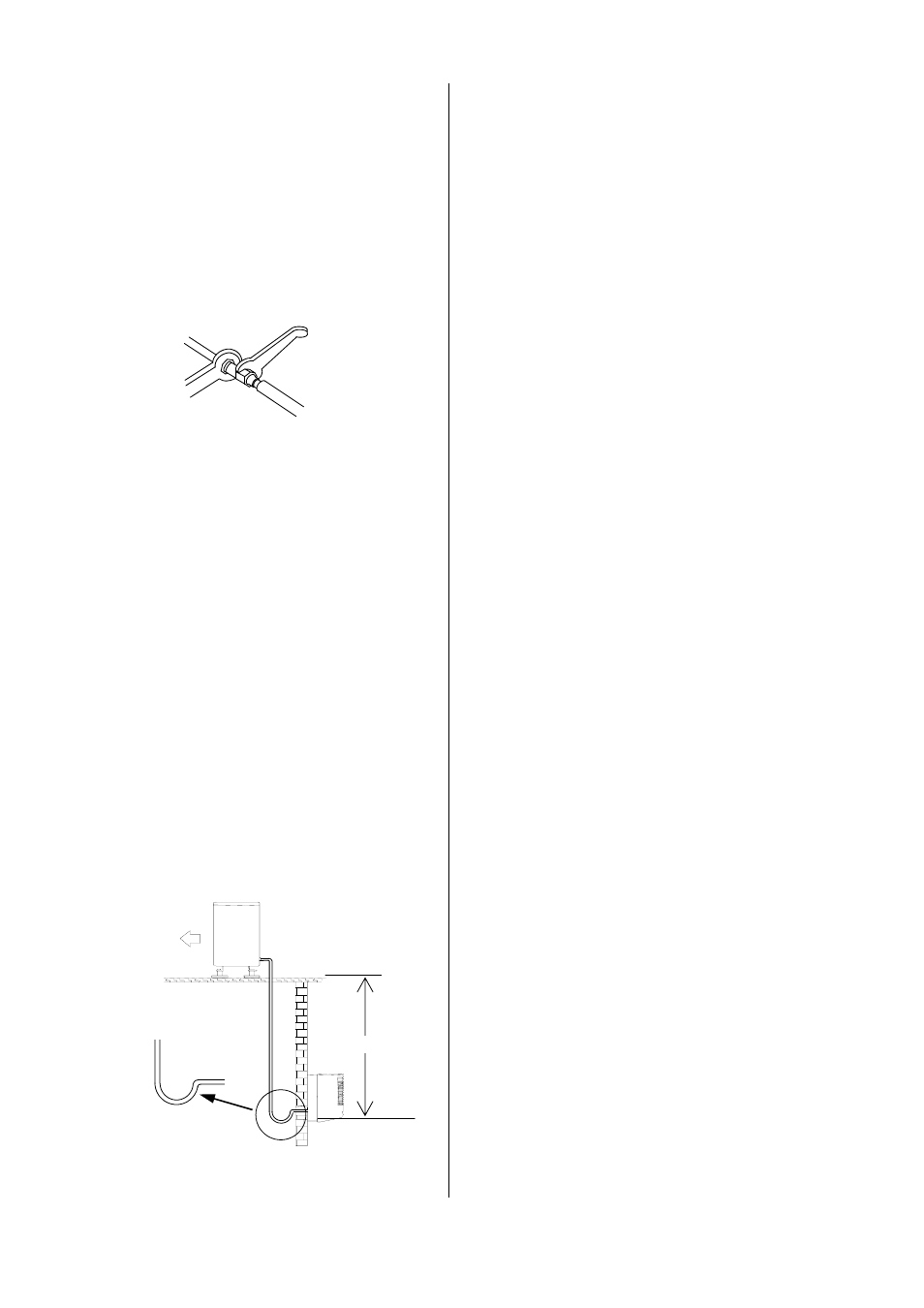

Mesures de remise en circulation de l’huile
Si la partie extérieure est placée à un niveau plus élevé
que l’appareil intérieur, il faut prendre des mesures ap-
propriées de remise en circulation de l’huile.
En règle générale, on installe un coude élévateur
d’huile tous les 2,5 mètres ascendants.
Rayon :
50 mm
Partie extérieure
maxi. 10 m
Appareil intérieur
Coude élévateur d’huile dans
la conduite d’aspiration vers
la partie extérieure
1x par 2,5 mètres ascendants.
Il est impératif de contrôler que les conduites d’in-
jection et d’aspiration du circuit frigorifique cor-
respondent bien.
11. Effectuez d’abord manuellement la jonction entre
les conduites du produit réfrigérant et les valves
d’arrêt pour garantir un ajustement correct.
Serrer à bloc
1ère clé à fourche
Maintenir à contre
2ème clé à fourche
13. Équipez les deux conduites du produit réfrigérant
installées, y compris les raccords, d’une isolation
thermique appropriée.
14. Utilisez uniquement des tuyaux d’isolation étanches
à la diffusion et adaptés à la plage de température.
12. Fixez alors définitivement les raccords vissés au
moyen de 2 clés à fourche d’ouverture adéquate.
Pendant le vissage, maintenez dans tous les cas à
contre au moyen d’une clé à fourche. (voir dessin)
Remarques complémentaires pour l’installation.
◊ Si la partie extérieure est combinée à certains appa-
reils intérieurs, le raccord des conduites du produit
réfrigérant peut être différent. Dans ce cas, montez
sur l’appareil intérieur les raccords vissés de déduc-
tion ou d’extension qui sont compris dans la livraison.
Si la longueur simple de la ligne de jonction est
supérieure à 5 m, il faut ajouter du produit réfrigé-
rant lors de la première mise en service de l’instal-
lation.
Consultez le chapitre „Appoint du réfrigérant“.
La durée de génération du vide est fonction du volume
des conduites tubulaires de l’appareil intérieur et de la
longueur des conduites du produit réfrigérant, la procé-
dure durant toutefois au moins 30 minutes.
Lorsque les gaz étrangers et l’humidité sont totalement
éliminés du système, les vannes de la station manomé-
trique sont fermées et les vannes de la partie extérieure
sont ouvertes, comme décrit au point „Mise en service“.
Contrôle d’étanchéité
Lorsque tous les raccordements sont effectués, la sta-
tion manométrique est connectée ainsi aux raccords de
valve Schrader correspondants :
rouge = petite valve = pression d’injection.
bleu = grande valve = pression d’aspiration.
Une fois le raccordement effectué, le contrôle d’étan-
chéité est réalisé avec de l’azote séché.
Pour effectuer le contrôle, les liaisons établies sont pul-
vérisées avec un spray de détection de fuites. Si des
bulles sont visibles, c’est que le raccordement n’est pas
réalisé correctement. Resserrez alors le raccord vissé
ou réalisez le cas échéant un nouveau rebord.
Une fois le contrôle d’étanchéité effectué, la surpres-
sion est détendue dans les conduites du produit réfrigé-
rant et la pompe à dépression avec une pression par-
tielle finale absolue de mini. 0,01 mbar est mise en mar-
che pour créer un espace vide d’air dans les conduites.
De plus, l’humidité présente est éliminée des conduites.
Branchement électrique
Il faut installer une alimentation secteur vers la partie
extérieure, ainsi qu’une ligne pilote à quatre conducteurs
de la partie extérieure vers l’appareil intérieur.
Toutes les installations électriques doivent impérative-
ment être réalisées par un professionnel autorisé
conformément aux prescriptions en vigueur.
Pour l’implantation et la mise en service, il faut respec-
ter les directives d’utilisation locales ainsi que les consi-
gnes des sociétés locales d’approvisionnement en
énergie.
Les branchements de la partie extérieure se trouvent
dans l’appareil, au-dessus des valves de raccordement.
La section de l’alimentation secteur est fonction de la
configuration des bâtiments et de la puissance connec-
tée des appareils.
Pour les lignes pilotes, nous recommandons une sec-
tion minimale de 1,5 mm² ainsi que l’emploi de câbles
blindés.
