Branchement électrique
Dans le cas des unités MVT 600-
950 DC, vous devez installer un
câble d‘alimentation vers l‘unité
extérieure, ainsi que le câble
de commande à 4 brins fourni
de l‘unité intérieure vers l‘unité
extérieure.
Nous vous recommandons
d’utiliser en tant que câbles de
commande un câble d’une section
minimale de 1,5 mm².
Raccordement de l‘unité extérieure
Avant de commencer le
branchement, respectez les
consignes suivantes :
■
Les bornes de raccordement
doivent être installées par le
client à proximité de l‘unité
extérieure.
Nous recommandons l‘installa-
tion d‘un interrupteur principal/
de réparation.
(illustration 9) .
■
La tension alimente l’unité
intérieure par le biais de la
conduite de raccordement de
l‘unité extérieure.
■
La protection électrique de
l’installation doit être conforme
aux caractéristiques techniques.
Veillez à respecter les sections
nécessaires !
■
Si l’unité extérieure est montée
au plafond, veillez à ce qu’elle
soit protégée de la foudre.
■
Identifiez le câble de commande
électrique et les conduites de
frigorigène correspondantes
de chaque unité intérieure en
leur apposant la même lettre de
l’alphabet (A à D).

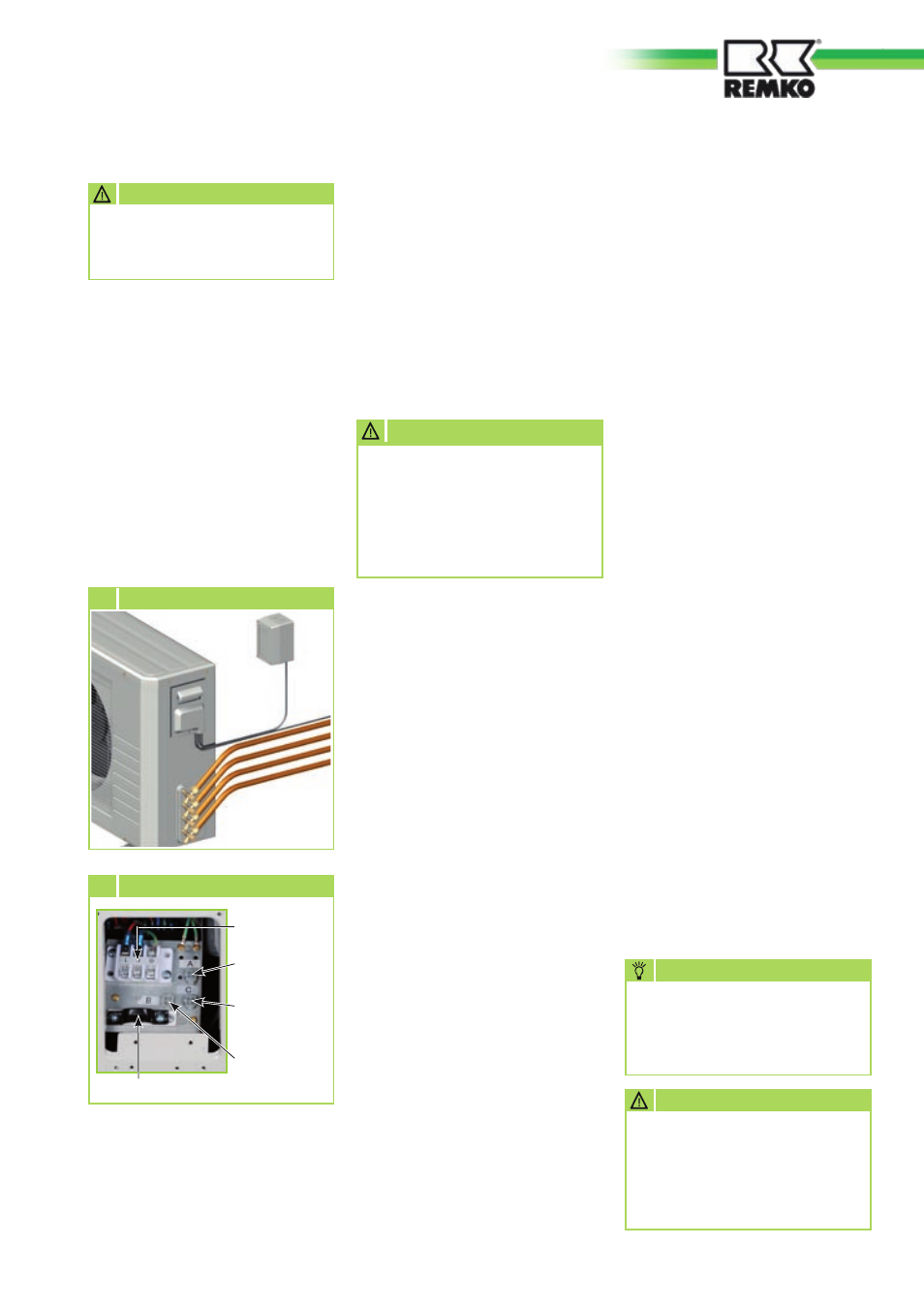

9 Raccordement de l’unité extérieure
Un vide de min. 20 mbar
doit impérativement être
généré !
ATTENTION
La durée nécessaire pour la génération
du vide varie en fonction du volume
des conduites de l‘unité intérieure
et de la longueur des conduites de
condensat. La procédure dure toutefois
au moins 60 minutes.
Une fois le système entièrement
exempt de gaz étrangers et
d‘humidité, les vannes de la station-
manomètre sont fermées et celles de
l‘unité extérieure sont ouvertes comme
décrit au chapitre « Mise en service ».
Toutes les installations électriques
doivent impérativement être
réalisées par des entreprises spé-
cialisées. Les raccords électriques
doivent être montés uniquement
si l‘installation est hors tension.
ATTENTION
10 Raccordement du câble
Collier de fixation
Connecteur du câble
de commande de
l‘unité intérieure A
Connecteur du câble
de commande de
l‘unité intérieure C
Connecteur du câble
de commande de
l‘unité intérieure B
Bornier
Câble d‘alimentation
■
Raccordez les conduites aux
raccords identifiés par la même
lettre.
Si vous intervertissez les câbles
de commande et les conduites
de frigorigène, des conséquences
irréversibles peuvent se produire,
comme l‘endommagement du
compresseur !
Pour le branchement du câble,
procédez comme suit :
1. Retirez la paroi latérale située
au niveau du raccord.
2. Choisissez la section de la ligne
de raccordement en vous référant
aux prescriptions applicables.
3. Introduisez les câbles dans les
bagues de protection d’angle
de la tôle de raccordement fixe.
4. Branchez le câble de
commande dans le connecteur
correspondant. Veillez à la
bonne affectation des circuits.
5. Si les câbles de commande
fournis sont trop courts, vous
pouvez les débrancher de
l’unité intérieure et utiliser une
rallonge adaptée.
6. Ancrez le câble dans le collier
de fixation et assemblez de
nouveau l‘appareil.
Contrôlez et, si nécessaire,
corrigez la fixation et le contact
de tous les branchements
électriques enfichables et des
serre-fils.
ATTENTION
Dans le cas d‘unités
intérieures, des câbles de
capteur ou de commande sont
nécessaires.
REMARQUE
