v
Câble de commande
Conduite de condensat
Conduite d‘injection
Conduite d‘aspiration
Tuyau PVC

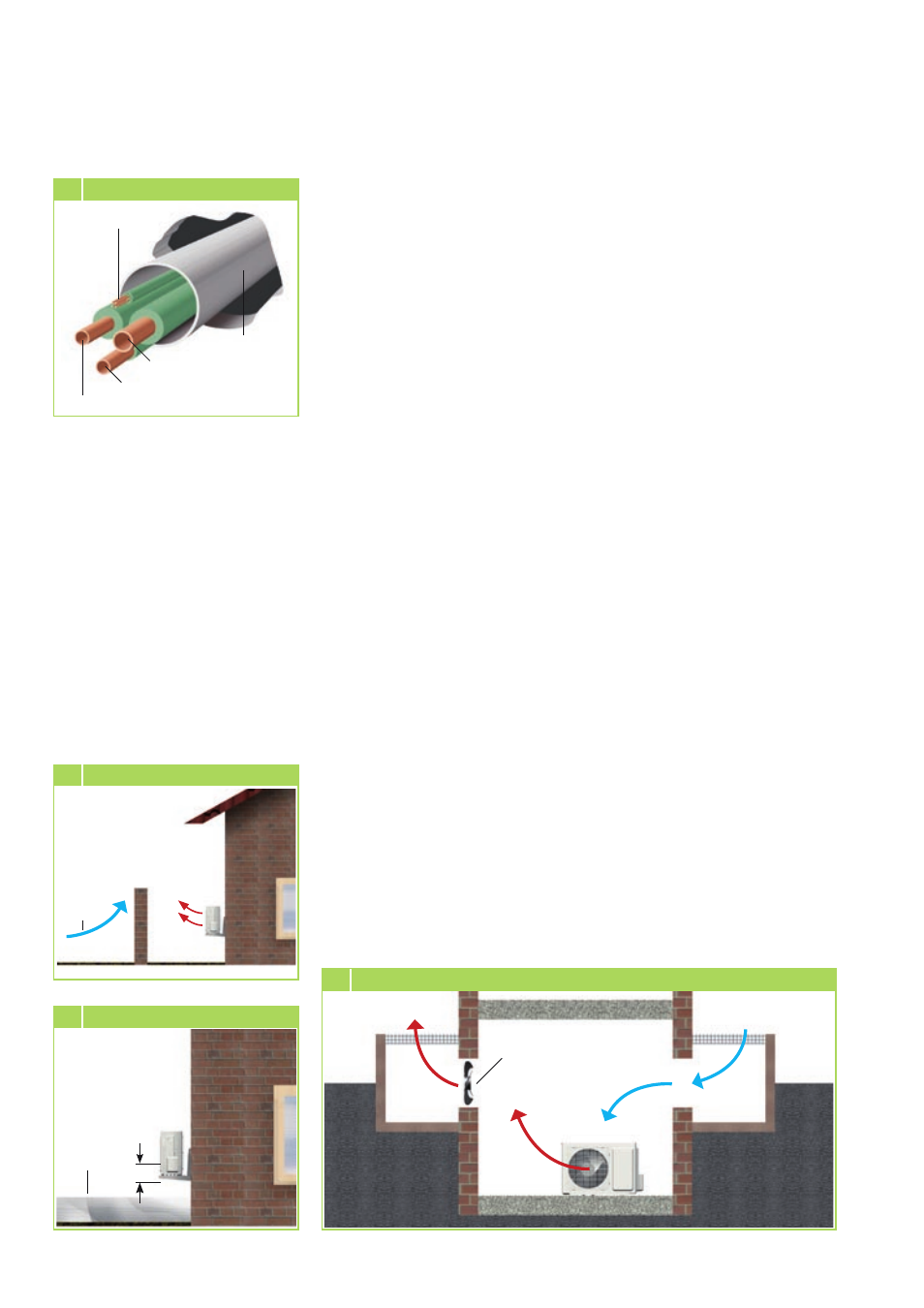

1 Conduites à travers le perçage mural
Choix du lieu d‘installation
L’unité extérieure a été conçue
pour être montée horizontalement
sur pied et en extérieur.
Le lieu d’installation de l’appareil
doit être horizontal, plan et solide.
En outre, il convient de fixer
l’appareil de manière à prévenir
tout risque de basculement.
L’unité extérieure peut être montée
en extérieur mais également en
intérieur, dans un bâtiment.
Pour le montage en extérieur,
respectez les consignes suivantes
afin de protéger l’appareil des
facteurs météorologiques.
Pluie
En cas de montage au sol ou sur
toit, respectez une distance min.
de 10 cm.
Une console de sol est disponible
en tant qu’accessoire.
Soleil
Le condenseur de l’unité extérieure
génère de la chaleur.
Les rayons solaires augmentent
la température des lamelles et
réduisent ainsi la diffusion de
chaleur du condenseur.
Si possible, installez l’unité
extérieure sur la façade nord du
bâtiment concerné.
En cas de besoin, prévoyez un
dispositif d’ombrage. Utilisez par
exemple, une petite couverture.
Toutefois, les mesures choisies ne
doivent en aucun cas influencer sur
le débit d’air chaud émis.
Vent
Lorsque l‘appareil est installé dans
des zones essentiellement venteuses,
veillez à ce que le débit d’air chaud
émis soit évacué dans le même sens
que la direction principale du vent.
En cas d’impossibilité, prévoyez
éventuellement un système de
protection contre le vent
(illustration 2) .
Assurez-vous que le système de
protection contre le vent n’entrave
pas l’alimentation en air de
l’appareil.
Vent
2 Protection contre le vent
20 cm
Neige
3 Distance minimale par rapport à la neige
Neige
Dans les régions sujettes à de
fortes chutes de neige, prévoyez
un montage mural de l’appareil.
Dans ce cas, installez ce dernier à
une distance min. de 20 cm au-
dessus de la hauteur prévue de la
couverture neigeuse afin d’éviter
l’infiltration de neige dans l’unité
extérieure (illustration 3).
La console murale est disponible
en tant qu’accessoire.
Installation en intérieur
■
Veillez à garantir une
évacuation suffisante de la
chaleur lorsque l‘unité est
installée dans une cave, sous
les combles, dans des pièces
annexes ou dans des ateliers
(illustration 4) .
■
Installez un ventilateur
supplémentaire disposant d‘un
débit d‘air volumique identique
à celui de l‘unité extérieure à
monter dans la pièce et pouvant
compenser pour les éventuelles
pertes de pression additionnelles
par des canaux d‘air
(illustration 4) .
■
Veillez à garantir en
permanence une alimentation
en air depuis l’extérieur,
si possible, par le biais
d’ouvertures d’aération
suffisantes (illustration 4).
■
Conformez-vous aux consignes
et directives relatives à la stabilité
et à la technique de construction
pour le bâtiment et prévoyez, le cas
échéant, une isolation phonique.
Air chaud
Air froid
Air frais
Puits de
lumière
Unité extérieure
Air chaud
Puits de
lumière
Ventilateur
supplémentaire
4 Installation en intérieur
