14

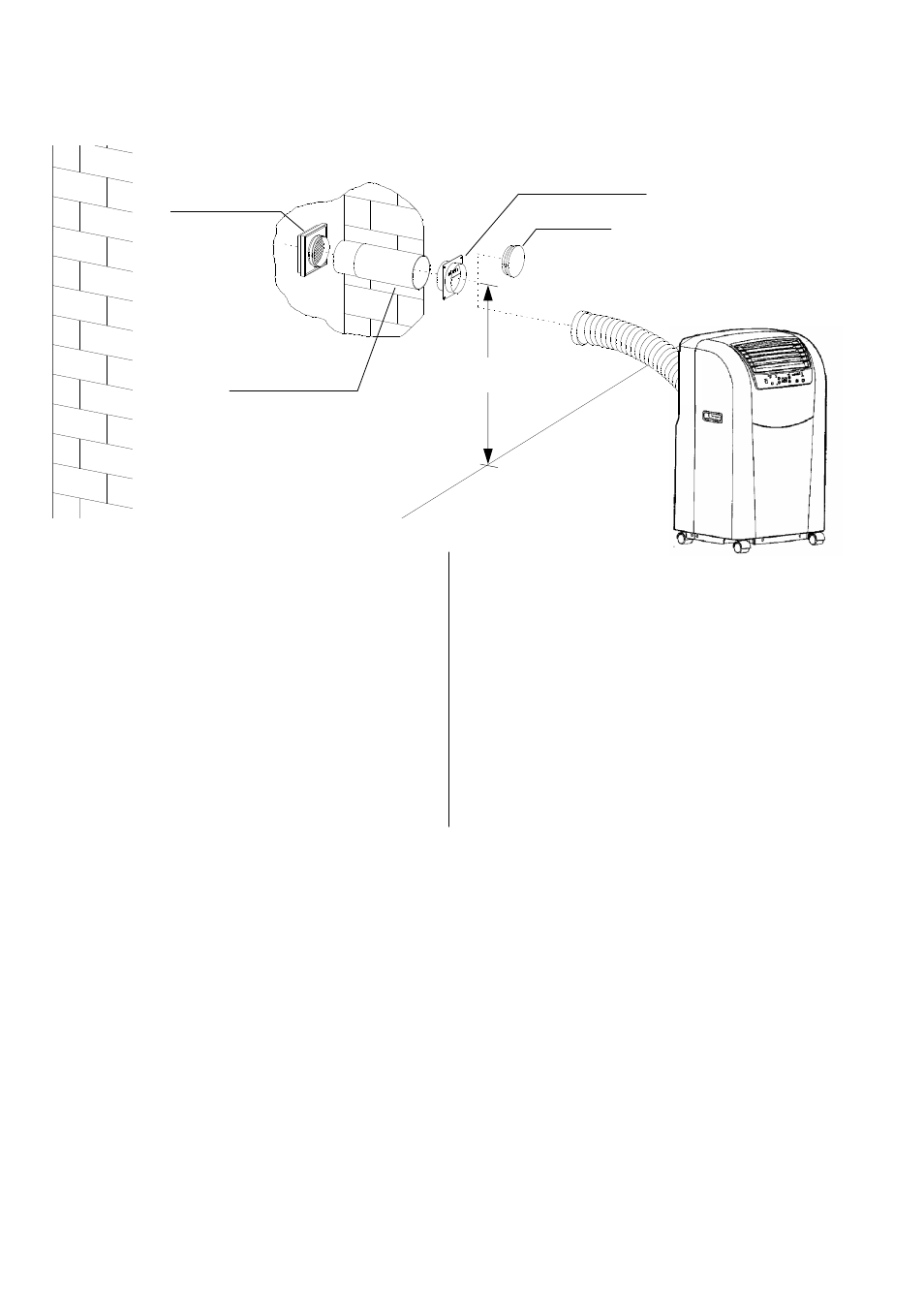

Schéma d'installation du passage mural
Instructions d'installation
1. Effectuez un trou central dans la paroi extérieure
(épaisseur de mur max. 480 mm) d'un diamètre d'au
moins 135 mm.
Attention aux éventuelles conduites d'alimentation
se trouvant dans ce secteur!
2. Placez le tube coulissant dans le passage mural de
telle sorte que le tube extérieur (grand diamètre) se
trouve sur la partie intérieure du mur.
Pour éviter des ponts thermiques, isolez le tube
avec un matériau approprié.
3. Emmurez le tube coulissant dans le trou de telle
sorte qu'il soit aligné avec les deux côtés du mur.
4. Fixez la grille de protection sur le côté extérieur du
mur avec quatre vis.
Montez la grille en prenant garde au déflecteur de
pluie.
5. Placez le clapet de retenue à l'intérieur et fixez-le
également avec quatre vis.
Le mot « haut » du clapet de retenue doit être lisible
de l'intérieur !
6. Lors de la mise hors service de l'appareil, par ex.
avant le début de la période d'hiver, refermez l'ori-
fice du clapet de retenue à l'aide du couvercle pour
empêcher une circulation de l'air.
Grille extérieure
Clapet de retenue
Couvercle
Tube télescopique min. 400 mm
