REMKO MKT
7
6
4
14
1
5
2
3
Emetteur infra-
rouge
5

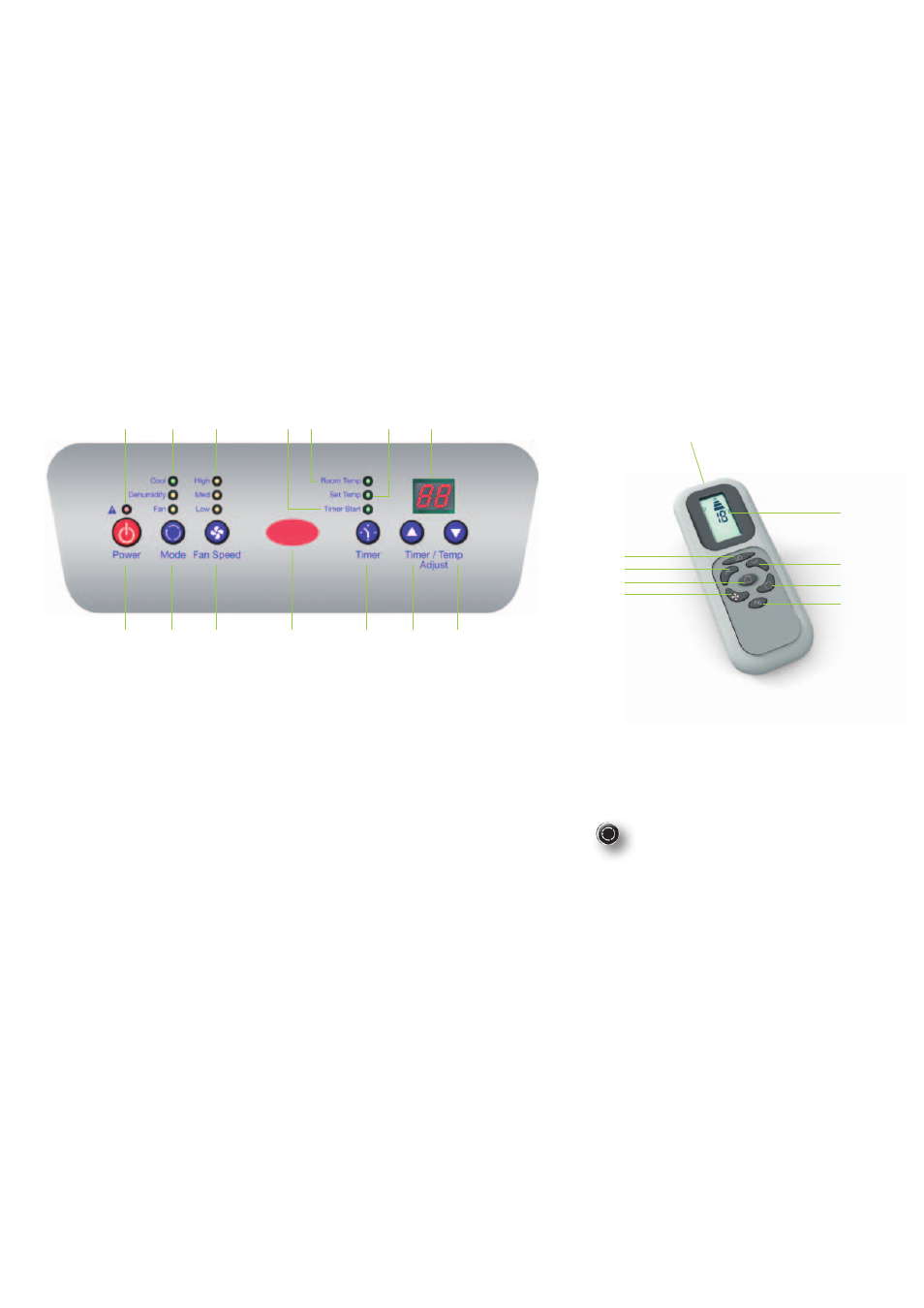

1 Touche Marche/Arrêt „Power“
2 Touche de mode de service „Mode“
3 Touche de ventilateur „Fan Speed“
4 Touche de minuterie „Timer“
5+6 Touches de réglage température/heure
„Timer/Temp Adjust“: 5 „+“, 6 „-“
7 Afficheur
8 DEL de dérangement rouge : réservoir plein (p. 7, Elimination de dérangements)
Un signal acoustique et optique indique que l‘interrupteur à flotteur du réservoir
interne a désactivé l‘appareil. Le signal acoustique s‘éteint rapidement, la DEL
reste allumée.
9 DEL de mode de service
Vert : refroidissement „Cool“
Orange : déshumidification „Dehumidify“ Jaune : ventilation „Fan“
10 DEL orange niveau de ventilateur,
vitesse de ventilateur haute / moyenne / basse „High“/„Med“/„Low“
11 DEL verte temporisation „Timer“
12 DEL verte température ambiante„Room Temp“
(quand cette DEL brille, l‘écran (7)
affiche la température ambiante actuelle)
13 DEL verte température de consigne „SetTemp“
14 Touche de commutation, °C/°F“ (uniquement sur la télécommande)
Manipulation
L‘appareil peut être contrôlé confortable-
ment depuis le tableau de commande se
trouvant sur l‘appareil ou avec la télécom-
mande infrarouge. Les touches portant le
même symbole ont la même fonction.
Sélection des modes de service „Mode“
(2)
■ ■ Refroidissement „Cool“
L‘appareil sert au refroidissement ambiant.
Il filtre et déshumidifie l‘air et crée ainsi un
climat ambiant confortable.
■ Déshumidification „Dehumidify“
En mode de déshumidification, de l‘humidité
est soustraite à l‘air ambiant.
■ Ventilation „Fan“
L‘appareil fait circuler l‘air ambiant, filtre
celui-ci et garantit un courant d‘air régulier.
Fig. 12
Télécommande infra-
rouge
■ Orientez l‘émetteur infrarouge de la té-
lécommande vers l‘émetteur du tableau
de commande.
■ Pour que le signal puisse être reçu
clairement aucun objet ne doit se trou-
ver entre la télécommande et l‘appareil
(portée env. 5 m).
■ La bonne réception est confirmée par
un signal acoustique.
1
Récepteur
infraroge
2 3 4 5 6
8 9 10 11 12 13 7
Fig. 11
Tableau de commande
