Structure de l‘appareil – REMKO MKT 250 Manuel d'utilisation

Page 3

Advertising
background image

4

Livraison

Avant leur livraison, tous les
appareils sont soigneusement
emballés. Contrôlez l‘appareil dès
sa réception. Notez d‘éventuels
dommages ou pièces manquantes
sur le bon de livraison et infor-
mez-en le transporteur et votre
partenaire contractuel. Aucune
garantie ne sera assumée pour des
réclamations ultérieures.

Installation de l‘appareil

Veillez à ce que tous les
orifices d‘aspiration et
d‘évacuation d‘air soient
dégagés, observez les espaces
minimum (fig. 2).

Posez l‘appareil sur un support
fixe et stable (fig. 3).

Veillez à ne pas exposer direc-
tement des personnes ou des
objets sensibles (plantes, etc.)
au courant d‘air sortant.

Branchez l‘appareil à une prise
de courant 230V/50Hz instal-
lée dans les règles (fig.5).

Pour mettre les piles dans
la télécommande, ouvrez
le compartiment à piles au

dos de la télécommande et
placez-les en respectant la
bonne polarité. Notez le repère
à l‘intérieur du compartiment
(fig. 6).

Contrôlez la présence et la
mise en place correcte du bou-
chon d‘écoulement de l‘eau de
condensation. De l‘eau risque
sinon de s‘échapper.

Guidage de l‘air d‘évacuation

En mode de refroidissement,
l‘appareil génère de l‘air chaud et
humide qui doit être évacué vers
l‘extérieur pour assurer l‘effet de
refroidissement.

Observez les remarques suivantes

Branchez le tuyau d‘air
sortant fourni dans l‘orifice
d‘évacuation à l‘arrière de
l‘appareil.

Verrouillez les deux crantages
de l‘orifice d‘air d‘évacuation
dans les deux orifices du
tuyau.

Le tuyau doit être aussi court
que possible (max. 1 400 mm).

Posez le tuyau en respec-
tant toujours une inclinaison
permanente de l‘appareil vers
le mur ou la fenêtre. Observez

un large rayon de courbure
(fig. 7).

Il est interdit de rallonger le
tuyau d‘air d‘évacuation.

Fenêtre basculante
·

Reliez le tuyau d‘air

d‘évacuation à la buse et à
l‘appareil.

· Ouvrez la fenêtre et posez la

buse plate entre la barre et le
cadre de la fenêtre (fig. 8).

Fenêtre à deux battants

Placez la buse plate entre les
battants, fermez la fenêtre
autant que possible et retenez
les battants avec un ruban de
fixation (fig. 9).

Passage mural
En cas d‘installation fixe (p.
9, fig. 19), l‘air d‘évacuation
est rejeté vers l‘extérieur par
l‘appareil via le tuyau d‘air
d‘évacuation à travers le passa-
ge mural (fig. 10).

Structure de l‘appareil

Fig. 8

Accrocher la

buse à une fenêtre
basculante

Fig. 9

Fixer la fenêtre à deux

battants avec un ruban

Fig. 10

Installation fixe avec

passage mural (accessoires, non
fourni)

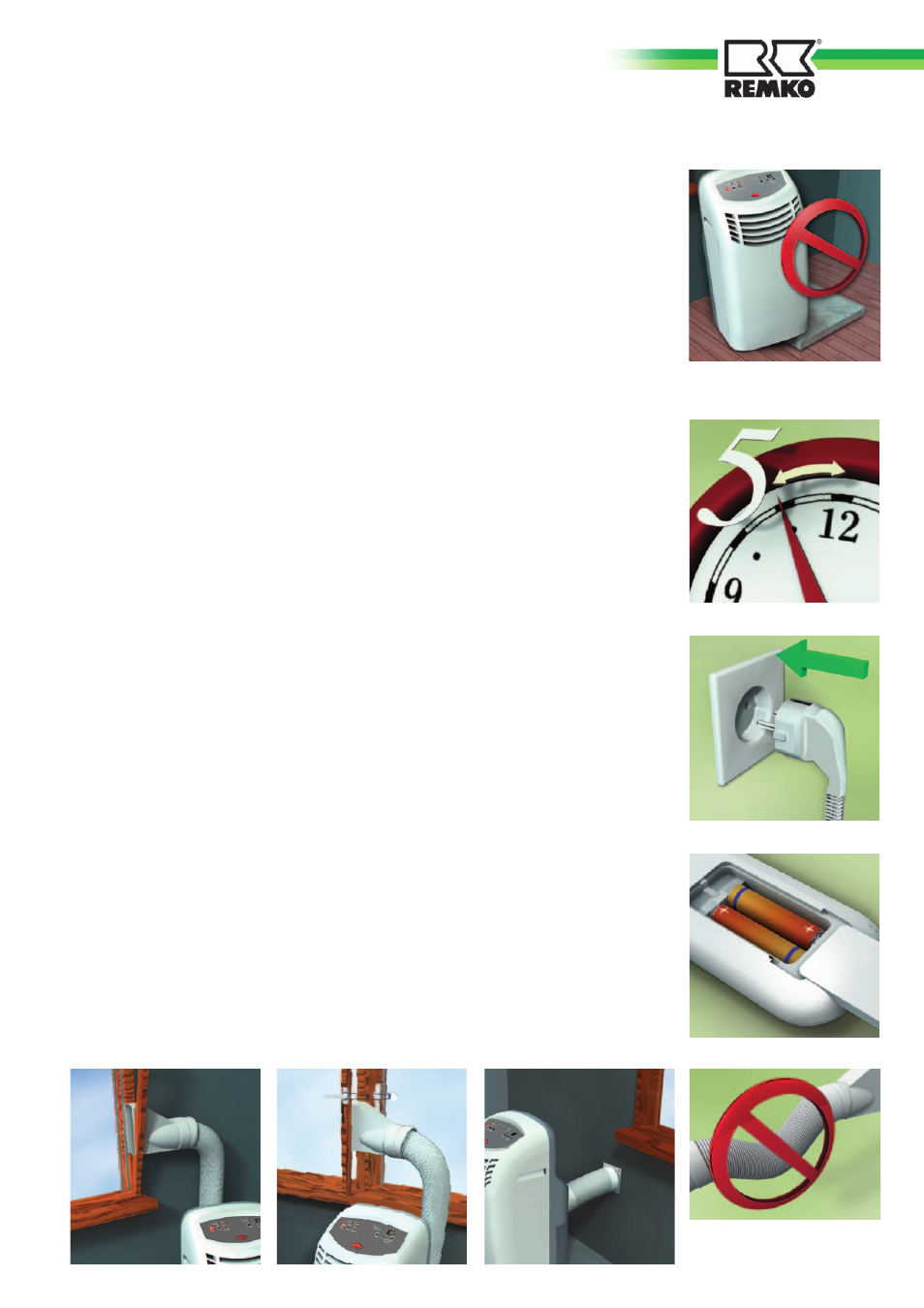

Fig. 3 Installation verticale sur
fond stable et plan

Fig. 4 Attendre 5 minutes

Fig. 5 230 V / 50 Hz

Fig. 6 Télécommande

Fig. 7 Le tuyau d‘air
d‘évacuation doit monter en
permanence
