REMKO MXW 202 Manuel d'utilisation
Page 29
Advertising
MXW 352
3
4
CE-KFR26G/BP3N1Y-11M.D.11.NP2-1
202302130860
C
N
16
CN12_1
CN12_2
N
CN11
CN4
SW1
CN5
CN9
CN8
C
N
10
A
B
C
D
A
1
2
3
4
6
5

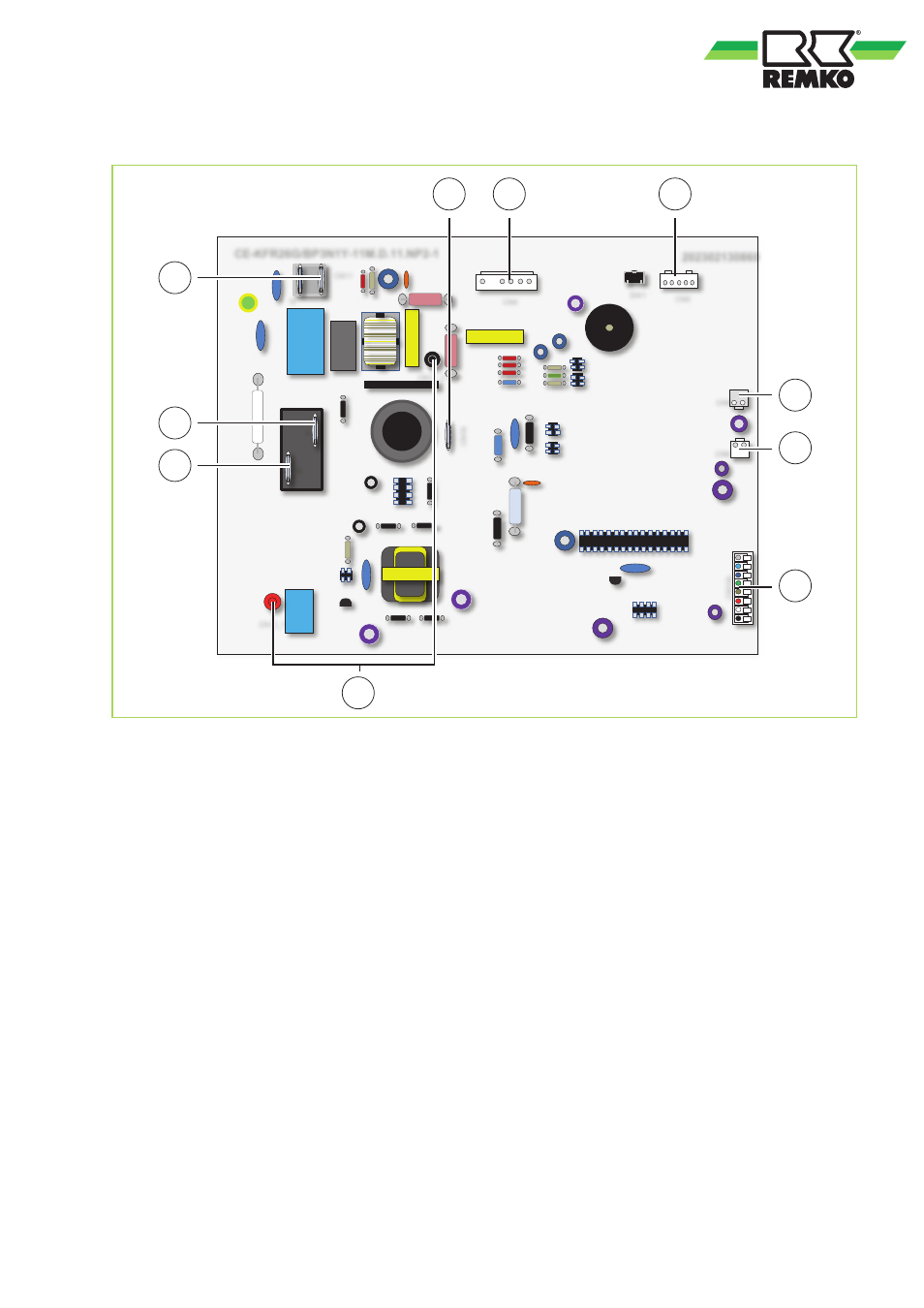

Fig. 34: Schéma de câblage électrique
A:
Connexion au bornier de l'unité intérieure
(Contact: S)
B:
Connexion au bornier de l'unité intérieure
(Contact: N)
C:
Connexion au bornier de l'unité intérieure
(Contact: 1)
D:
Connexion au bornier de l'unité intérieure
(Contact: L)
1:
Moteur du ventilateur de l'évaporateur
2:
Moteur oscillant
3:
Capteur de l'évaporateur
4:
Capteur de recirculation de l'air
5:
Écran d'affichage
6:
Générateur d'ions
29
