8

Raccordement électrique

8.1

Remarques générales

Installez une alimentation sur l'unité intérieure et

un câble de commande à 4 brins relié à l'unité

extérieure et protégez-les par des fusibles.

DANGER !

Toutes les installations électriques doivent

impérativement être réalisées par des entre-

prises spécialisées. Les raccords électriques

doivent être montés uniquement si l'installation

est hors tension.

REMARQUE !

Le raccord électrique des appareils doit être

effectué conformément aux prescriptions

locales sur un disjoncteur à courant de défaut

et être réalisé par des électriciens.

n

Nous recommandons d'installer côté client un

interrupteur principal / de réparation à proxi-

mité de l'appareil.

n

Le bornier pour les raccords se trouve sur l'ar-

rière de l'appareil. Après l'installation, des

mesures peuvent être effectuées depuis l'avant

pour contrôler la distance au capot.

n

Si une pompe à condensat disponible en

option est utilisée, un relais supplémentaire

peut être nécessaire lors de l'utilisation du con-

tact de désactivation de la pompe pour aug-

menter la puissance de commutation afin de

désactiver le compresseur.

Au sein du câble de commande reliant l'unité exté-

rieure se trouve un câble de données qui assure la

communication entre les unités intérieure et exté-

rieure. L'adaptation de la puissance calorifique et

frigorifique est réglée ici et les messages de

défauts sont transmis à l'unité intérieure. Si cette

longueur ne suffit pas, vous pouvez prolonger ce

câble de commande sur l'unité intérieure.

Réalisez le branchement comme suit :

1.

Ouvrez la grille d'admission d'air.

2.

Desserrez les capots sur le côté droit

(Voir la Fig. 30).

3.

Raccordez la conduite de commande côté

client sur les bornes (Voir la Fig. 30).

4.

Raccordez correctement la conduite de com-

mande fournie.

5.

Insérez la fiche de la conduite de commande

dans l'emplacement correspondant de l'unité

extérieure.

6.

Assemblez de nouveau l'appareil.

2

1

4

3

1

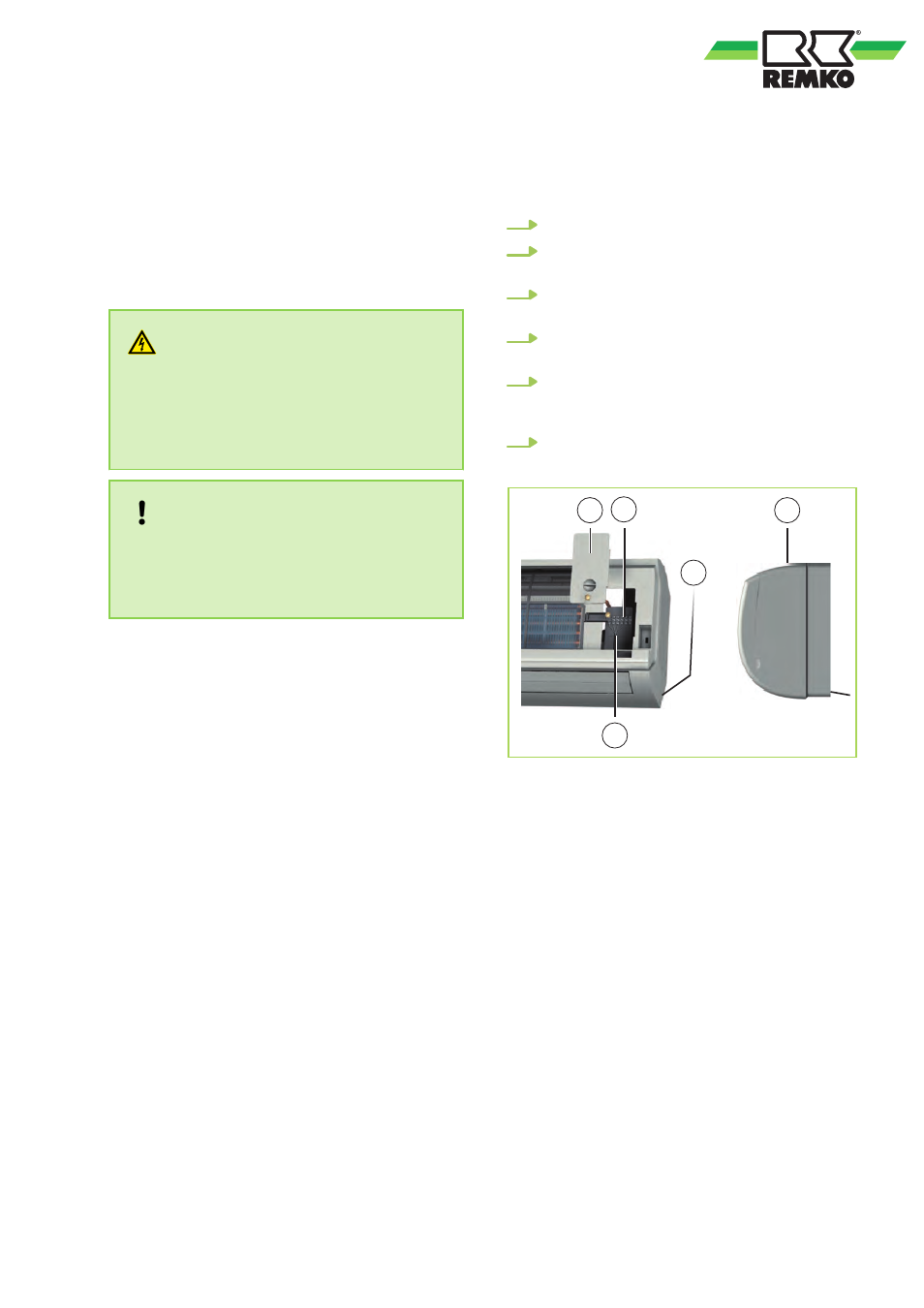

Fig. 30: Branchement de l'unité intérieure

1 : Cache

2 : Collier de fixation

3 : Bornier de la conduite de commande

4 : Conduite de commande de l'unité extérieure

25
