Partie lb- Installer la pièce murale (béton)
5. Mettez de côté la pièce murale puis percez un trou de
5/16" (11 mm) sur chaque emplacement marqué. Retirez la
poussière en trop dans les trous.
6. Insérez une cheville à béton (P) dans chaque trou de
manière à ce qu'il soit au niveau de la surface en béton. Un
marteau peut être utilisé pour taper légèrement sur les
chevilles afin de les mettre en place.
7. Avec l'aide d'une autre personne, replacez la pièce murale
sur le mur et fixez-la avec les boulons de fixation (Q) et les
rondelles de boulons de fixation (R) fournis (veuillez consulter
la figure 2 à la page précédente).
8. Ne forcez pas le serrage de ces boulons et ne relâchez pas
le support jusqu'à ce que les boulons soient en place.
9. Fixez le gestionnaire de câbles au milieu de la barre croisée
supérieure.
Partie 2 - Fixer les bras à l'écran
Important! Faites très attention durant cette partie de
l'installation. Si cela est possible, évitez de placer votre écran
face au sol car cela pourrait endommager sa surface vitrée.
1. Déterminez la longueur correcte des boulons à utiliser avec
votre écran en examinant sa partie arrière. Si votre écran
dispose d'une surface arrière plane, vous utiliserez certains
des boulons courts du kit de matériel. Si votre écran dispose
d'une surface arrière convexe ou concave, vous utiliserez des
boulons plus longs avec une entretoise (Figure 5).
Pour les écrans à la surface
arrière plane Pour les écrans à la surface
arrière convexe ou concave

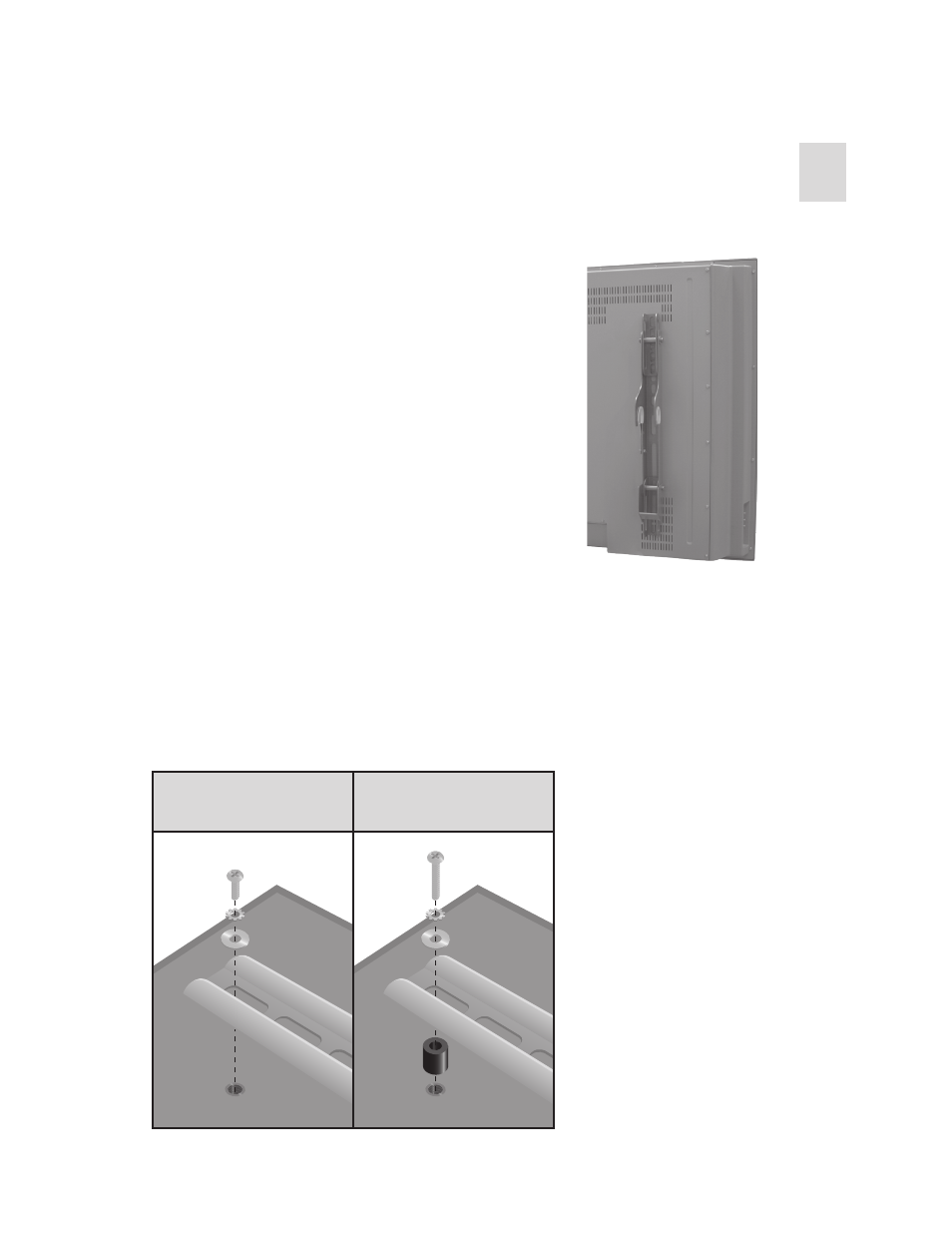

Fig. 4 - Fixer les bras à
l'arrière de votre écran.
Fig. 5 - Utilisez une entretoise et
un boulon plus longs pour les
écrans avec des surfaces arrières
convexe ou concave. N'utilisez
pas de rondelle M6 (0) si vous
utilisez les boulons M8 (J ou K).
