Partie la- Installer la pièce murale
(Cloison)
Important! Pour des raisons de sécurité, ce support doit
être sécurisé à deux poteaux adjacents éloignés d'au moins
16" l'un de l'autre. Si votre écran pèse plus de 50 kg (110
lbs), le support doit être sécurisé à trois poteaux, en
utilisant tous les six boulons fournis.
1. Mesurez la distance entre les trous de montage à
l'arrière de votre écran avec un ruban à mesurer.
2. Avec la mesure, étendez suffisamment la pièce murale
du support (Fig.1) de manière à ce que les bras de pose
puis s'ajuster sur la barre croisée lorsqu'ils sont fixés à
l'écran (Fig.3). Faites attention à ne pas étendre le support
plus que ce qui est nécessaire pour l'écran.
3. Avec un détecteur de poteau de haute qualité, localisez
deux poteaux adjacents ou plus pour sécuriser le support
mural.
4. Placez la pièce murale contre le mur puis mettez à
niveau avec le niveau à bulle.
5. Marquez quatre ou six emplacements (deux par poteau)
sur la cloison où sera installé le support. Assurez-vous
d'utiliser le centre de chaque poteau.
6. Mettez de côté la pièce murale puis percez un avant-
trou de 1/4" (6 mm) avec la perceuse sur chaque emplace-
ment marqué.
7. Avec l'aide d'une autre personne, replacez la pièce
murale sur le mur et fixez-la avec les boulons de fixation (Q)
et les rondelles de boulons de fixation (R) fournis (veuillez
consulter la figure 2).
8. Ne forcez pas le serrage de ces boulons et ne relâchez
pas le support jusqu'à ce que les boulons soient en place.
9. Fixez le gestionnaire de câbles au milieu de la barre
croisée supérieure.
Partie lb- Installer la pièce murale (béton)
1. Mesurez la distance entre les trous de montage à l'arrière
de votre écran avec un ruban à mesurer.
2. Avec la mesure, étendez suffisamment la pièce murale
du support (Fig.1) de manière à ce que les bras de pose
puis s'ajuster sur la barre croisée lorsqu'ils sont fixés à
l'écran (Fig.3 à la page suivante). Faites attention à ne pas
étendre le support plus que ce qui est nécessaire pour
l'écran.
3. Placez la pièce murale contre le mur puis mettez à
niveau avec le niveau à bulle.
4. Avec l'aide d'une autre Marquez quatre (4) ou six (6)
emplacements sur le mur où sera installé le support.

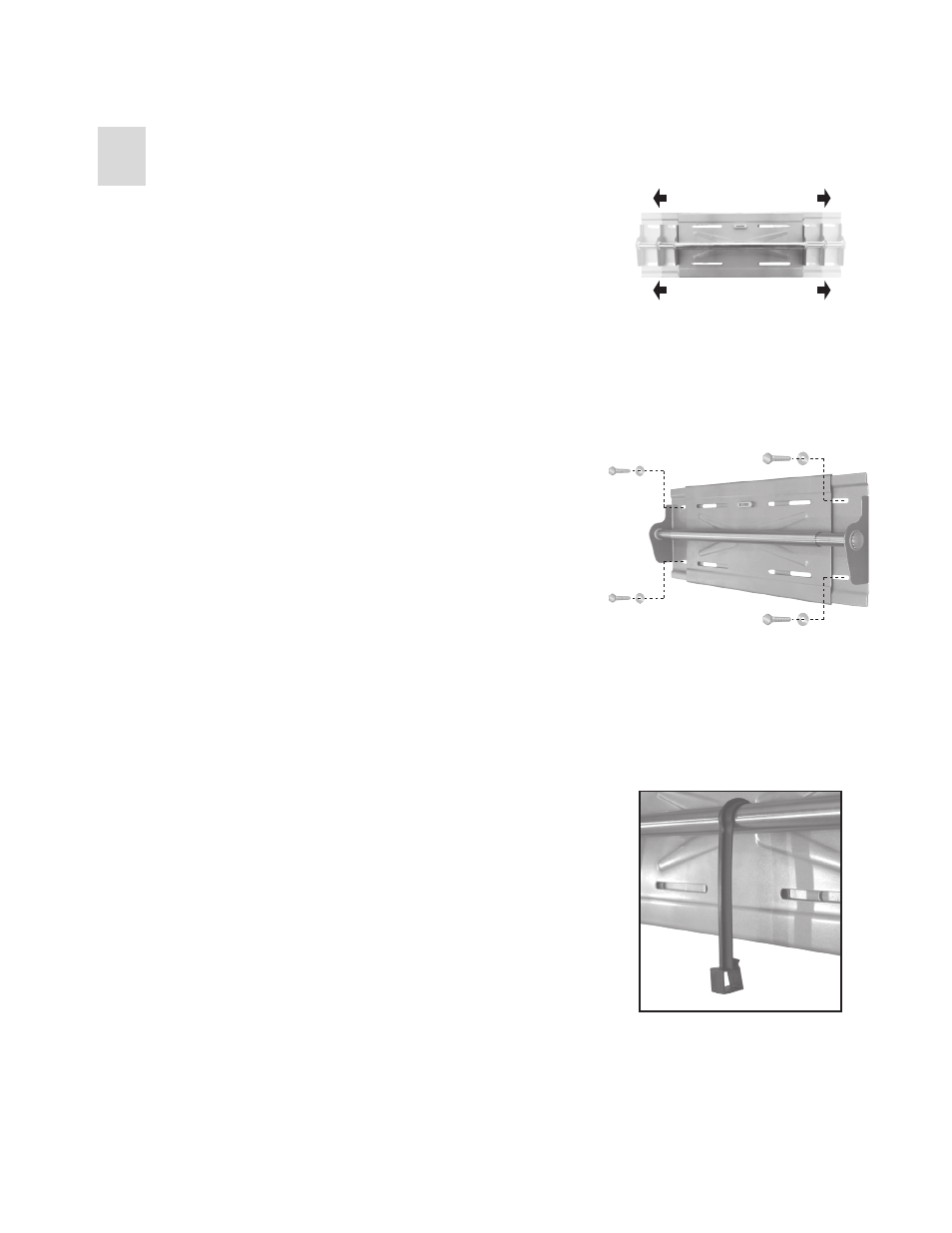

Fig. 3 - Fixer le gestionnaire de câbles
à la barre croisée.
Fig. 2 - Fixer la pièce murale au mur.
Fig. 1 - Etendre le support pour l'ajuster
à votre écran.
