Manuel d’installation et d’utilisation du 2200
______________________________________________________________________________ 47

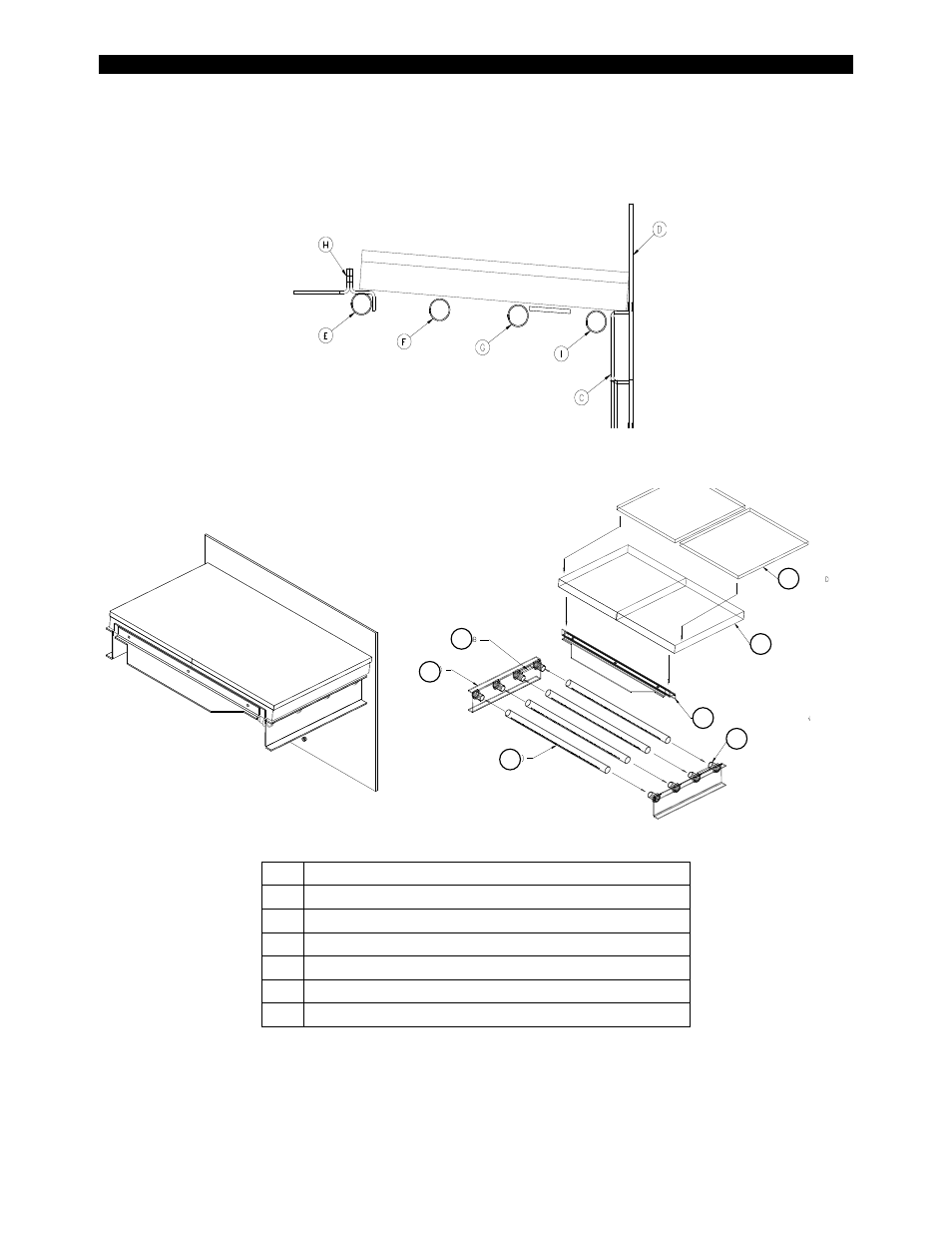

3. Fixez les tubes d’aération du milieu et de l’arrière en veillant à ce que leurs trous pointent vers
l’avant de l’appareil. Installez les goupilles fendues tel qu’illustré à la section installation des
tubes d’air secondaire ci-dessous.
1 Butée de coupe-feu
2 Canalisations latérales (2)
3 Tubes d’air secondaire (4)
4 Panneaux de coupe-feu
5 Panneaux de c-cast du coupe-feu
6 Support de coupe-feu avant / extension
7 Support de tubes d’aération
7
4
5
6
3
1
2
