Manuel d’installation et d’utilisation du 2200
46 ______________________________________________________________________________
ANNEXE 4 : INSTALLATION DES TUBES D’AIR SECONDAIRES ET
DU COUPE-FEU

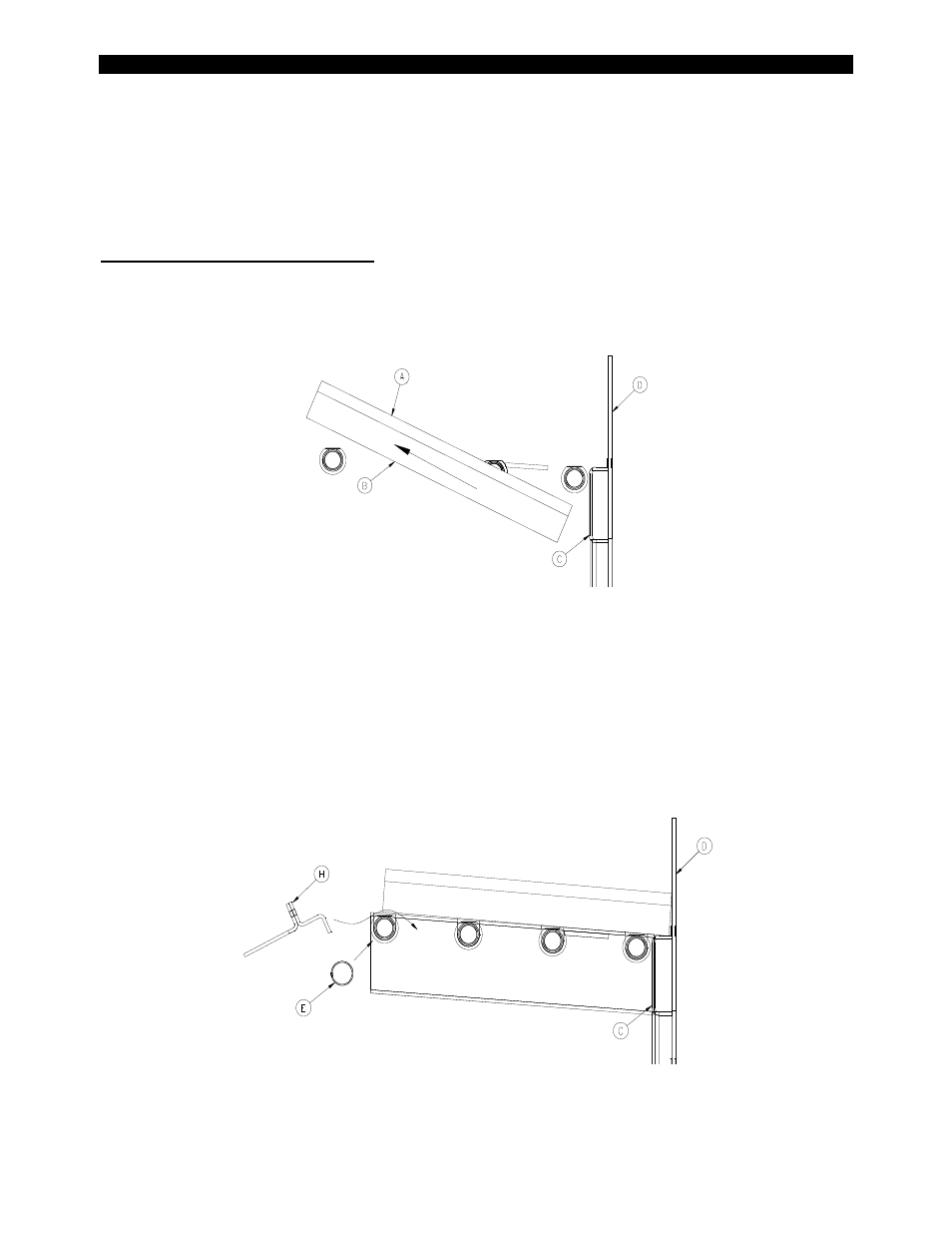

INSTALLATION DU COUPE-FEU
1.
Superposez les panneaux de déflecteur (A) et les panneaux de c-cast (B) l’un sur l’autre tel
qu’indiqué ci-dessous.
2.
Déposez-les, tout en les maintenant en place, sur le conduit d’air horizontal arrière (C). Il
convient ensuite de les pousser vers le fond et vers les côtés pour qu’ils reposent sur le dos de
la chambre à combustion (D) et sur les conduits d’air latéraux. Installez ensuite le support
avant du déflecteur (H) en veillant à ce qu’il aille bien entre les montants avant et maintenez-le
en place. Fixez le tube d’aération avant (E) en veillant à ce que ses trous pointent vers l’avant
de l’appareil. Installez les goupilles fendues tel qu’illustré à la section installation des tubes
d’air secondaire. Le fait de fixer le tube d’aération avant (E) permettra à l’ensemble du coupe-
feu de tenir en place pendant l’étape suivante.
