15
6. Retirez les panneaux de la plaque de leur emballage et assemblez-les en suivant les
instructions d'assemblage suivantes:
A.
Retirez la rallonge du caisson.
B.

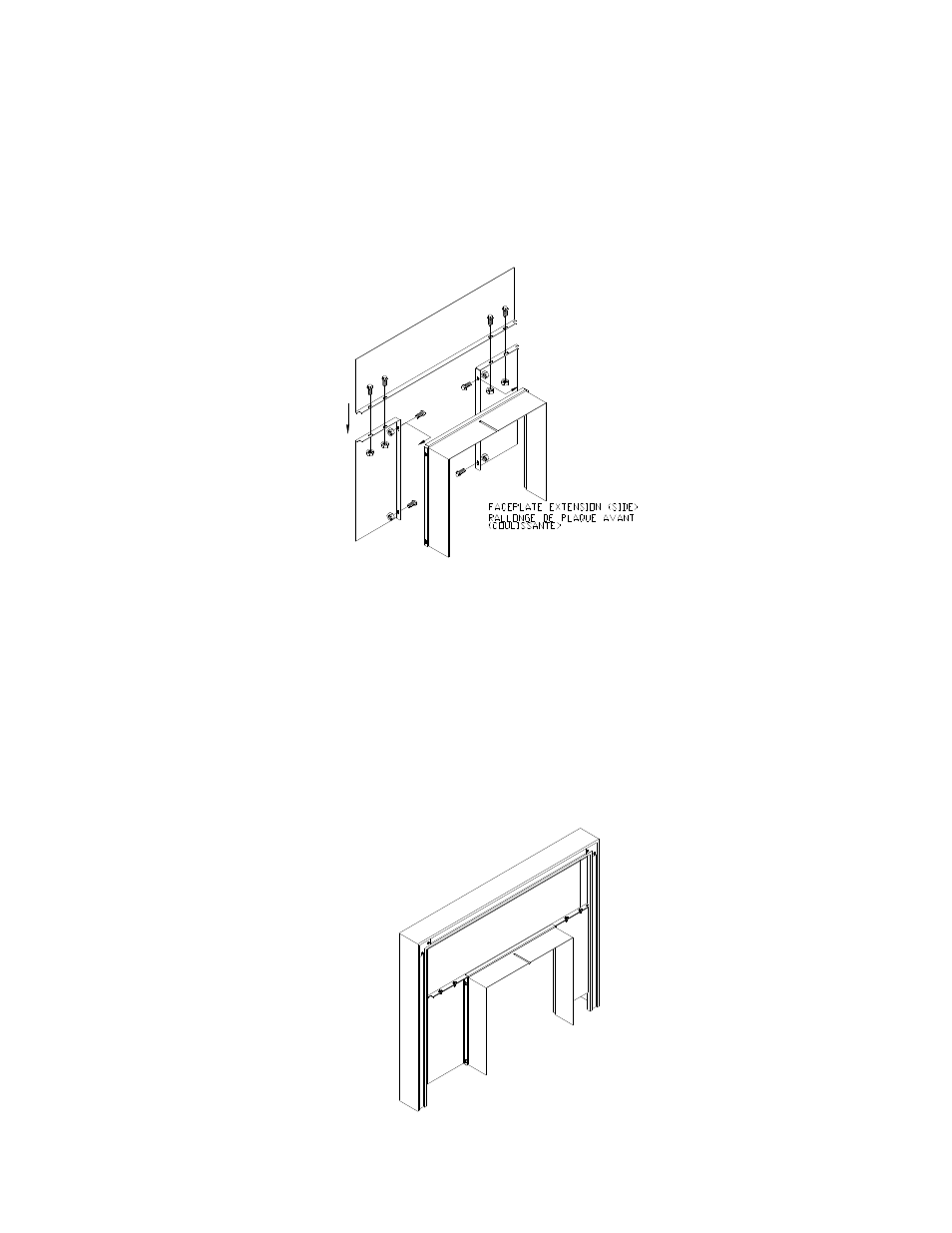

Mettez la plaque avant sur une surface plate et non abrasive, la face vers le bas (voir la
figure 6) de façon à ce que les côtés soient plutôt vers le milieu.
Figure 6
C.
Assemblez la rallonge et la plaque avant de façon à ce que les parties recourbées de la
garniture s'insèrent dans la rallonge.
D.
Faites ensuite en sorte que les trous s'alignent en poussant les côtés et insérez tous les
boulons (tête lisse apparente) sans trop les serrer. Alignez les bords de la partie
supérieure et de la partie latérale de la garniture, serrez les deux boulons qui les
unissent avant de serrer les boulons sur le côté. Faites de même de l'autre côté de la
garniture (voir la figure 7).
Figure 7
