4.
MISE EN PLACE DE L'APPAREIL: Plus l’encastrable fait saillie dans la pièce, plus il y a
transfert de chaleur. Lorsque l’encastrable sort au maximum dans la pièce, on installe le
côté avant du conduit de circulation d'air de niveau avec la façade du foyer. Sinon, on peut
faire reculer l’encastrable de 89 mm (3.5") max. ou choisir n'importe quelle position
intermédiaire. La position choisie dépendra de votre préférence dans la plupart des
installations [lorsque le linteau fait moins de 152 mm (6") et la profondeur dépasse 318

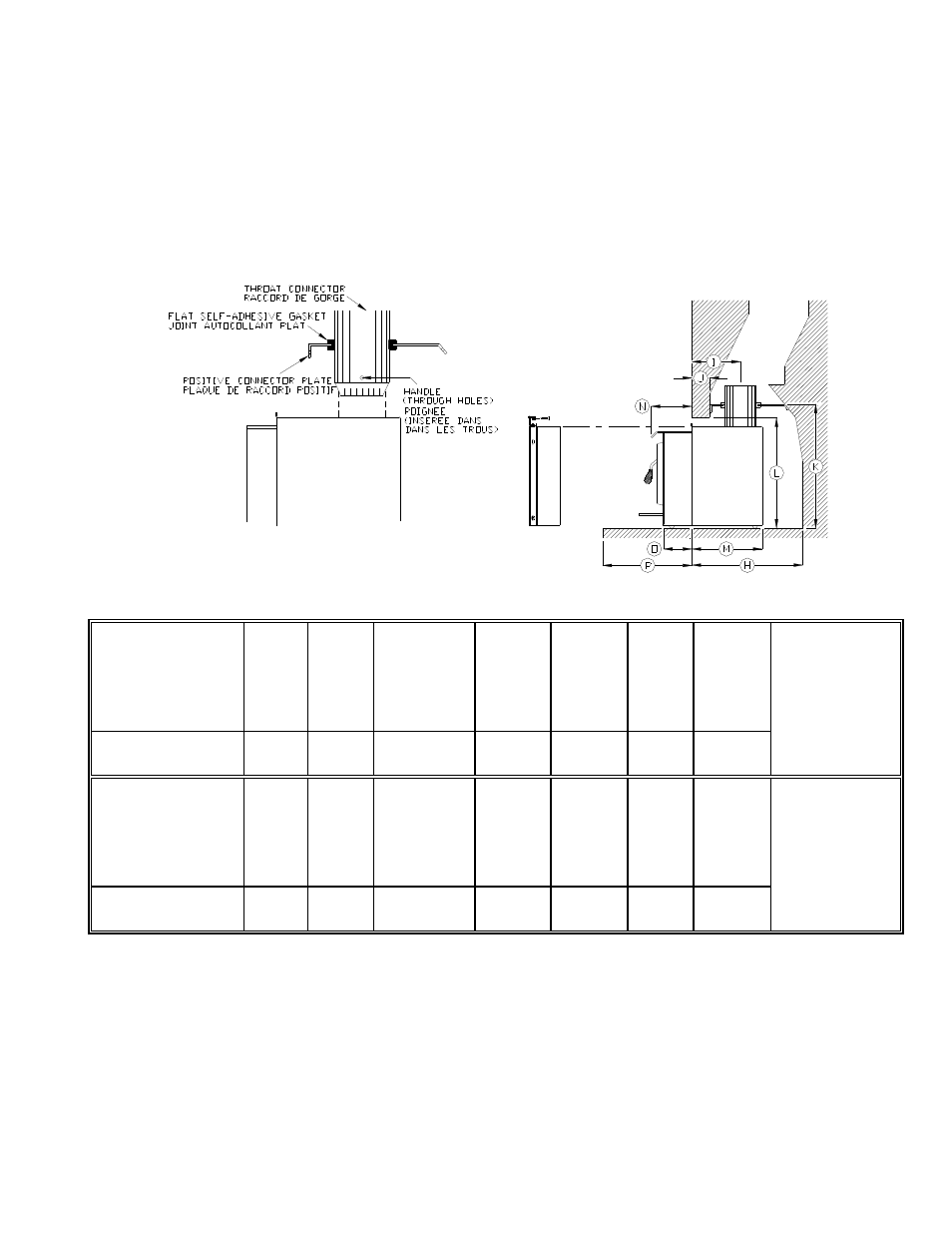

mm (12.5")]. Référez-vous au tableau et à la figure 5 ci-dessous.
Figure 4
Figure 5
EXTENSION
MAXIMUM
I
J
L
M
N
O
P
CAISSON
POUCES
8 1/2
6 1/2
23 - 28
14 1/2
8
6
24
De niveau
avec le
parement
MILLIMÈTRES
216
165
584-711
368
203
152
610
EXTENSION
MINIMUM
I
J
L
M
N
O
P
CAISSON
POUCES
12
10
23 - 28
18
4 1/2
2 1/2
20 1/2
90 mm (3.5")
en retrait du
parement
MILLIMÈTRES
305
254
584-711
457
114
64
521
5. Si vous allez utiliser des tire-fonds et des ancres pour maintenir l’encastrable en place, il
convient de marquer l'emplacement des trous en installant l’encastrable. Enlevez alors
l’encastrable et installez les ancres.
