23

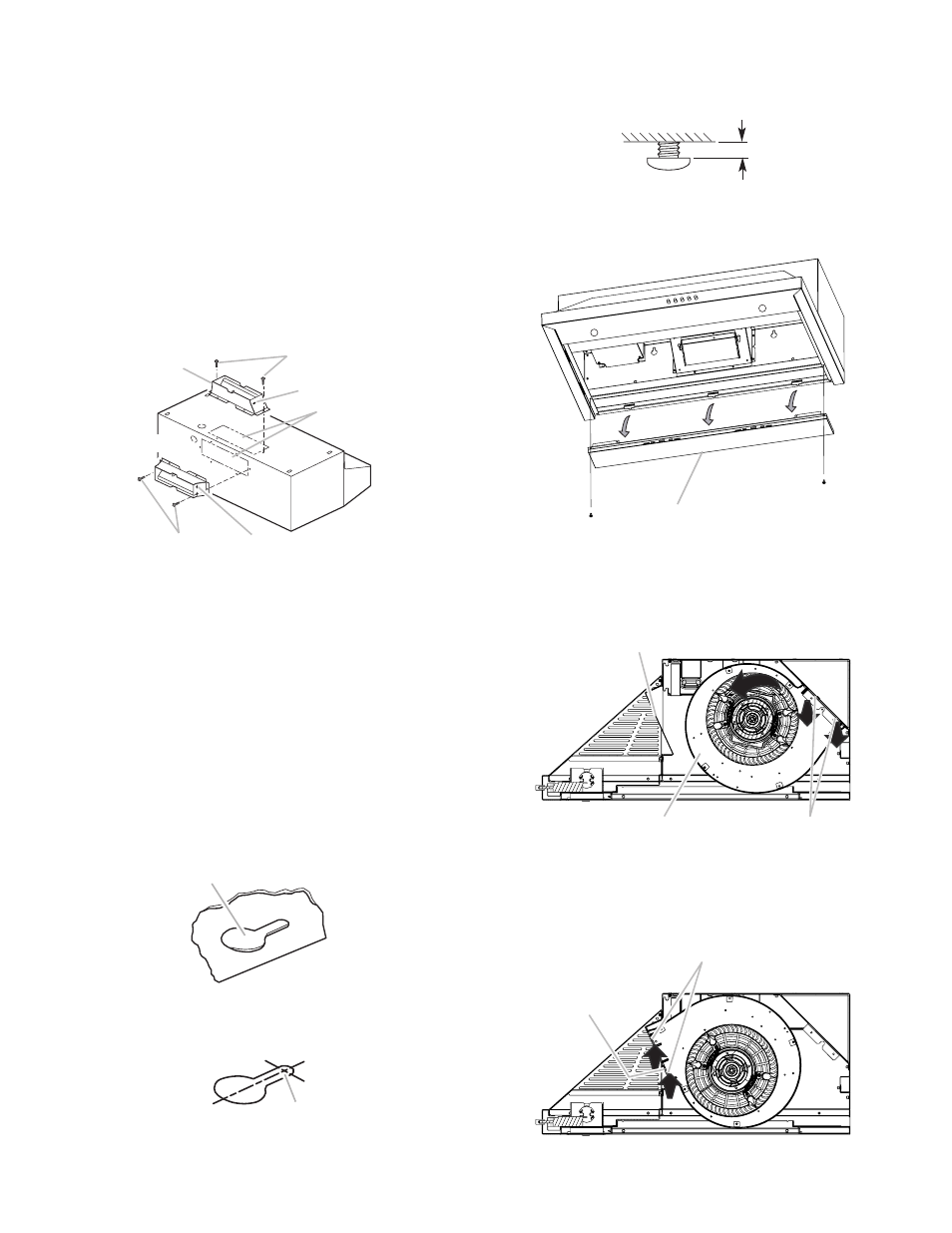

3. Installations avec décharge à l’extérieur :

Selon votre installation, retirer l’opercule rectangulaire

supérieur ou arrière du conduit d’évacuation. Si

l’on utilise un conduit d’évacuation circulaire, retirer

l’opercule arrachable rectangulaire supérieur.
REMARQUE : Ne pas retirer les opercules arrachables

rectangulaires si l’installation de la hotte correspond

à une installation sans décharge à l’extérieur (recyclage).

Veiller à ce que le pivot du clapet soit le plus proche

possible du bord supérieur/arrière de la hotte.

Enlever le ruban adhésif du volet du clapet.
REMARQUE : Le clapet/adaptateur d’évacuation peut

être installé jusqu’à 1" (2,5 cm) de chaque côté du centre

de la hotte pour pouvoir installer les conduits décentrés.

Si l’on utilise un conduit rectangulaire, fixer les

connecteurs rectangulaires du clapet/conduit

à la hotte à l’aide de vis de tôlerie.

En cas d’utilisation d’un conduit circulaire, fixer

le raccord de transition (achat séparé) au sommet

de la hotte à l’aide de vis de tôlerie.
REMARQUE : Si la bouche de décharge murale est

située directement derrière le connecteur de conduit,

on doit veiller à empêcher toute interférence entre les

clapets du connecteur et de la bouche de décharge

murale. En cas d’interférence, supprimer le clapet du

connecteur de conduit.

4. Soulever la hotte sous le placard et déterminer sa position

d’installation finale en la centrant sous le placard. Sur

la face inférieure du placard, marquer l’emplacement des

4 trous de montage sur la hotte. Placer la hotte à part sur

une surface couverte.

5. À l’aide d’un foret de

1

/

8

" (3 mm), percer 4 avant-trous

tel qu’illustré.

6. Installer les 4 vis de montage n° 10 x

5

/

8

" dans les avant-

trous. Laisser un espace d’environ

1

/

4

" (6,4 mm) entre

les têtes des vis et le placard pour faire glisser la hotte

et la mettre en place.

7. Installations sans décharge à l’extérieur (recyclage) :

Retirer les vis et le support arrière.

Retirer les vis de montage du ventilateur.

Pousser le ventilateur vers le haut pour

le détacher de la plaque de montage.

Retirer l’opercule arrachable de la plaque

de montage avant.

Faire pivoter le ventilateur et le fixer à la plaque

de montage avant. Installer les vis de montage

du ventilateur.

A

B

C

D

C

B

E

A. Conduit vertical
B. Vis de tôlerie
C. Axe de charnière
D. Opercules arrachables du conduit d’évacuation
E. Conduit horizontal

A

A. Trou en forme de serrure

A

A. Perçage des avant-trous

¹⁄₄

"

(6,4 mm)

A

A. Support arrière

A

B

C

A. Opercule arrachable de la plaque de montage avant
B. Vis de montage du ventilateur
C. Ventilateur

A

B

A. Plaque de montage avant
B. Vis de montage du ventilateur
