18

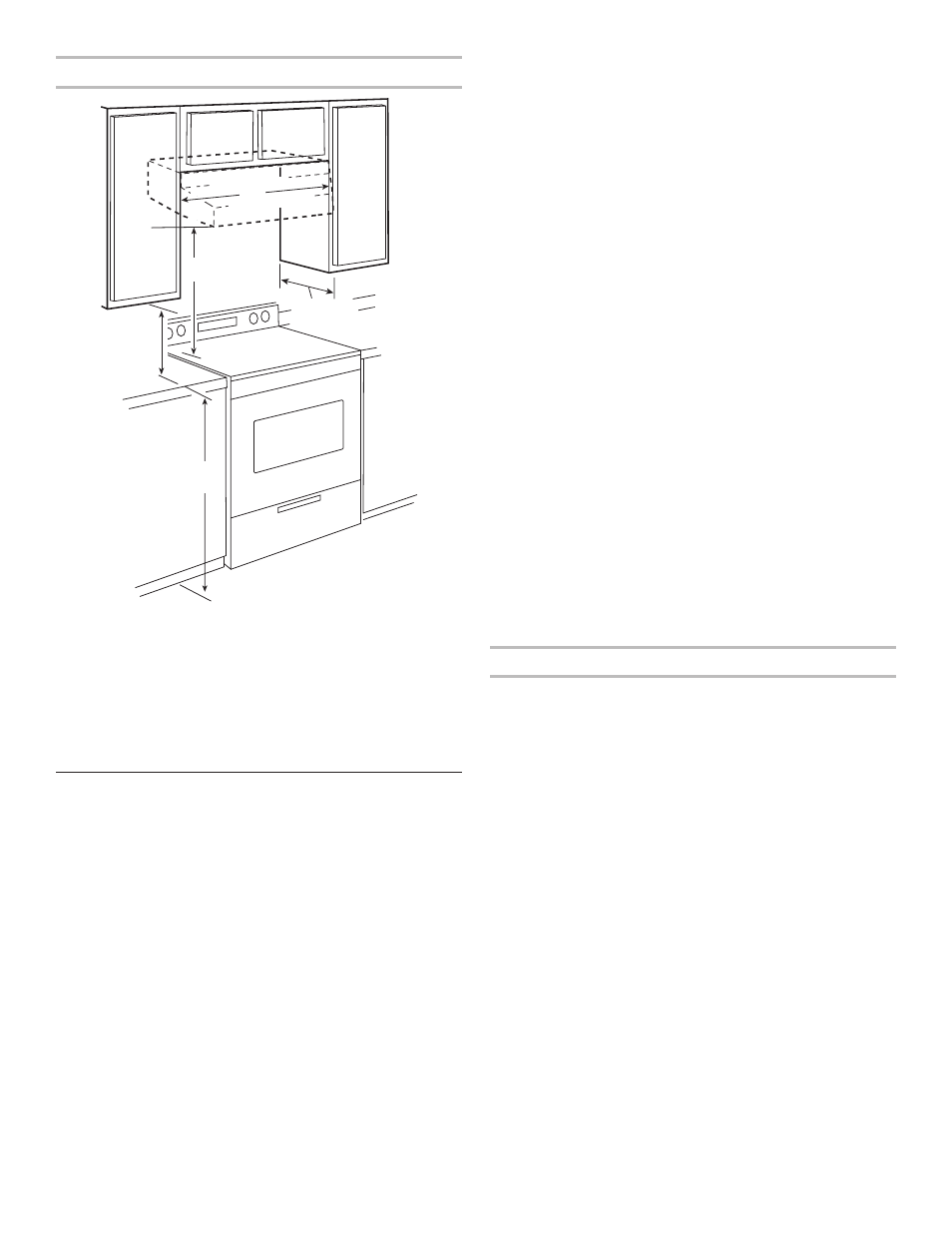

Dégagements de séparation à respecter
Exigences concernant l’évacuation
(Uniquement pour modèles avec évacuation)
■
Le système d’évacuation doit décharger l’air à l’extérieur,
excepté pour les installations sans décharge à l’extérieur
(recyclage).
■
Ne pas terminer le conduit d’évacuation dans un grenier
ou dans un autre espace fermé.
■
Ne pas utiliser une bouche de décharge murale
de 4" (10,2 cm) normalement utilisée pour un
équipement de buanderie.
■
Utiliser un conduit métallique rond de 6" (15,2 cm) ou plus
de diamètre, ou un conduit métallique rectangulaire de 3 1 /
4
"
x 10" (8,3 cm x 25,4 cm). Un conduit en métal rigide est
recommandé. L’utilisation d’un conduit de plastique ou en
feuille métallique est déconseillée.
■
La longueur du système d’évacuation et le nombre
de coudes doit être réduit au minimum pour fournir
la meilleure performance.
Pour un fonctionnement efficace et silencieux :
■
Ne pas utiliser plus de trois coudes à 90°.
■
Veiller à ce qu’il y ait une section droite de conduit
de 24" (61,0 cm) au minimum entre deux coudes,
si on doit utiliser plus d’un raccord coudé.
■
Ne pas installer 2 coudes ensemble.
■
Au niveau de chaque jointure du conduit de décharge,
assurer l’étanchéité avec les brides de serrage pour conduit.
■
Le système d’évacuation doit comporter un clapet.
Si la bouche de décharge murale ou par le toit comporte
un clapet, ne pas utiliser le clapet fourni avec la hotte
de cuisinière.
■
Autour de la bouche de décharge à l’extérieur par
un mur ou par le toit, assurer l’étanchéité avec un
produit de calfeutrage.
Installations pour régions à climat froid
On doit installer un clapet anti-reflux additionnel à l’arrière
pour minimiser le reflux d’air froid, et incorporer un élément
d’isolation thermique pour minimiser la conduction de chaleur
par l’intermédiaire du conduit d’évacuation, de l’intérieur de
la maison à l’extérieur. Le clapet anti-reflux doit être placé du
côté air froid par rapport à l’élément d’isolation thermique.
L’élément d’isolation thermique doit être aussi proche que
possible de l’endroit où le système d’évacuation s’introduit
dans la partie chauffée de la maison.
Air d’appoint
Le code du bâtiment local peut exiger l’emploi d’un système
d’appoint d’air lors de l’emploi d’un ventilateur d’extraction
dont la capacité d’aspiration est supérieure à un débit (pieds
cubes par minute) spécifié. Le débit spécifié, pieds cubes par
minute, est variable d’une juridiction à une autre. Consulter
un professionnel des installations de chauffage ventilation/
climatisation au sujet des exigences spécifiques applicables
dans la juridiction locale.
Méthodes d’évacuation
La sortie à l’extérieur du circuit d’évacuation peut se faire
à travers le toit ou à travers un mur. Utiliser un conduit
rectangulaire de 3 1 /
4
" x 10" (8,3 cm x 25,4 cm) pour une
longueur effective maximale de circuit de 35 pi (10,7 m)
ou un conduit rond de 6" (15,2 cm) ou plus de diamètre pour
une longueur effective maximale de circuit de 50 pi (15,2 m).
REMARQUE : On déconseille l’emploi d’un conduit
flexible. Un conduit flexible peut susciter une rétro-pression
et des turbulences de l’air, ce qui réduit considérablement
la performance.
A
B
C
D
E
A. Dégagement min. de 18" (45,7 cm) entre le placard
supérieur et le plan de travail
B. 24" (61 cm) min. pour les surfaces de cuisson électriques
27" (68,6 cm) min. pour surfaces de cuisson au gaz
Distance maximale suggérée de 30" (76,2 cm) du bas
de la hotte à la surface de cuisson
C. Largeur minimale de l’ouverture du placard de 30"
ou 36" (76,2 ou 91,4 cm)
D. Profondeur de placard 13" (33 cm)
E. Hauteur de placard du bas 36" (91,4 cm)
