4. Fixer les brides à la partie inférieure de la base de la table de
cuisson à l’aide des vis d'attache. Bien serrer les vis.
Raccordement au gaz
Raccordement typique par raccord flexible
1. Appliquer sur les extrémités filetées les plus petites des
adaptateurs de raccords flexibles (voir C et G sur l'illustration
qui suit) un composé d'étanchéité des tuyauteries compatible
avec le propane et le gaz naturel.
2. Connecter un raccord d'adaptation sur le détendeur, et un
autre raccord d'adaptation sur le robinet d'arrêt. Serrer les
deux raccords d'adaptation.
3. Utiliser une clé mixte de ¹⁵⁄₁₆" et une pince multiprise pour
fixer le raccord flexible sur les raccords d'adaptation. Vérifier
que le raccord n'est pas déformé.
4. Installer le détendeur en orientant sa flèche vers le haut, vers
le fond de la base de la table de cuisson et orienter le
détendeur de telle manière que le chapeau de l'ouverture
d'accès du détendeur soit accessible.

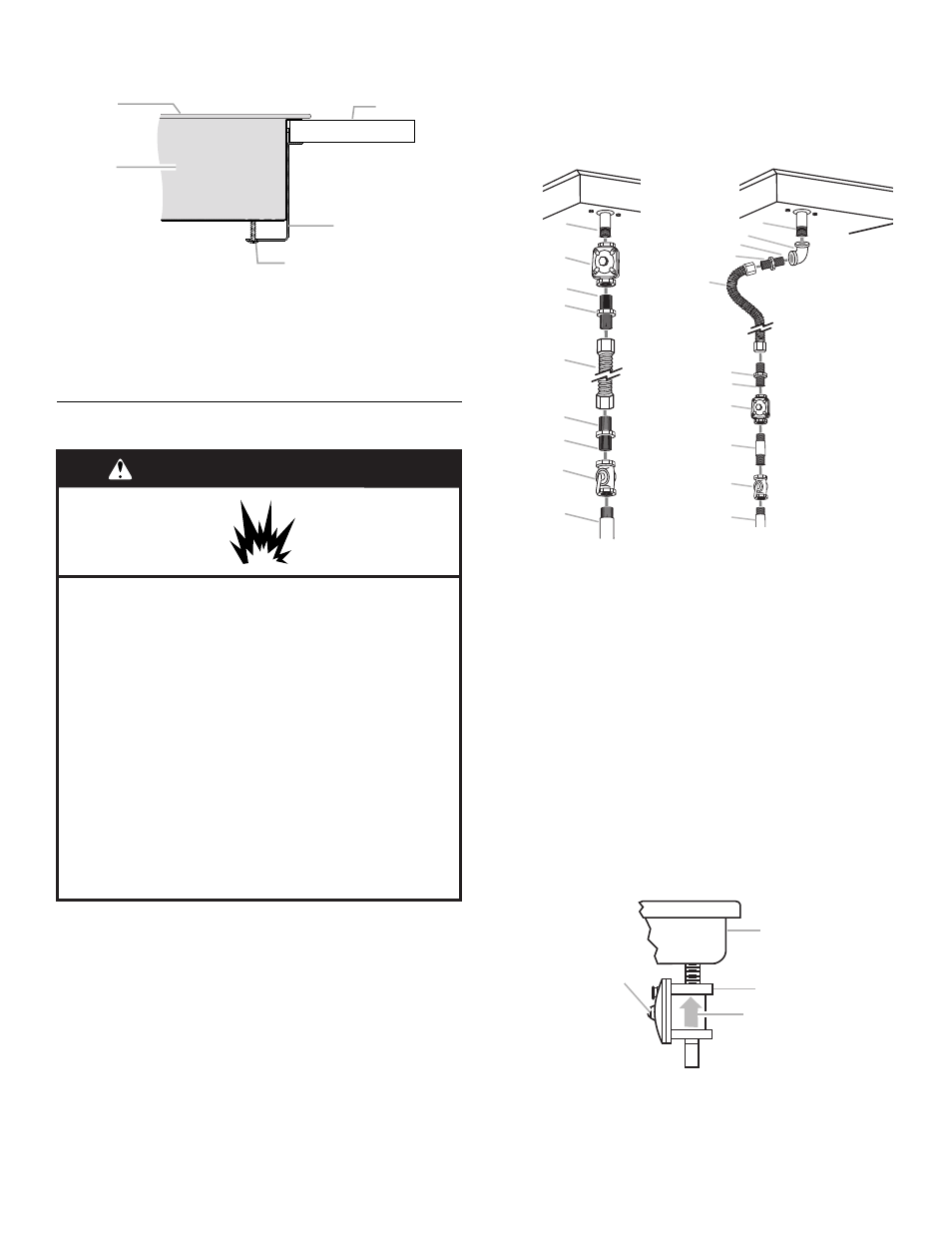

A. Table de cuisson
B. Base de la table de cuisson
C. Vis de fixation de bride de 2" (5,1 cm)
D. Bride de fixation (dépassant suffisamment de la
base de la table de cuisson pour permettre
l’installation des vis de fixation)
E. Plan de travail
A
B
C
D
E
AVERTISSEMENT
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
Pas d'appareil sous la table
de cuisson Four mural installé sous la
table de cuisson
A. Entrée de la tubulure
B. Détendeur
C. Utiliser un composé
d'étanchéité des tuyauteries.
D. Raccord d'adaptation (avec
filetage mâle ½")
E. Raccord flexible
F. Raccord d'adaptation
G. Utiliser un composé
d'étanchéité des tuyauteries.
H. Robinet d'arrêt manuel
I. Tuyau de gaz de ½" ou ¾"
A. Entrée de la tubulure
B. Coude de
³⁄₈
"
C. Utiliser un composé
d'étanchéité des tuyauteries.
D. Raccord d'adaptation (avec
filetage mâle
³⁄₈
")
E. Raccord flexible (à passer
dans le mur entre les
placards)
F. Raccord d'adaptation (avec
filetage mâle ³⁄₈ ")
G. Utiliser un composé
d'étanchéité des tuyauteries.
H. Détendeur de l'appareil
(fourni)
I. Tuyau de gaz de ½" ou ¾"
J. Robinet d'arrêt manuel
K. Tuyau de gaz de ½" ou ¾"
A. Chapeau de l'ouverture d'accès
B. Arrière de la table de cuisson
C. Détendeur
D. Flèche vers le haut. Le détendeur doit être
installé avec la flèche pointant vers le haut
(vers le fond de la table de cuisson).
