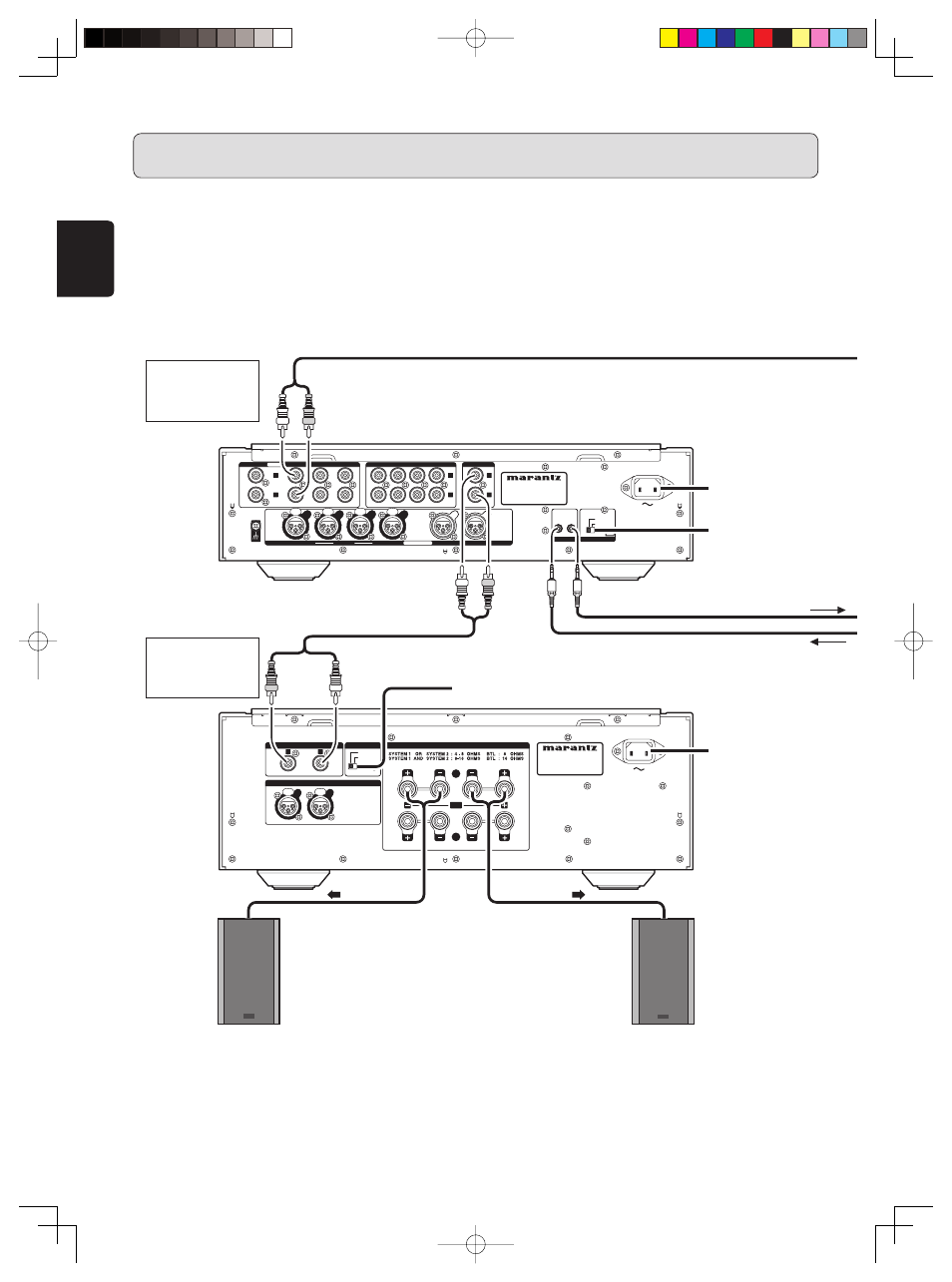

Exemple de connexion 3 : Connexion simple pour la lecture multicanal 5.1
q Les trois appareils sont connectés en utilisant F.C.B.S. Pour la connexion F.C.B.S., préparez 3 câbles de connexion audio, et
consultez la section F.C.B.S. à la page 26.
w Réglez les numéros d’ID comme décrit dans la section Réglage des numéros d’ID (page 27).
Lorsque le préamplificateur ID 1 est activé, les préamplificateurs ID 2 et ID 3 fonctionne en synchronisation.
e Connectez les sorties des lecteurs avec des sorties analogues 5.1 à chacun des trois préamplificateurs.
r Si vous utilisez un caisson de grave actif, consultez le manuel d’instructions qui l’accompagne pour plus de détails.
