À propos des branchements de fil :
Raccordez les fils de câble LINE aux bornes LINE :
• Le fil blanc est raccordé à la borne neutre (argent)
• Le fil noir est raccordé à la borne active (laiton)
Connectez le fil de terre (s’il existe) :
• Pour une boîte sans borne de mise à la terre (schéma non indiqué) : Raccordez
le fil en cuivre nu (ou vert) du câble LINE directement sur la borne de terre de la
prise DDFT.
• Pour une boîte avec une borne de mise à la terre (schéma ci-dessus) :
Raccordez un fil de calibre 12 ou 14 AWG en cuivre nu (ou vert) de 15 cm (6 po.)
à la borne de terre sur le DDFT. Connectez aussi un fil similaire sur la borne de
terre de la boîte. Raccordez les terminaisons de ces fils sur le fil en cuivre nu (ou
vert) du câble LINE à l’aide d’un serre-fils. Si ces fils sont déjà en place, vérifiez
les branchements.
Terminez l’installation :
• Repliez les fils dans le boîtier, en tenant le fil de terre éloigné des bornes neutres
et actives. Vissez la prise sur la boîte et fixez le plastron.
• Allez à l’étape 8.
À propos des branchements de fil :
Raccordez les fils de câble LOAD aux bornes LOAD :
• Ôtez l’autocollant jaune pour révéler les bornes LOAD
• Le fil blanc est raccordé à la borne neutre (argent)
• Le fil noir est raccordé à la borne active (laiton)
Connectez le fil de terre (s’il existe) comme indiqué ci-dessus :
• Raccordez un fil de calibre 12 ou 14 AWG en cuivre nu (ou vert) de 15 cm
(6 po.) sur la borne de terre du DDFT. Si la boîte dispose d’une borne de
terre, connectez aussi un fil similaire sur cette borne de terre. Raccordez les
terminaisons de ces fils sur les fils en cuivre nu (ou vert) des câbles LINE
et LOAD à l’aide d’un serre-fils. Si ces fils sont déjà en place, vérifiez les
branchements.
Terminez l’installation :
• Repliez les fils dans le boîtier, en tenant le fil de terre éloigné des bornes neutres
et actives. Vissez la prise sur la boîte et fixez le plastron.
• Allez à l’étape 8.
8. Testez votre montage
Pourquoi est-il essentiel d’effectuer ce test ?
• Si vous avez raccordé de façon inappropriée le DDFT, il risque de ne pas pouvoir empêcher
la survenue de blessures ou la mort à la suite d’un défaut à la terre (décharge électrique).
Procédure :
(a) Allumez l’alimentation sur le panneau de service. Appuyez complètement
sur le bouton RESET (réinitialisation). Le bouton RESET doit rester
enfoncé. Si le bouton RESET ne reste pas enfoncé, rendez-vous à la
partie Dépannage. Si le bouton RESET reste enfoncé, branchez une
lampe ou une radio sur le DDFT (et laissez-la branchée) pour vérifier
que le circuit est bien alimenté. En l’absence de courant, rendez-vous
à la partie Dépannage.
(b) Appuyez sur le bouton TEST afin de déclencher l’appareil. Cela devrait
arrêter le flux d’électricité, ce qui éteindra la radio ou la lampe et
allumera le voyant rouge du DDFT (le cas échéant). Veuillez remarquer
que le bouton RESET sortira. Si l’alimentation reste ALLUMÉE, ou si le
voyant rouge reste éteint, consultez la section Dépannage. Si
l’alimentation S’ÉTEINT, et que le voyant rouge s’allume, vous avez
correctement installé la prise DDFT. Pour remettre le circuit sous
tension, appuyez sur le bouton RESET.
(c) Si vous avez installé votre DDFT selon l’étape 7B, branchez une lampe
ou une radio dans les prises environnantes pour voir laquelle ou
lesquelles, outre le DDFT, ont cessé d’être alimentées après avoir
appuyé sur le bouton TEST. Ne branchez pas d’appareils de survie
dans une prise ayant cessé d’être alimentée. Placez un autocollant
« GFCI Protected » (Protégé par le DDFT) sur chaque prise ayant
cessé d’être alimentée.
(d) Appuyez sur le bouton TEST (puis sur le bouton RESET) chaque mois
pour vérifier leur bon fonctionnement.
(e) Ceci est une prise DDFT avec auto-test et protection SafeLock ; elle réalise un
test automatique toutes les trois secondes, ce qui garantit qu’elle assure toujours une
protection. Si l’appareil ne réussit pas le test, le témoin lumineux clignote pour indiquer
que le DDFT doit être remplacé. Il bénéficie aussi de notre système de protection éprouvé
SafeLock : si des composants critiques sont endommagés et que la protection est perdue,
l’alimentation de cette prise et de toutes les prises en aval est coupée.

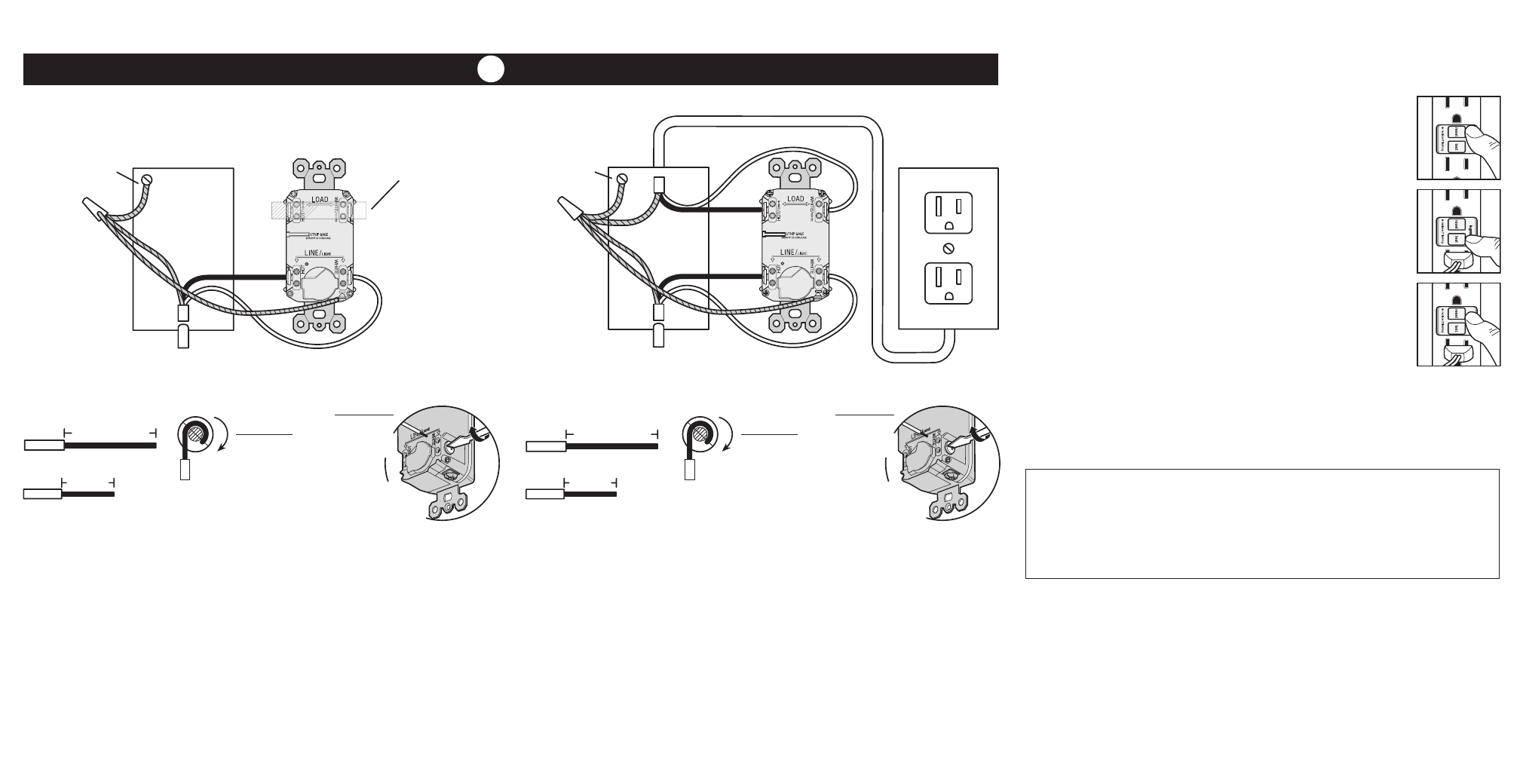

7. Connectez les fils (choisissez A ou B)… seulement après avoir lu totalement le verso
Vissez le fil de la
borne 2,54 cm (1 po.)
Fil latéral
Dans le sens
horaire, aux 2/3
autour de la vis
Le câble LINE
alimente le DDFT
Connexion de terre sur
la boîte (si la boîte a
une borne de terre)
Connecteur
de fil
Boîtier
électrique
Le câble LOAD alimente
les autres prises
Vissez le fil de la
borne 2,54 cm (1 po.)
Orifices
de fil
arrière
1,27 cm
(0,5 po.)
Orifices
de fil
arrière
1,27 cm
(0,5 po.)
A: Un câble (2 ou 3 fils) entrant dans la boîte B: Deux câbles (4 ou 6 fils) entrant dans le boîtier
OU
DÉPANNAGE
Éteignez l’alimentation et vérifiez les branchements de câble en vous reportant au schéma de
câblage approprié à l’étape 7A ou 7B. Assurez-vous qu’il n’y a pas de fils ou raccordements
desserrés. Il est également possible que vous ayez inversé les branchements LINE et LOAD.
L’inversion LINE/LOAD est indiquée par l’absence d’alimentation sur le DDFT et par le fait que le
bouton RESET ne reste pas enfoncé après avoir appuyé dessus, ou que le voyant rouge reste
éteint après avoir appuyé sur le bouton TEST du DDFT. Inversez les branchements LINE et LOAD
si nécessaire. Démarrez le test à partir du début de l’étape 8 si vous avez modifié des connexions
sur le DDFT.
Fil latéral
Dans le sens
horaire, aux 2/3
autour de la vis
Fil arrière
2. Serrez
solidement
la vis en
dessous de l’orifice du fil
pour retenir le fil inséré.
1. Insérez le fil
en bas de
l’orifice.
Fil arrière
2. Serrez
solidement
la vis en
dessous de l’orifice du fil
pour retenir le fil inséré.
1. Insérez le fil
en bas de
l’orifice.
