• Pour éviter toute décharge grave
ou électrocution, éteignez toujours
l’alimentation sur le panneau de service
avant de travailler sur le câblage.
• Utilisez cette prise DDFT avec des
fils en cuivre ou revêtus de cuivre.
Ne l’utilisez pas avec des fils en
aluminium.
• Ne montez pas cette prise DDFT sur
un circuit qui alimente un équipement
de maintien en vie car, s’il se
déclenche, il éteindra l’équipement.
• Pour une installation dans des
endroits humides, recouvrez la prise
DDFT d’une protection étanche
qui maintiendra la prise et tous les
branchements au sec.
• Ce dispositif doit être installé
conformément aux réglementations
nationales et locales relatives à
l’électricité.
3. Pouvez-vous
l’installer ?
Installer une prise DDFT peut s’avérer
plus compliqué qu’installer une prise
conventionnelle.
Assurez-vous de :
• Comprendre les principes et
techniques de câblage de base.
• Savoir interpréter les schémas
de câblage.
• Posséder de l’expérience dans le
câblage de circuit.
• Être prêt à consacrer quelques
minutes pour tester votre montage,
en veillant à câbler correctement
la prise DDFT.
4. LINE ou LOAD
Un câble contient 2 ou 3 fils.
Câble LINE :
Délivre l’alimentation depuis le
panneau de service (panneau de
disjoncteurs ou coffret de fusibles) au
DDFT. Si un seul câble entre dans
le boîtier électrique, il s’agit du câble
LINE. Ce câble doit uniquement être
raccordé aux bornes LINE du DDFT.
Câble LOAD :
Délivre l’alimentation depuis le DDFT
vers une autre prise dans le circuit.
Ce câble doit uniquement être rac-
cordé aux bornes LOAD du DDFT.
Les bornes LOAD se trouvent sous
l’autocollant jaune. Ne retirez pas
l’autocollant pour le moment.
6. Identifiez les
câbles/fils
IMPORTANT :
N’installez pas la prise DDFT dans un
boîtier électrique contenant (a) plus
de 4 fils (fils de terre exclus) ou (b)
des câbles de plus de deux fils (fil de
terre exclu). Contactez un électricien
qualifié si (a) ou (b) est vrai.
• Si vous remplacez une ancienne
prise, retirez-la du boîtier électrique
sans débrancher les fils.
• Si vous voyez un câble (2-3 fils),
il s’agit du câble LINE. La prise
est probablement en position C
(cf. schéma ci-dessous). Retirez la
prise et allez à l’étape 7A.
• Si vous voyez deux câbles (4-6 fils),
la prise est probablement en position
A ou B (cf. schéma ci-dessous).
Suivez les étapes a-e de la
procédure à droite.
Procédure : boîte avec deux câbles
(4-6 fils)
(a) Détachez les fils neutre et actif d’un
des câbles de la prise et protégez
chacun des fils séparément avec
un serre-fils. Assurez-vous qu’ils
proviennent du même câble.
(b) Réinstallez la prise dans le boîtier
électrique, fixez la façade, puis
allumez l’alimentation sur le
panneau de service.
(c) Vérifiez que la prise est alimentée.
Si c’est le cas, les fils protégés
sont les fils LOAD. Sinon, les fils
protégés sont les fils LINE.
(d) Éteignez l’alimentation sur le
panneau de service, étiquetez
les fils LINE et LOAD, puis ôtez
la prise.
(e) Allez à l’étape 7B.
Placement dans le circuit :
L’emplacement du DDFT dans le
circuit détermine s’il protège d’autres
prises sur le circuit.
Circuit d’échantillonnage :
En plaçant la DDFT en position A,
on obtient aussi une protection pour
les prises « côté charge » B et C.
À l’inverse, en plaçant la DDFT en
position C, les prises A et B ne sont
pas protégées. Gardez à l’esprit que
les prises A, B et C peuvent être dans
des salles différentes.
1. Qu’est-ce qu’un DDFT ?
Une prise DDFT est différente des
prises traditionnelles. En cas de défaut
à la terre, un DDFT se déclenchera et
arrêtera rapidement le flux d’électricité
pour éviter toute blessure grave.
Définition d’un défaut à la terre :
Plutôt que de suivre son cheminement
sûr normal, l’électricité passe à travers
le corps d’une personne pour se
rendre à la terre. Par exemple, un
appareil défectueux peut provoquer
un défaut à la terre.
Une prise DDFT ne protège pas contre
les surcharges, les courts-circuits
ou les décharges. Par exemple, vous
pouvez toujours recevoir une décharge
si vous touchez des fils à nu alors
que vous vous tenez sur une surface
non conductrice, comme un plancher
en bois.
Prise DDFT avec auto-test et
protection SafeLock™
Ceci est une prise DDFT avec auto-
test et protection SafeLock ; elle
réalise un test automatique toutes les
trois secondes, ce qui garantit qu’elle
assure toujours une protection. Si
l’appareil ne réussit pas le test, le
témoin lumineux clignote pour indiquer
que le DDFT doit être remplacé.
Il bénéficie aussi de notre système
de protection éprouvé SafeLock :
si des composants critiques sont
endommagés et que la protection est
perdue, l’alimentation de cette prise
et de toutes les prises en aval est
coupée.
5. COUPEZ l’alimentation
Branchez un appareil électrique,
comme une lampe ou une radio, dans
la prise sur laquelle vous travaillez.
Allumez la lampe ou la radio. Puis,
allez au panneau de service. Trouvez
le disjoncteur ou le fusible qui protège
cette prise. Placez le disjoncteur
en position ARRÊT ou retirez
complètement le fusible. La lampe ou
la radio doit s’ÉTEINDRE.
Puis, branchez et mettez la lampe
ou la radio sur MARCHE dans l’autre
sortie de la prise pour vous assurer
que le courant est COUPÉ au niveau
des deux sorties. Si le courant n’est
pas COUPÉ, cessez votre travail
et contactez un électricien afin qu’il
finisse l’installation.

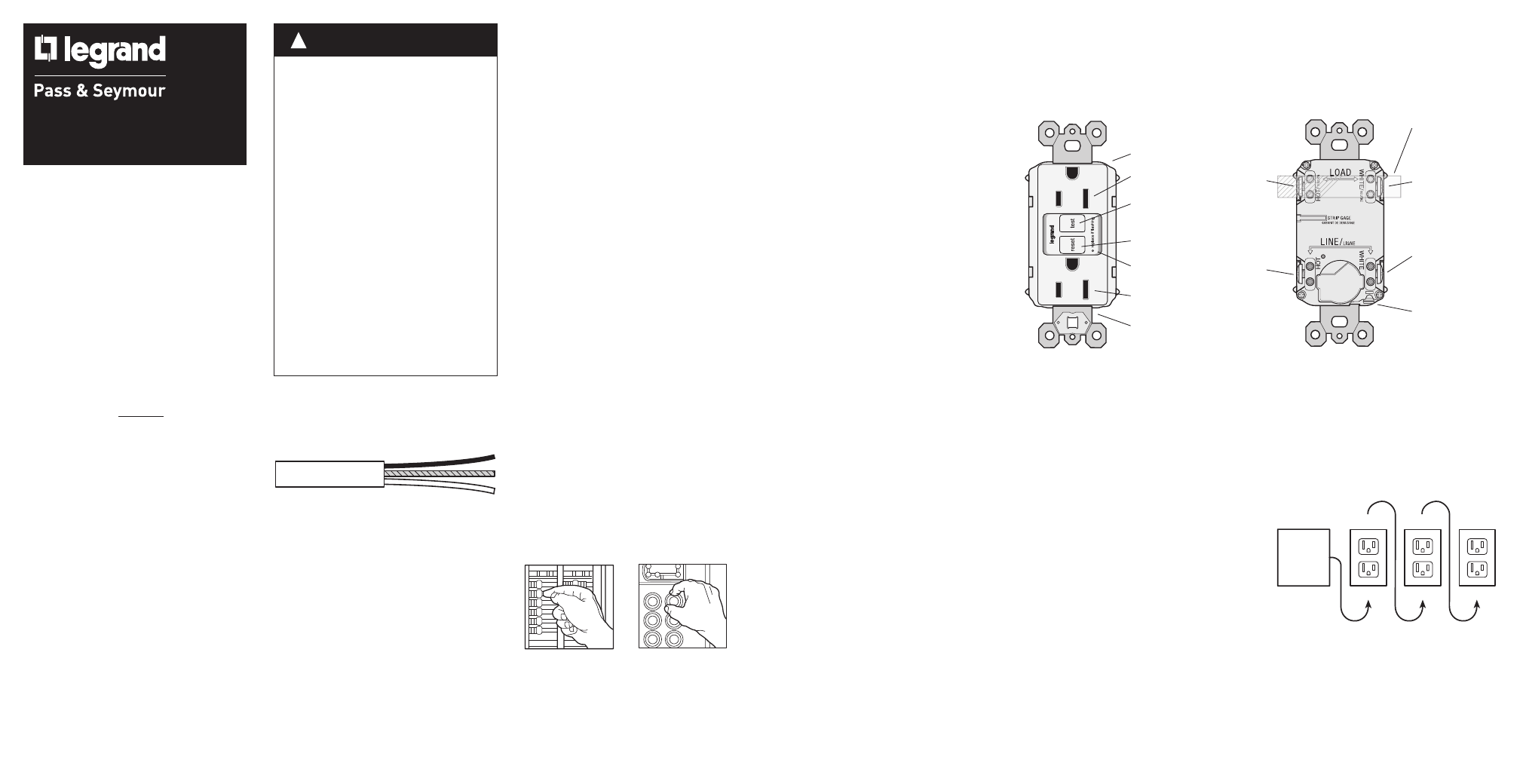

2. Les caractéristiques du DDFT
Fils Câble
A B C
LINE
CÂBLE
Panneau
de
service
CÂBLE
LINE LINE
Couleurs des vis (bornes) :
Vert = bornes de terre
Argent = bornes neutres
Laiton = bornes actives
Installation
et test d’une
prise DDFT
!
MISE EN GARDE !
P.O. Box 4822 (800) 223-4185
Syracuse, NY 13221 www.legrand.us
Pour connaître les brevets applicables, consultez
www.legrand.us/patents
Nº 341083
Veuillez lire attentivement cette
brochure avant de commencer.
VUE AVANT
Bouton TEST :
Cf. étape 8
Bouton de
réinitialisation :
Cf. étape 8
Prise
Prise
électrique
Témoin
lumineux
Prise
électrique
Support de
montage
VUE ARRIÈRE
SECTEUR
Borne active
(laiton) :
Raccordement
du fil noir du
câble LINE
LOAD
Borne active
(laiton) :
Raccordement
du fil noir du
câble LOAD
Un autocollant jaune
recouvre les bornes
LOAD. Ne retirez
pas l’autocollant
pour le moment.
Borne de terre (vert) :
Connexion pour fil en
cuivre nu ou vert
SECTEUR
Borne neutre (argent) :
Raccordement du fil
blanc du câble LINE
LOAD
Borne neutre (argent) :
Raccordement du fil
blanc du câble LOAD
