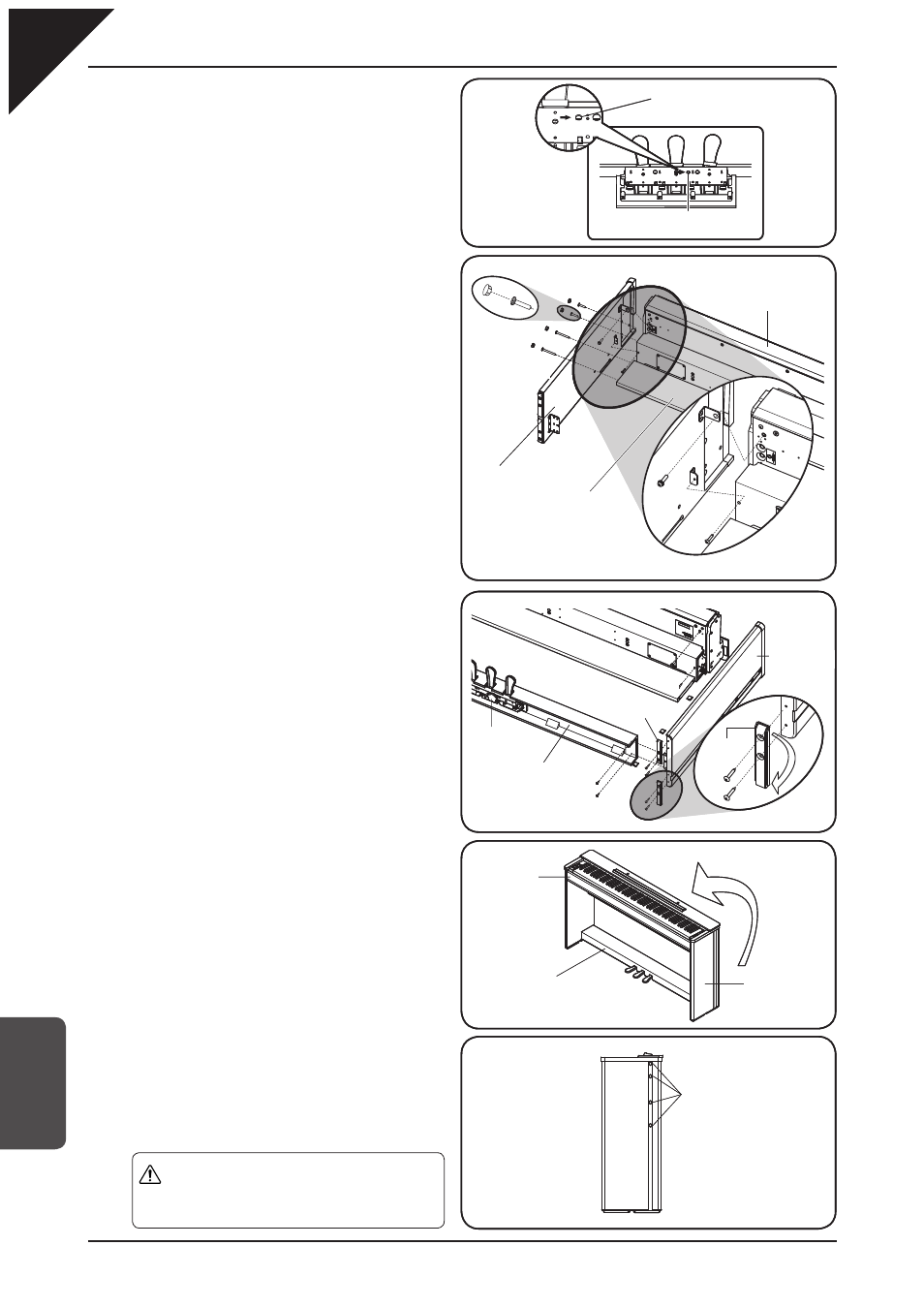

1. Introduisez l’ajusteur ( j ) sous le pédalier (C)
en l’enfonçant d’environ 1 cm.
Détachez et tendez le câble de connexion de
pédales sous le pédalier.
2. Placez l’unité principale (A) sur le sol, la
face arrière étant orientée vers le bas.
3. Placez les panneaux latéraux gauche et
droit (D) en face de l’unité principale (A),
comme indiqué dans l’illustration.
4. Attachez sans serrer les panneaux latéraux
gauche et droit (D) à l’unité principale (A) à
l’aide des quatre 6x30 vis (p), des deux 6x25
vis (n) et des deux 4x20 vis (m), comme
indiqué dans l’illustration. Serrez légèrement
les vis sans forcer, en laissant un jeu d’environ
1 à 2 mm.Assurez-vous que le panneau
latéral correct est utilisé à gauche et à droite.
5. Attachez sans serrer le panneau arrière
(B) à l’instrument partiellement assemblé à
l’aide des quatre 6x60 vis (q).
6. Fixez le pédalier (C) panneaux latéraux
gauche et droit à l’aide des quatre 4x16 vis
(k).
7. Si l’instrument doit être placé à distance
d’un mur porteur, retirez, repositionnez, puis
fi xez à nouveau les pieds d’équilibrage sous
les panneaux latéraux gauche et droit (D)
pour améliorer la stabilité.
8. Mettez l’instrument assemblé en position
verticale. Serrez toutes les vis, en vous
assurant que l’unité principale (A), le
pédalier (C) et les panneaux latéraux (D)
sont en contact étroit, et qu’il n’y pas de jeu
entre les pièces assemblées.
9. Couvrez les trous de vis sur les panneaux
latéraux gauche et droit à l’aide des 8
capsules (o).
Attention  Assurez-vous que les jeunes
enfants ne risquent pas d’enlever
les capsules et de les avaler.
