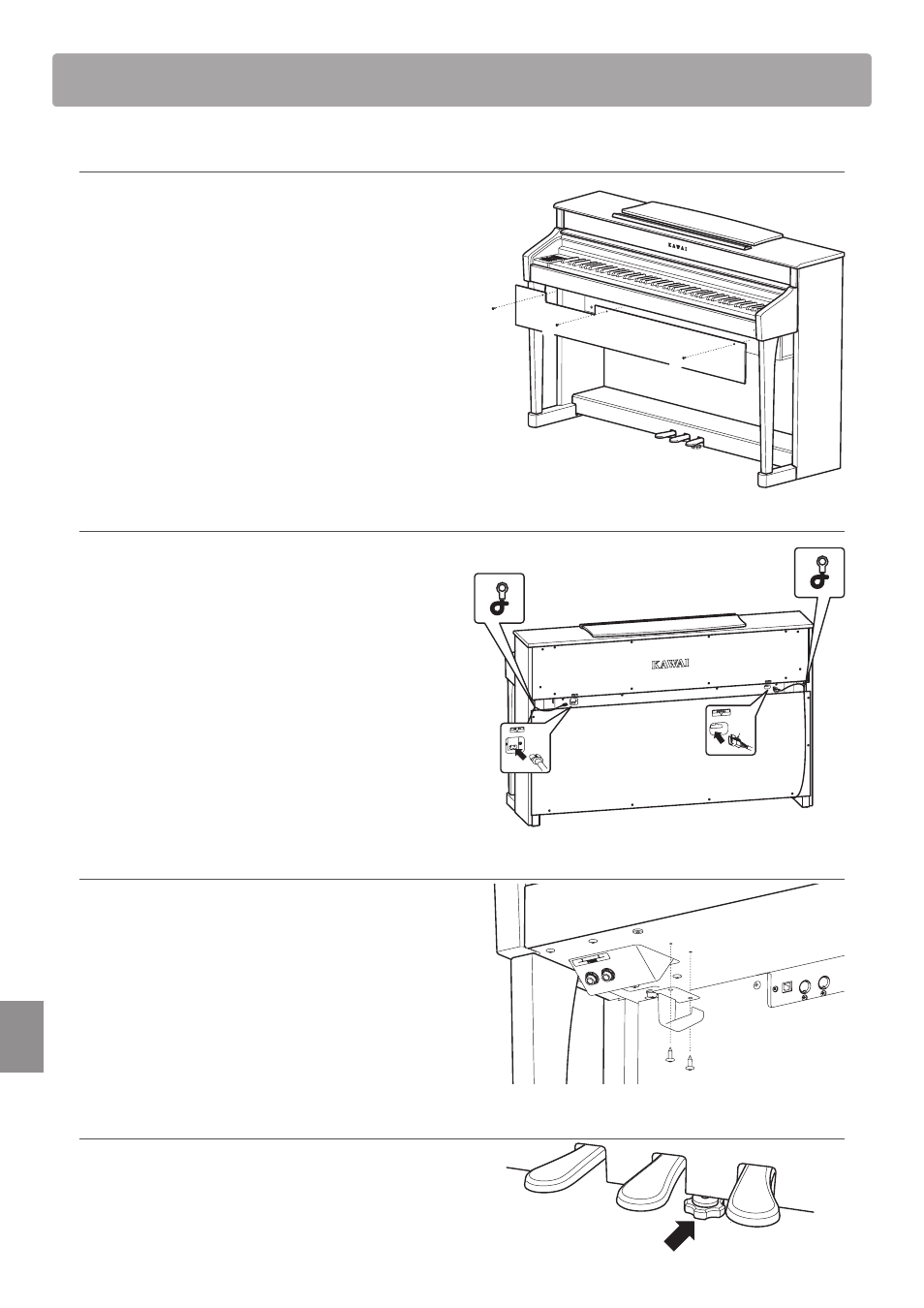

Consignes de montage
4. Fixation du panneau frontal inférieur c
Attachez le panneau frontal inférieur c aux supports
métalliques sous l’unité principale à l’aide des deux vis courtes
noires k.
5. Connexion du câble des pédales et de l’adaptateur secteur
Connectez le câble des pédales en sortie du pédalier à la prise
PEDAL à l’arrière de l’unité principale, sous l’enceinte de haut-
parleur. Assurez-vous que l’encoche dans la fi che de pédale
est orientée vers le haut lors de la connexion.
Connectez le câble d’alimentation f à la prise « AC IN »,
également à l’arrière de l’unité principale, puis utilisez les
colliers pour immobiliser les câbles.
6. Fixation du crochet de casque (en option)
Si vous le désirez, fi xez le crochet de casque sur la partie
inférieure de l’unité principale à l’aide des deux vis de fi xation
fournies à cet eff et.
7. Réglage de la vis de support de pédales
Tournez la vis de support de pédales dans le sens contraire
des aiguilles d’une montre jusqu’à ce qu’elle touche le sol et
soutienne fermement les pédales.
c
k
k
k
Collier
AC IN
PEDAL
Câble du pédalier
Câble d’alimentation Câble d’alimentation
Tournez la vis
