powermax1000
Service manuel
3-29
ENTRETIEN

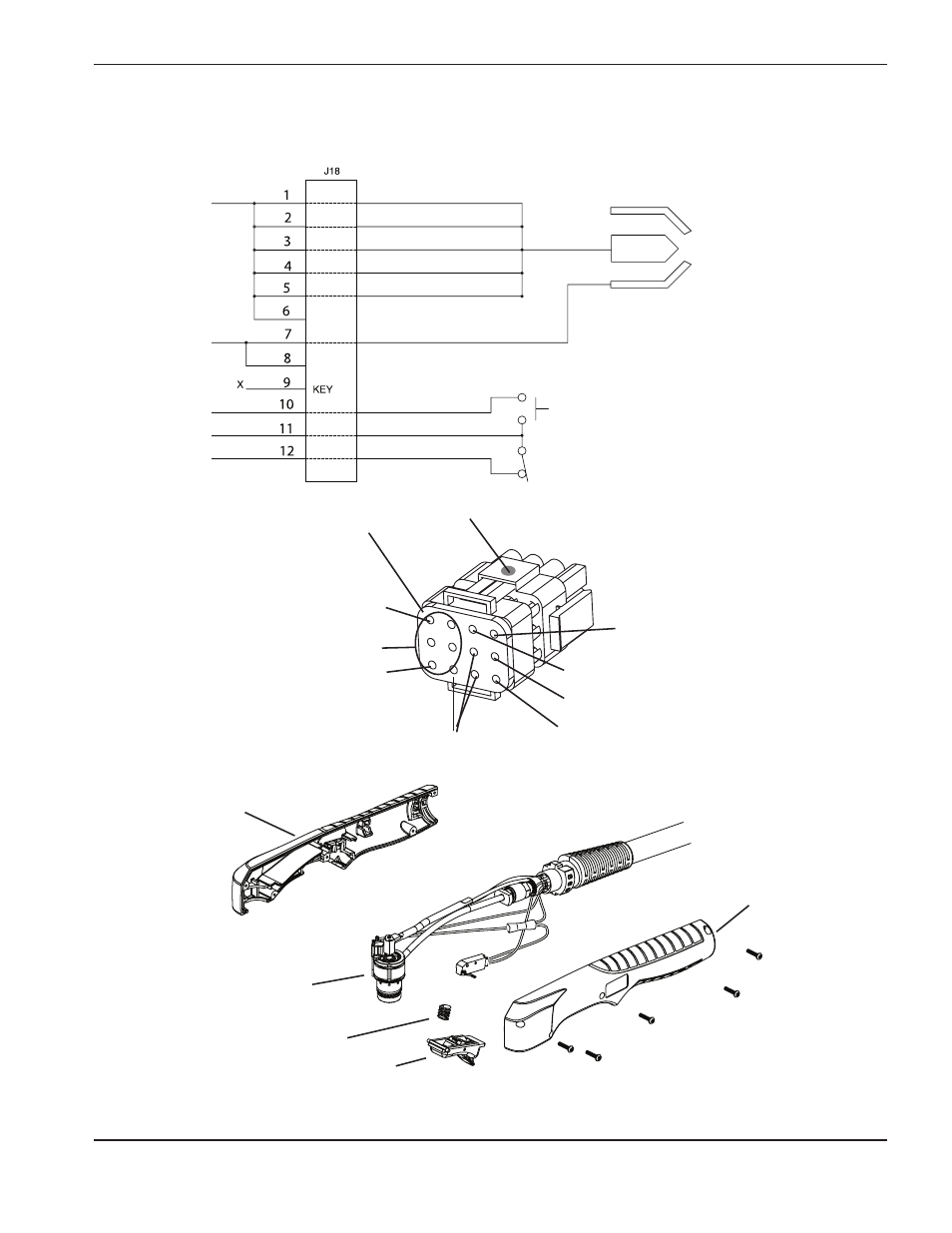

Contacts du connecteur de torche manuelle T60 et montage
Joint en caoutchouc bleu
Fils blancs (plongeur)
Point rouge
Contact 1
Fil violet contact 10 (gâchette)
Fil orange (capteur de protecteur de buse et gâchette)
Fil bleu contact 12 (détecteur de buse de protection)
Contact 3
Pas utilisé
Fil rouge (buse)
Poignée
droite
Poignée
gauche
Corps de
la torche
Ressort
Gâchette
Vis (5)
Note : Le contact 6 est la caractéristique principale pour les
torches 60 A et 80 A.
Blanc
Rouge
Buse
Buse de protection
Marche
Électrode
Violet
Orange
Bleu
