INSTALLATION
1
3-16
powermax
1250
Manuel de l’opérateur
+
–

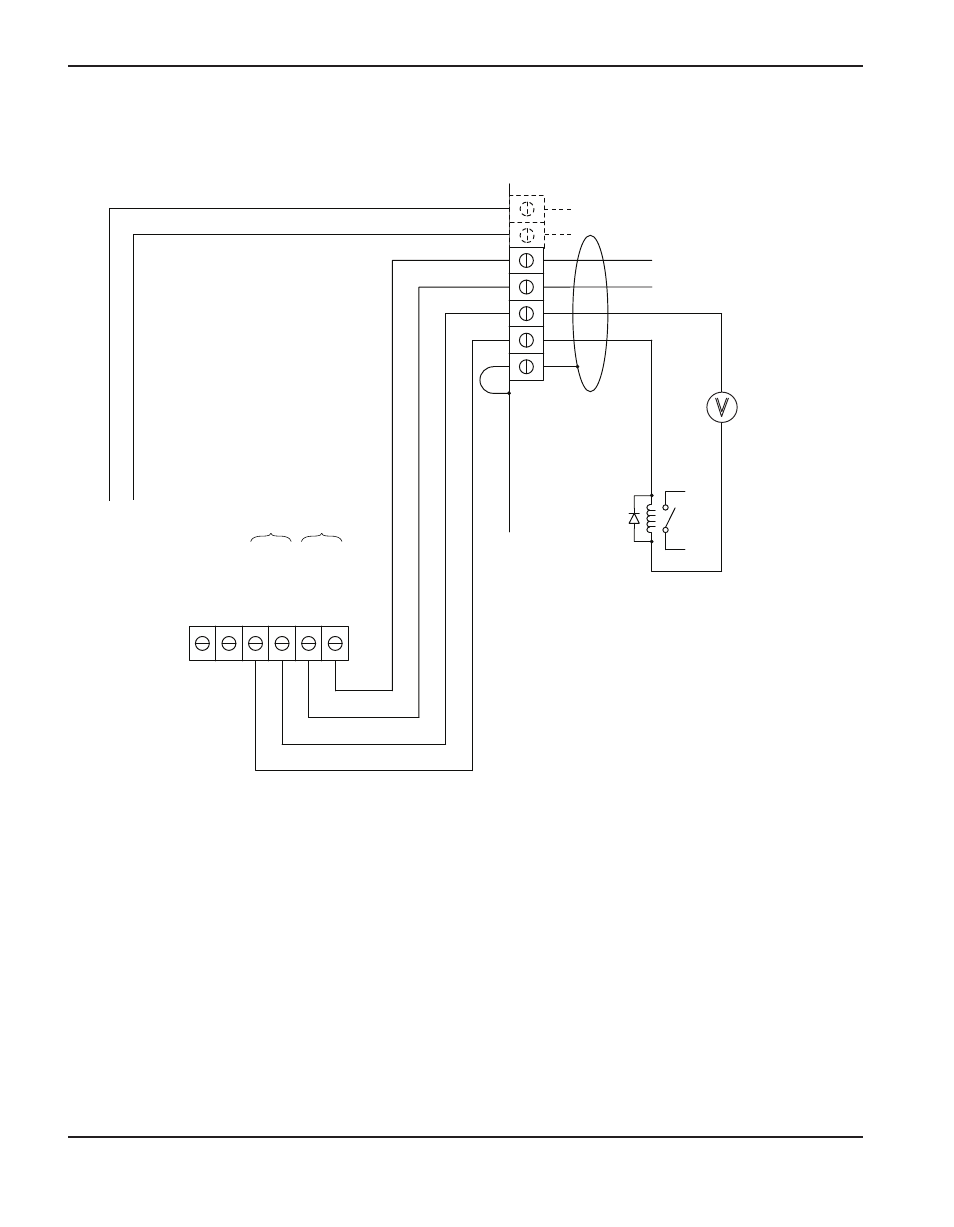

Entraînement d’une bobine de relais avec une source d’alimentation
extérieure
Notes :
• La bobine de relais 24 V c.c.
>240 ohms doit être fournie
par l’utilisateur final.
• Source d’alimentation
24 V c.c. doit être fournie par
l’utilisateur final.
• Utiliser une diode de
protection 1 A, 100 V sur la
bobine, comme IN4002,
IN4003 ou IN4004.
• Les contacts 5 et 6 sont
utilisés uniquement sur les
systèmes qui comprennent
le câble d’interface
PowermaxEdge avec
diviseur de tension.
13
12
14
3
4
6
5
V-div +
V-div -
J19
24 V c.c.
J16 J15
Marche
Signale
Protecteur
T
E
RRE
24 V c.c.
NOI
R
JA
U
N
E
ROUG
E
B
LAN
C
XFER MARCHE
