INSTALLATION
1
3-10
powermax
1250 Manuel de l’opérateur

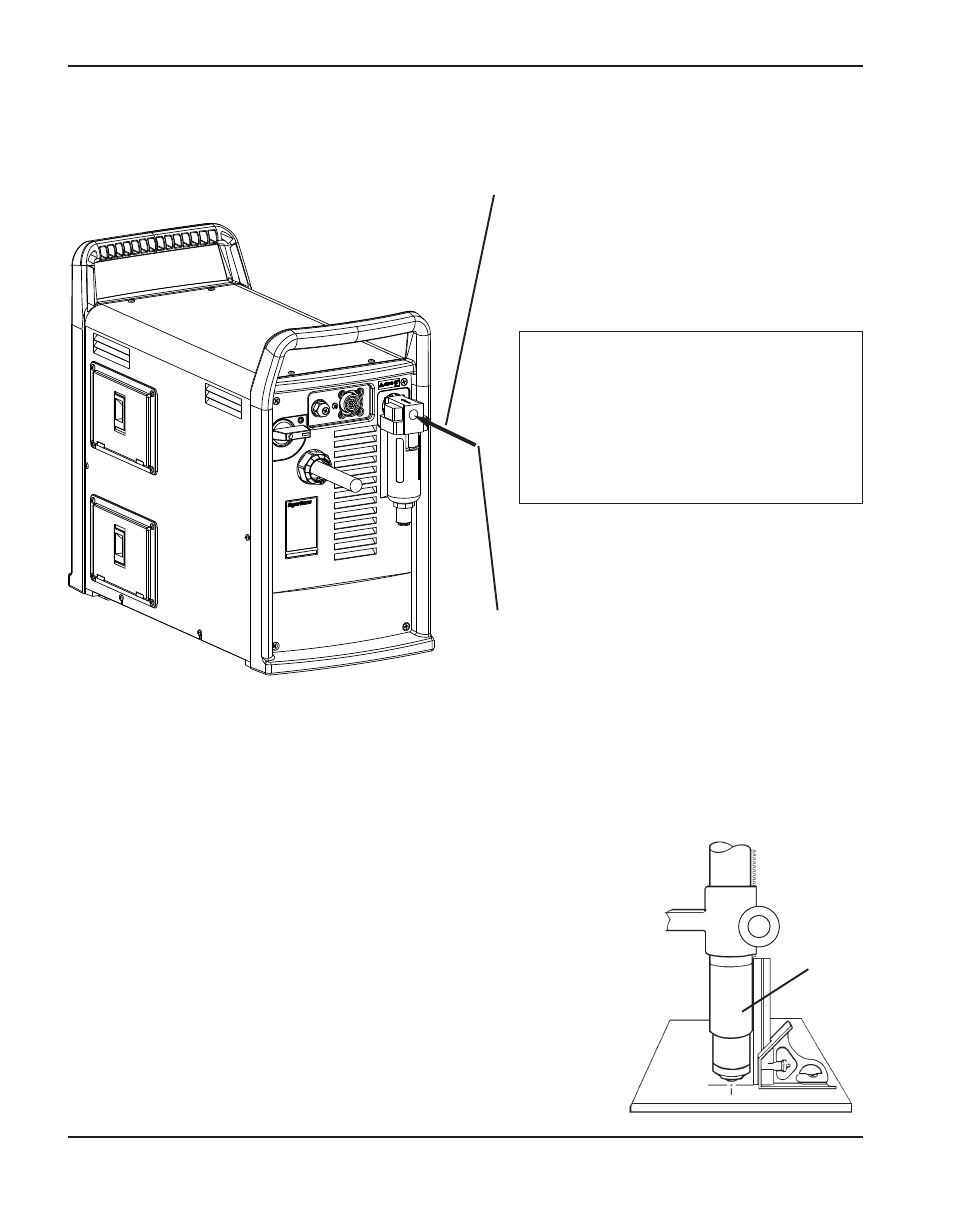

Alignement de la torche T80M
Monter la torche machine perpendiculairement à la
pièce pour obtenir une coupe verticale. Utiliser une
équerre pour aligner la torche à 0 et 90°.
Branchement de l’alimentation en gaz
Connecter le tuyau flexible de la façon suivante :
Torche
0°
90°
1. Raccord de conduite d’air
• Modèle standard : Monter un raccord
de gaz 1/4 NPT à l’entrée du filtre à air.
Modèle CE : Utiliser un adaptateur
G1/4 (fourni). Passer du liquide
d’étanchéité pour tuyau sur les filets.
Attention : Ne jamais utiliser de
ruban Teflon en installant le
manchon ou les adaptateurs.
Des morceaux de ruban peuvent se
rompre et pénétrer dans la conduite
d’air et endommager le détendeur,
le manocontact et la robinetterie.
• Le raccord de gaz et l’adaptateur se
trouvent dans la boîte des
consommables située à gauche du
capot de la source de courant.
2. Conduite d’air
• Utiliser un flexible de gaz inerte de
9,5 mm de diamètre interne et un
manchon à raccord rapide 1/4 NPT.
Le connecter au manchon installé à
l’étape 1.
Ajuster la pression d’air conformément à la
procédure de la section 4.
