FONCTIONNEMENT
4-2
powermax1000
Manuel de l’opérateur

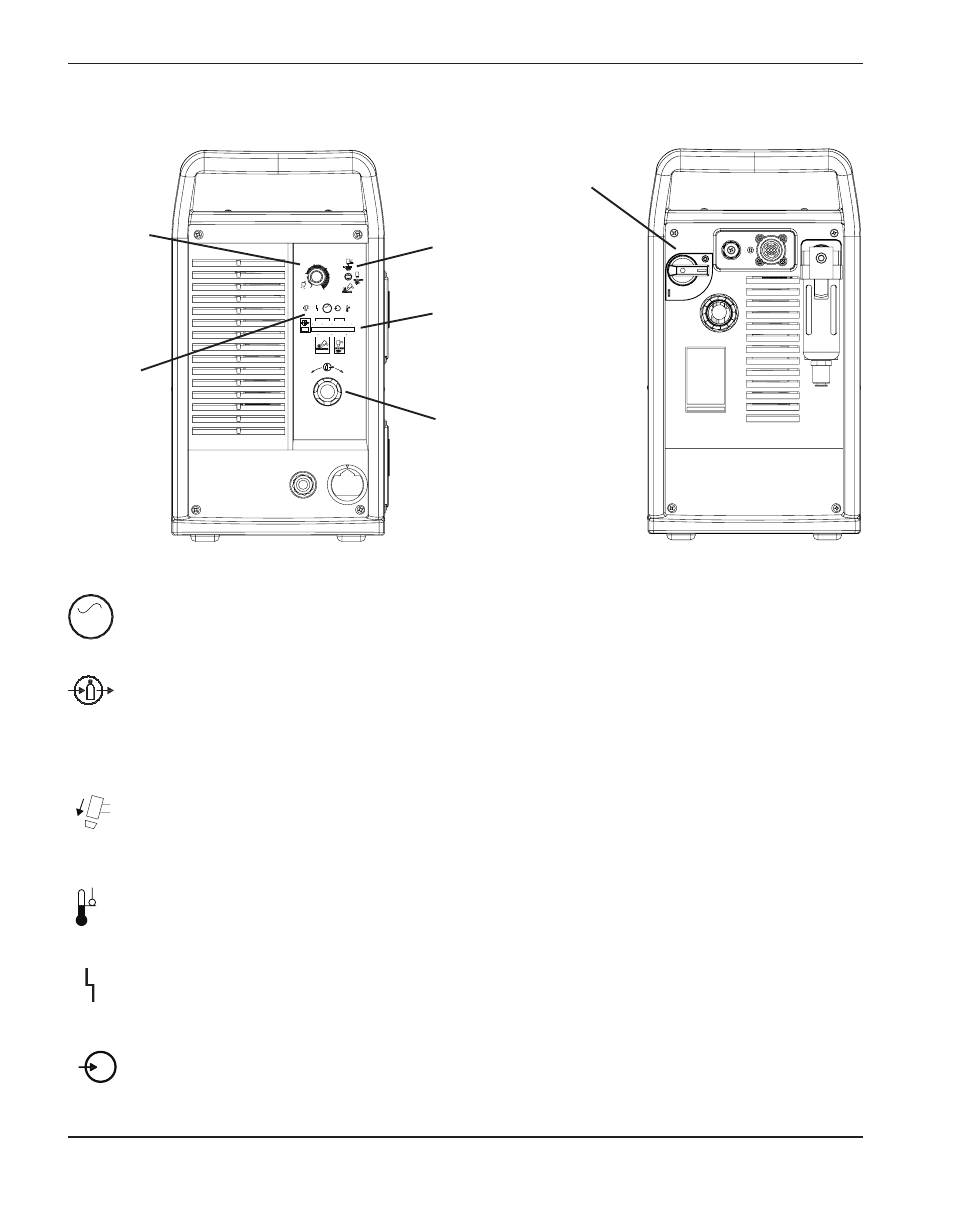

Commandes et voyants
Bouton de
réglage
d’intensité (A)
Sélecteur de
mode
Voyants à
DEL
Manomètre
Détendeur
Interrupteur d’alimentation
ON (I)/OFF (0)
DEL verte alimentation
Quand il est allumé, ce voyant indique que le système est alimenté et que l’interrupteur
d’alimentation est sur ON ( I ).
DEL pression de gaz
Jaune:
Quand il clignote, ce voyant indique que la pression du gaz se situe au-dessous
de 4,1 bars, pour le coupage ou de 2,8 bars pour le gougeage. Verte: Quand il est
allumé, ce voyant indique que la pression du gaz est acceptable pour le fonctionnement
de la torche.
DEL jaune buse de protection
Quand il est allumé, ce voyant indique que la buse de protection est desserrée ou pas
montée. Note : On doit corriger la situation et mettre l’alimentation sur OFF puis sur ON
pour éteindre la DEL.
DEL jaune température
Quand il est allumé, ce voyant indique que la température de la source de courant a
dépassé sa limite de fonctionnement.
DEL rouge anomalie
Quand il est allumé, ce voyant indique qu’il y a une anomalie empêchant le
fonctionnement du système.
DEL jaune tension secteur basse
Quand il est allumé, ce voyant indique que la tension secteur est inférieure à 170 V c.a.
ou supérieure à 680 V c.a. Sur les appareils CE, il peut également indiquer qu’une phase
manque.
Voyants à DEL
6.0
BAR 5.0 4.0
PSI
80 70 50 60
60
40
AMPS
80
25
V AC
+ _
AC AC
V
