INSTALLATION
powermax1000
Manuel de l’opérateur
3-13

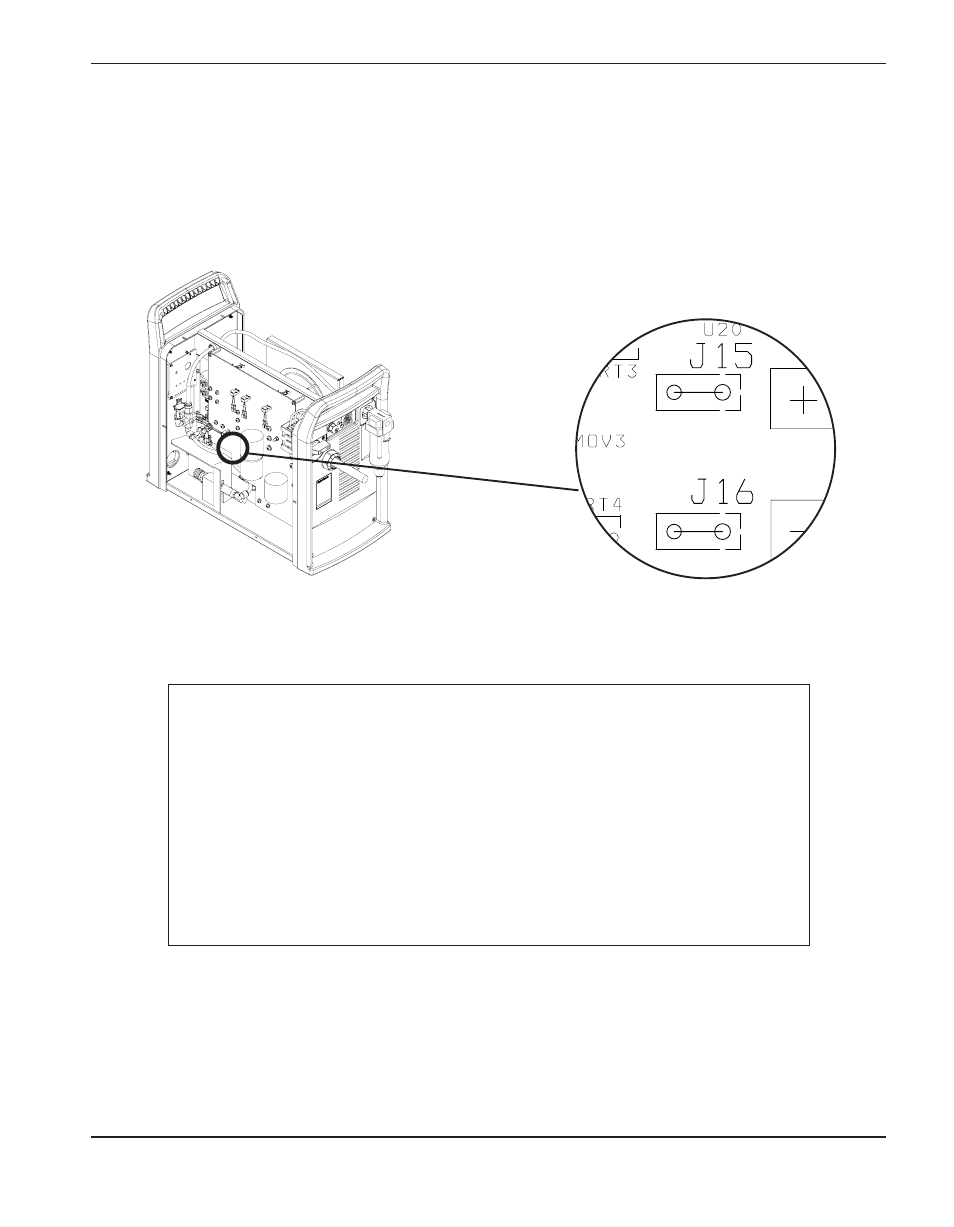

4. Trouver le CI d’alimentation comme on l’illustre ci-après. Utiliser des cosses faston de 1/4 po
de type isolé pour connecter à J15 et J16.
Note :
Les tensions de 120 V c.a. ou de 24 V c.a. doivent provenir d’une source extérieure.
Signal :
TENSION D’ARC (réglage de la hauteur de torche)
Type :
Sortie
Remarques :
Tension d’arc intégrale. Pas de diviseur de tension. 300 V c.c.
maximum. (Signal pas disponible sur le connecteur du
panneau arrière.)
J15
+V c.c.
J16
-V c.c.
5. Serrer le serre-câble.
6. Replacer le capot.
