ANNEXE D
6
d-2 HySpeed HT2000LHF Manuel de l’opérateur
Câble d’alimentation
Le client doit fournir le câble d’alimentation. La spécification et l’installation finales du cordon d’alimentation doivent
être effectués par un électricien accrédité et conformément aux codes nationaux ou locaux applicables. Voir
Source d’alimentation principale à la page d-1 qui donne des recommandations supplémentaires sur le blindage
des câbles d’alimentation.
Connexion du câble d’alimentation
Connecter d’abord une extrémité du câble d’alimentation au filtre suppresseur, puis connecter l’autre extrémité au
sectionneur.
Source de courant
1. Placer le filtre suppresseur sur l’arrière de la source de courant (voir fig. d-1).
2. Desserrer les 4 vis de fixation du boîtier du filtre et enlever le boîtier pour avoir accès aux raccordements de
tension d’entrée de TB1 (fig. d-2)
3. Passer le câble d’alimentation dans le serre-câble (fig. d-1).
4. Connecter les fils L1, L2 et L3 respectivement aux bornes U, V et W de TB1 (fig. d-3). S’assurer que tous les
raccordements sont serrés pour éviter la surchauffe.
5. Raccorder le fil de terre à la borne de TB1 marquée PE (fig. d-3).

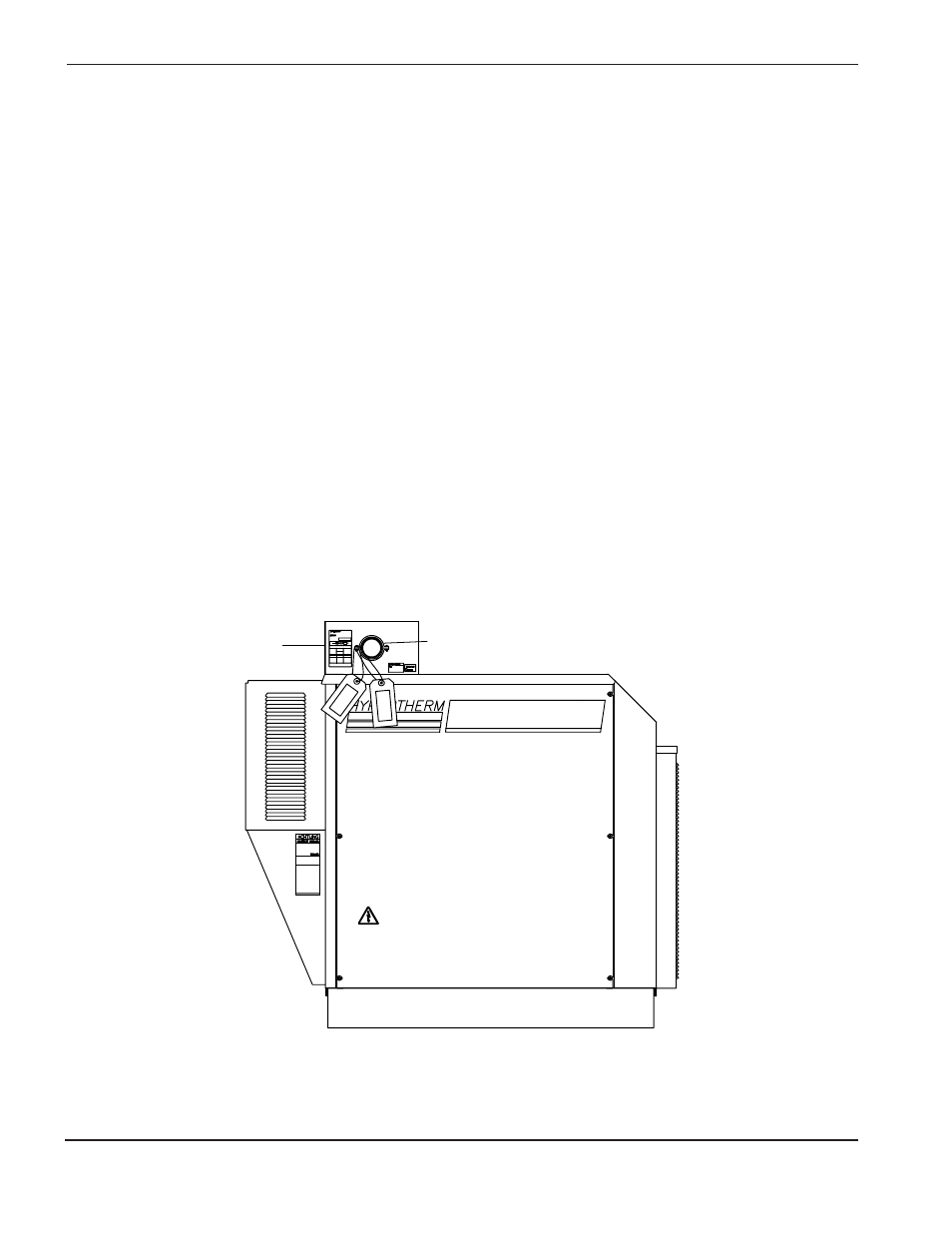

Figure d-1 Source de courant HySpeed HT2000LHF avec filtre suppresseur – Vue latérale
Filtre suppresseur Serre-câble
HySpeed HT2000
