7/13/99
ANNEXE A : ARGON-HYDROGÈNE COUPAGE ET GOUGEAGE
HySpeed HT2000LHF Manuel de l’opérateur a-3
Argon-hydrogène tuyau du gaz plasma de la torche – Collecteur argon-hydrogène à la torche
N o de pièce Longueur
024355 12 in (305 mm)
024354 10 ft (3 m)
024368 20 ft (6,2 m)
024369 30 ft (9,1 m)
024370 40 ft (12,4 m)
024443 50 ft (15 m)
024467 75 ft (23 m)
1. Fermer tous les réservoirs de gaz plasma
et de gaz de protection.
2. Débrancher l’extrémité 4X1 du faisceau de
câbles du câble de l’électrovanne de la
source de courant.
3. Débrancher le tuyau de gaz plasma qui
vient de la torche et va à la SV5.

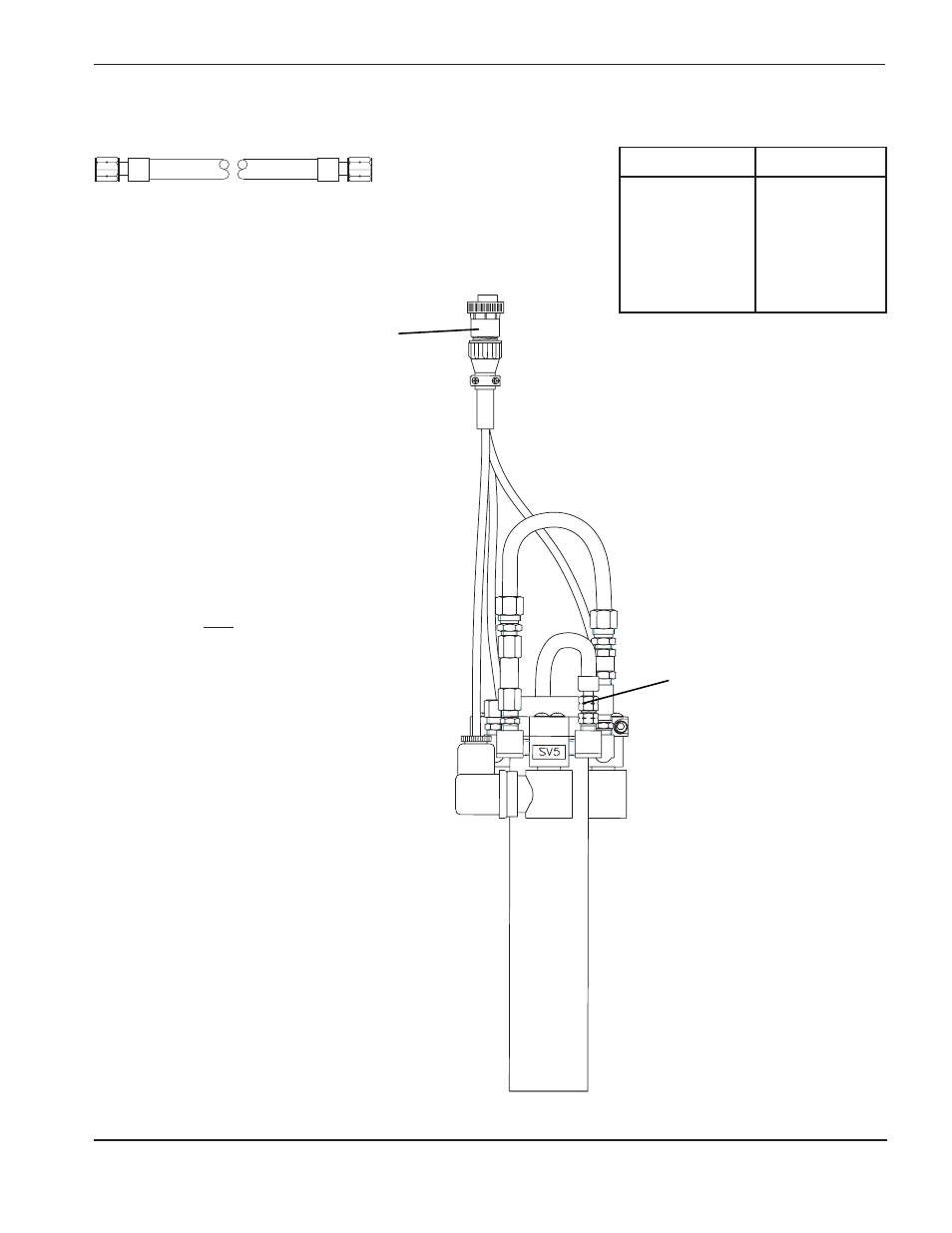

Figure a-4 Transformation de la torche HT2000LHF pour le coupage argon-hydrogène – 1 de 2
Extrémité 4X1 du
faisceau de câbles
de l’électrovanne
(débrancher du câble
d’électrovanne de la
source de courant)
Tuyau de gaz plasma
(débrancher à ce point)
