FONCTIONNEMENT
3/26/97
HT4001 Manuel de l’opérateur 2-35
Remplacement du tube d’eau
Problèmes et causes liés à un tube d’eau défectueux ou mal installé :
• La durée de vie de l’électrode est courte – tube d’eau pas bien serré ; mauvais tube d’eau pour les pièces
consommables utilisées.
• Le verrouillage du débitstat arrête le système – écoulement d’eau limité en raison d’un tube d’eau desserré.
• Un ronflement ou un crépitement provient de la torche – tube d’eau tordu ou desserré.
Si l’on suspecte un problème lié au tube d’eau, il peut être nécessaire de le remplacer.
1. Débrancher la source de courant de l’alimentation.
2. Enlever toutes les pièces consommables de la torche (voir Remplacement des pièces consommables).
3. Vérifier que l’on a bien placé le bon tube d’eau. Le tube d’eau standard (020990) est en retrait d’environ 2 mm
par rapport à l’extrémité de la tête de la torche. Le tube d’eau de chanfreinage à l’azote (020991) dépasse
d’environ 7,5 mm de l’extrémité de la tête de la torche. Le tube d’eau de chanfreinage à l’oxygène (020992)
dépasse d’environ 9,1 mm l’extrémité de la tête de la torche.
Note : Les numéros de référence sont gravés au laser sur les tubes d’eau.
4. S’assurer que le tube d’eau ne comporte pas de dommages ou n’est pas tordu.
5. Déposer et remplacer le tube d’eau en utilisant la clé à tube d’eau, fournie dans l’ensemble de pièces
consommables, figure 2-11. Ne pas trop serrer le tube d’eau en le plaçant. Bien serrer à la main uniquement.

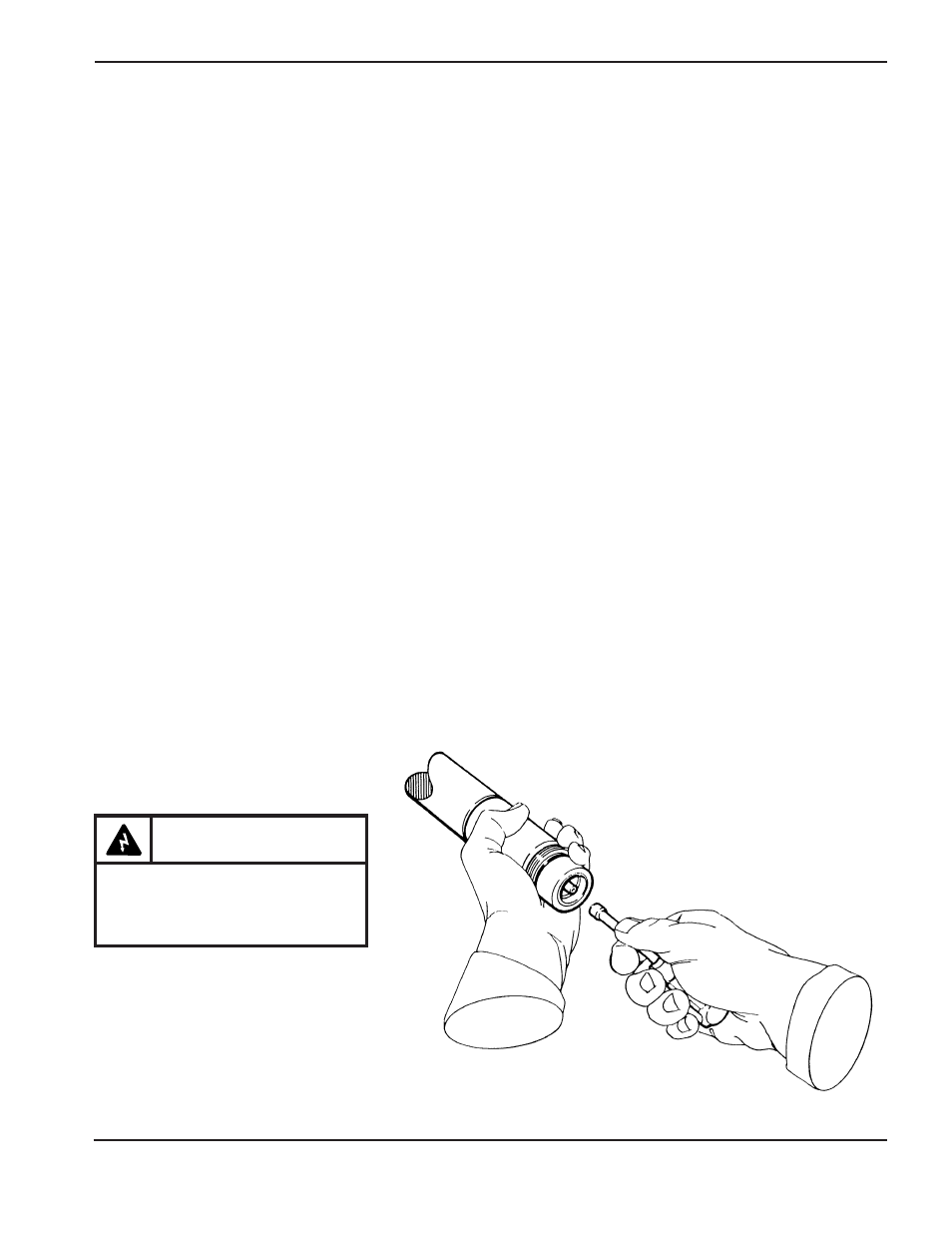

Figure 2-11 Remplacement du tube d’eau
AVERTISSEMENT
Toujours débrancher la source de
courant de l’alimentation principale
avant d’inspecter ou de remplacer les
pièces de la torche.
